在《漫畫解說內存映射》一文中介紹過 虛擬內存 與 物理內存 映射的原理與過程，虛擬內存與物理內存進行映射的過程被稱為 內存映射。內存映射是硬件（內存管理單元）級別的功能，必須按照硬件的規范設置好內存映射的關系，進程才能正常運行。

但內存映射并不能區分內存的用途，比如我們想知道虛擬內存區間 0 ~ 2MB 是用作存儲數據還是存儲指令，這就很難從內存映射中獲取到相關信息。所以，Linux 根據功能上的差異，來對虛擬內存空間進行管理。

今天，我們來介紹一下 Linux 對虛擬內存空間管理的細節。

段

之前我們說過，在 32 位的操作系統中，每個進程都擁有 4GB 的虛擬內存空間。Linux 根據功能上的差異，把整個虛擬內存空間劃分為多個不同區間，稱為 段。

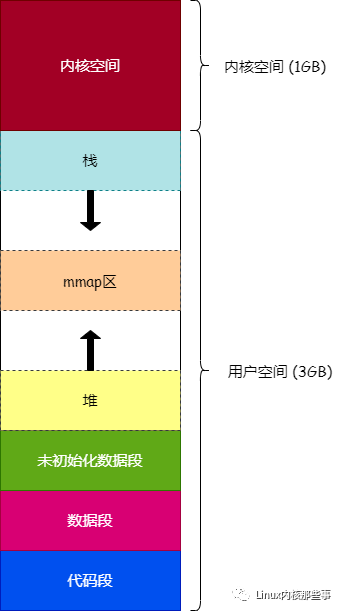

我們先來看看 Linux 進程虛擬內存空間的布局圖，如圖 1 所示：

上圖展示了 Linux 進程的虛擬內存空間布局情況，我們只關注 用戶空間 的布局。

從上圖可以看出，進程的用戶空間大小為 3GB。Linux 按照功能上的差異，把一個進程的用戶空間劃分為多個段，下面介紹一下各個段的作用：

代碼段：用于存放程序中可執行代碼的段。
數據段：用于存放已經初始化的全局變量或靜態變量的段。如在 C 語言中，使用語句 int global = 10; 定義的全局變量。
未初始化數據段：用于存放未初始化的全局變量或靜態變量的段。如在 C 語言中，使用語句 int global; 定義的全局變量。
堆：用于存放使用 malloc 函數申請的內存。
mmap區：用于存放使用 mmap 函數映射的內存區。
棧：用于存放函數局部變量和函數參數。

虛擬內存區

從上面的介紹可知，Linux 按照功能上的差異，把虛擬內存空間劃分為多個 段。那么在內核中，是通過什么結構來管理這些段的呢？

答案就是：vm_area_struct。

內核通過 vm_area_struct 結構（虛擬內存區）來管理各個 段，其定義如下：

 1struct?vm_area_struct?{
 2????struct?mm_struct?*vm_mm;?/*?The?address?space?we?belong?to.?*/
 3????unsigned?long?vm_start;??/*?Our?start?address?within?vm_mm.?*/
 4????unsigned?long?vm_end;????/*?The?first?byte?after?our?end?address?within?vm_mm.?*/
 5
 6????/*?linked?list?of?VM?areas?per?task,?sorted?by?address?*/
 7????struct?vm_area_struct?*vm_next;
 8
 9????pgprot_t?vm_page_prot;???/*?Access?permissions?of?this?VMA.?*/
10????unsigned?long?vm_flags;??/*?Flags,?see?mm.h.?*/
11????struct?rb_node?vm_rb;
12????...
13????/*?Function?pointers?to?deal?with?this?struct.?*/
14????const?struct?vm_operations_struct?*vm_ops;
15????...
16};

下面介紹一下各個字段的作用：

vm_mm：指向進程的內存管理對象，每個進程都有一個類型為 mm_struct 的內存管理對象，用于管理進程的虛擬內存空間和內存映射等。
vm_start：虛擬內存區的起始虛擬內存地址。
vm_end：虛擬內存區的結束虛擬內存地址。
vm_next：Linux 會通過鏈表把進程的所有虛擬內存區連接起來，這個字段用于指向下一個虛擬內存區。
vm_page_prot：主要用于保存當前虛擬內存區所映射的物理內存頁的讀寫權限。
vm_flags：標識當前虛擬內存區的功能特性。
vm_rb：某些場景中需要通過虛擬內存地址查找對應的虛擬內存區，為了加速查找過程，內核以虛擬內存地址作為key，把進程所有的虛擬內存區保存到一棵紅黑樹中，而這個字段就是紅黑樹的節點結構。
vm_ops：每個虛擬內存區都可以自定義一套操作接口，通過操作接口，能夠讓虛擬內存區實現一些特定的功能，比如：把虛擬內存區映射到文件。而 vm_ops 字段就是虛擬內存區的操作接口集，一般在創建虛擬內存區時指定。

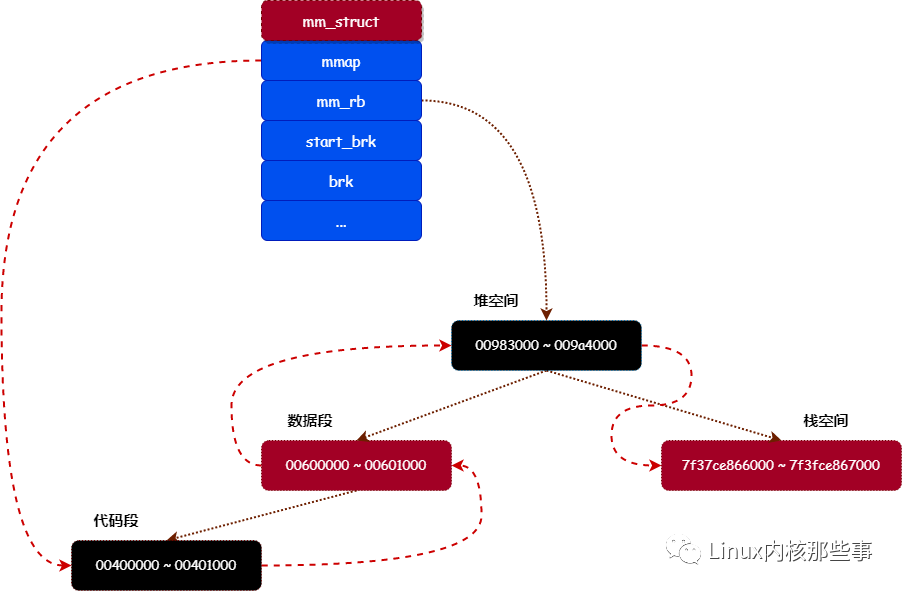

我們通過圖 2 來展示內核是怎么通過 vm_area_struct 結構來管理進程中的所有 段：

從上圖可以看出，內核通過一個鏈表和一棵紅黑樹來管理進程中所有的 段。mm_struct 結構的 mmap 字段就是鏈表的頭節點，而 mm_rb 字段就是紅黑樹的根節點。

加載程序鏡像

前面我們介紹了 Linux ?會把虛擬內存地址劃分為多個 段，并且使用 vm_area_struct 結構來管理這些段。那么，這些虛擬內存區是怎么建立起來的呢？

在介紹進程虛擬內存區建立的過程前，我們先來簡單介紹一下 ELF文件格式。

1. ELF文件

ELF 全稱 Executable and Linkable Format，即可執行可鏈接文件格式。在 Linux 系統中，就是使用這種文件格式來存儲一個可執行的應用程序。讓我們來看一下 ELF 文件格式由哪些結構組成：

一般一個 ELF 文件由以下三部分組成：

ELF 頭（ELF header）：描述應用程序的類型、CPU架構、入口地址、程序頭表偏移和節頭表偏移等等；
程序頭表（Program header table）：列舉了所有有效的段（segments）和他們的屬性，程序頭表需要加載器將文件中的段加載到虛擬內存段中；
節頭表（Section header table）：包含對節（sections）的描述。

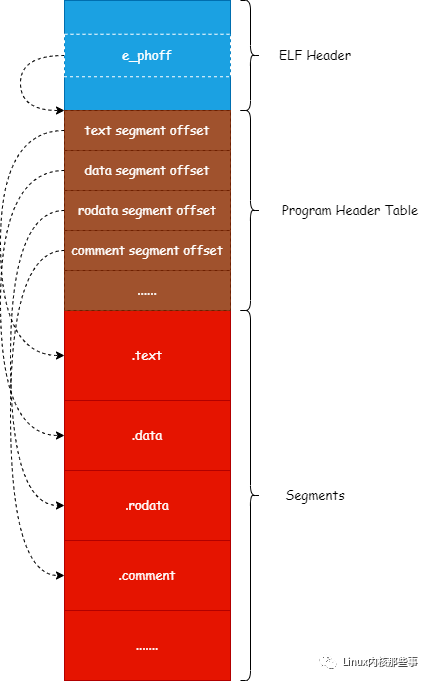

ELF 文件的結構大概如圖3所示：

當內核加載一個應用程序時，就是通過讀取 ELF 文件的信息，然后把文件中所有的段加載到虛擬內存的段中。ELF 文件通過 程序頭表 來描述應用程序中所有的段，表中的每一個項都描述一個段的信息。我們先來看看 程序頭表 項的結構定義：

 1typedef?struct?elf64_phdr?{
 2???Elf64_Word?p_type;?????//?段的類型
 3???Elf64_Word?p_flags;????//?可讀寫標志
 4???Elf64_Off?p_offset;????//?段在ELF文件中的偏移量
 5???Elf64_Addr?p_vaddr;????//?段的虛擬內存地址
 6???Elf64_Addr?p_paddr;????//?段的物理內存地址
 7???Elf64_Xword?p_filesz;??//?段占用文件的大小
 8???Elf64_Xword?p_memsz;???//?段占用內存的大小
 9???Elf64_Xword?p_align;???//?內存對齊
10}?Elf64_Phdr;

所以，程序加載器可以通過 ELF 頭中獲取到程序頭表的偏移量，然后通過程序頭表的偏移量讀取到程序頭表的數據，再通過程序頭表來獲取到所有段的信息。

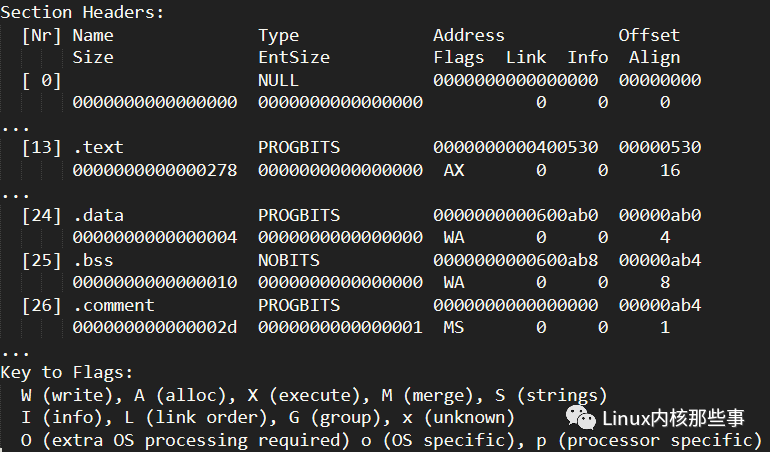

我們可以通過 readelf -S file 命令來查看 ELF 文件的段（節）信息，如下圖所示：

上面列出了 代碼段、數據段、未初始化數據段 和 注釋段 的信息。

2. 加載過程

要加載一個程序，需要調用 execve 系統調用來完成。我們來看看 execve 系統調用的調用棧：

1sys_execve
2└→?do_execve
3??└→?do_execveat_common
4?????└→?__do_execve_file
5????????└→?exec_binprm
6???????????└→?search_binary_handler
7??????????????└→?load_elf_binary

從上面的調用者可以看出，execve 系統調用最終會調用 load_elf_binary 函數來加載程序的 ELF 文件。

由于 load_elf_binary 函數的實現比較復雜，所以我們分段來解說：

（1）讀取并檢查ELF頭

 1static?int?load_elf_binary(struct?linux_binprm?*bprm,?struct?pt_regs?*regs)
 2{
 3?? ...
 4???struct?{
 5???????struct?elfhdr?elf_ex;
 6???????struct?elfhdr?interp_elf_ex;
 7?? }?*loc;
 8
 9???loc?=?kmalloc(sizeof(*loc),?GFP_KERNEL);
10???if?(!loc)?{
11???????retval?=?-ENOMEM;
12???????goto?out_ret;
13? ?}
14
15???//?1.?獲取ELF頭
16???loc->elf_ex?=?*((struct?elfhdr?*)bprm->buf);
17
18???retval?=?-ENOEXEC;
19???//?2.?檢查ELF簽名是否正確
20???if?(memcmp(loc->elf_ex.e_ident,?ELFMAG,?SELFMAG)?!=?0)
21???????goto?out;
22
23???//?3.?是否是可執行文件或者動態庫
24???if?(loc->elf_ex.e_type?!=?ET_EXEC?&&?loc->elf_ex.e_type?!=?ET_DYN)
25???????goto?out;
26
27???//?4.?檢查系統架構是否正確
28???if?(!elf_check_arch(&loc->elf_ex))
29???????goto?out;
30?? ...

上面這段代碼主要是讀取應用程序的 ELF 頭，然后檢查 ELF 頭信息是否合法。

（2）讀取程序頭表

 1???size?=?loc->elf_ex.e_phnum?*?sizeof(struct?elf_phdr);?//?程序頭表的大小
 2???retval?=?-ENOMEM;
 3
 4???elf_phdata?=?kmalloc(size,?GFP_KERNEL);?//?申請一塊內存來保存程序頭表
 5???if?(!elf_phdata)
 6???????goto?out;
 7
 8//?從ELF文件中讀取程序頭表的數據,?并且保存到?elf_phdata?變量中
 9???retval?=?kernel_read(bprm->file,?loc->elf_ex.e_phoff,?(char?*)elf_phdata,?size);
10???if?(retval?!=?size)?{
11???????if?(retval?>=?0)
12???????????retval?=?-EIO;
13???????goto?out_free_ph;
14??}
15??...

上面的代碼主要完成以下幾個工作：

從 ELF 頭的信息中獲取到程序頭表的大小。
調用 kmalloc 函數申請一塊內存來保存程序頭表。
調用 kernel_read 函數從 ELF 文件中讀取程序頭表的數據，保存到 elf_phdata 變量中，程序頭表的偏移量可以通過 ELF 頭的 e_phoff 字段獲取。

（3）加載段到虛擬內存

 1???//?遍歷程序頭表所有的段
 2???for?(i?=?0,?elf_ppnt?=?elf_phdata;?i?elf_ex.e_phnum;?i++,?elf_ppnt++)?{
 3???????int?elf_prot?=?0,?elf_flags;
 4???????unsigned?long?k,?vaddr;
 5
 6???????if?(elf_ppnt->p_type?!=?PT_LOAD)??//?判斷段是否需要加載
 7???????????continue;
 8??????...
 9???????//?段的可讀寫權限
10???????if?(elf_ppnt->p_flags?&?PF_R)
11???????????elf_prot?|=?PROT_READ;
12???????if?(elf_ppnt->p_flags?&?PF_W)
13???????????elf_prot?|=?PROT_WRITE;
14???????if?(elf_ppnt->p_flags?&?PF_X)
15???????????elf_prot?|=?PROT_EXEC;
16
17???????elf_flags?=?MAP_PRIVATE?|?MAP_DENYWRITE?|?MAP_EXECUTABLE;
18
19???????vaddr?=?elf_ppnt->p_vaddr;??//?獲取段的虛擬內存地址
20??????...
21???????//?把段加載到虛擬內存
22???????error?=?elf_map(bprm->file,?load_bias?+?vaddr,?elf_ppnt,?elf_prot,?elf_flags,?0);
23??????...
24??}

上面這段代碼主要完成的工作是：

遍歷程序頭表所有的段。
判斷段是否需要加載。
獲取段的可讀寫權限和段的虛擬內存地址。
調用 elf_map 函數把段加載到虛擬內存。

所以，把段加載到虛擬內存主要通過 elf_map 函數完成。我們來看看 elf_map 函數的調用棧：

1elf_map
2└→?do_mmap
3???└→?do_mmap_pgoff
4??????└→?mmap_region

從上面的調用者可以看出，elf_map 函數最終會調用 mmap_region 來完成加載段到虛擬內存。我們分析一下 mmap_region 函數的實現：

 1unsigned?long
 2mmap_region(struct?file?*file,?unsigned?long?addr,?unsigned?long?len,
 3???????????unsigned?long?flags,?unsigned?int?vm_flags,?unsigned?long?pgoff)
 4{
 5???struct?mm_struct?*mm?=?current->mm;
 6???struct?vm_area_struct?*vma,?*prev;
 7??...
 8???//?申請一個?vm_area_struct?結構
 9???vma?=?kmem_cache_zalloc(vm_area_cachep,?GFP_KERNEL);
10???if?(!vma)?{
11???????error?=?-ENOMEM;
12???????goto?unacct_error;
13??}
14
15???//?設置?vm_area_struct?結構各個字段的值
16???vma->vm_mm?=?mm;
17???vma->vm_start?=?addr;????????//?段的開始虛擬內存地址
18???vma->vm_end?=?addr?+?len;????//?段的結束虛擬內存地址
19???vma->vm_flags?=?vm_flags;????//?段的功能特性
20???vma->vm_page_prot?=?vm_get_page_prot(vm_flags);
21???vma->vm_pgoff?=?pgoff;
22
23??...
24???//?把?vm_area_struct?結構連接到虛擬內存區鏈表和紅黑樹中
25???vma_link(mm,?vma,?prev,?rb_link,?rb_parent);
26??...
27
28???return?addr;
29}
