隨著汽車智能化、個性化趨勢加速，市場對高邊LED驅動器的需求日益增長——據統計，新能源汽車對高邊驅動芯片的需求達到約75顆，遠超傳統燃油車的35顆。為汽車照明系統提供更先進、可靠的解決方案，極海正式發布GALT62120 12通道汽車高邊LED驅動器。

極海GALT62120汽車高邊LED驅動器，支持12通道精密高邊電流輸出，可提供像素級LED獨立控制；集成可編程12位PWM調光，實現線性和指數調光；支持LED開路/短路檢測、過溫保護等功能，符合AEC-Q100 Grade1標準，可適用于汽車貫穿式/圖形化尾燈、前照燈、動態流水燈、迎賓燈、轉向燈、儀表顯示燈以及內環境燈等車燈應用中。

驅動未來 點亮汽車智能照明

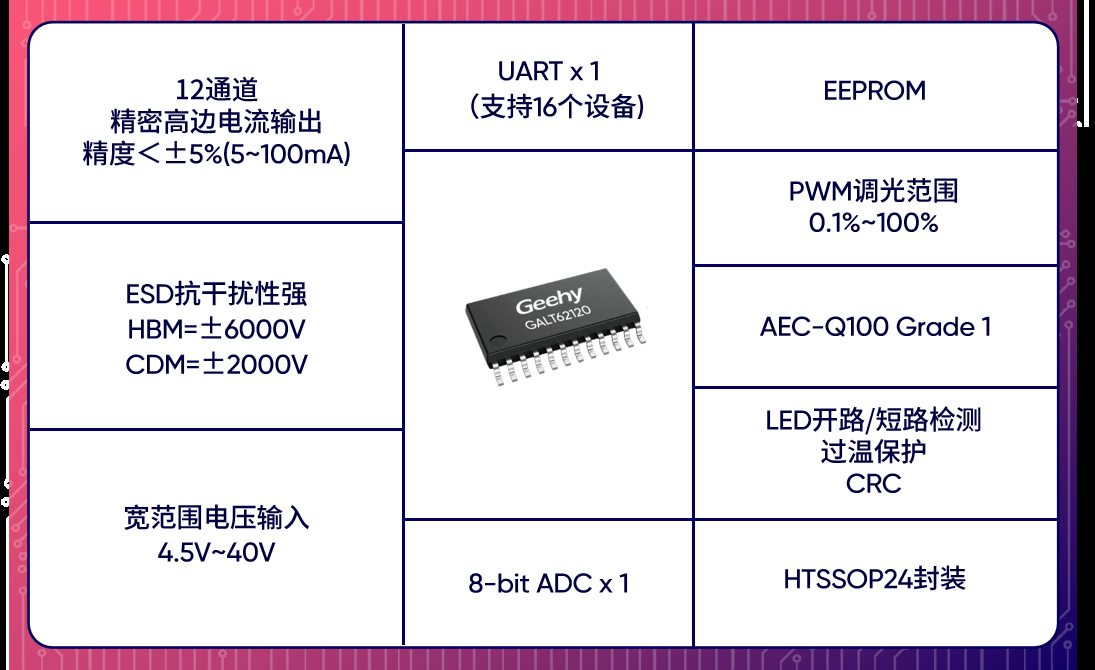

核心性能

• 寬范圍電壓輸入：4.5V~40V
• 12通道精密高邊電流輸出
• 12位獨立PWM調光
• 外設資源：UART（支持16個設備)、8-bit ADC、EEPROM
• 保護功能：LED開路/短路檢測、過溫保護、CRC、通訊看門狗
• ESD：HBM=±6000V、CDM=±2000V，
• 高可靠性：符合AEC-Q100 Grade1認證標準
• 封裝：HTSSOP24

創新設計 滿足多通道、低功耗、智能化發展趨勢

針對高邊驅動器向多通道、低功耗、智能化發展的趨勢，極海GALT62120汽車高邊LED驅動器獨特創新設計：

• 高精度OSC設計，OSC時鐘頻率全溫全壓范圍可控制至+/-1.5%的精度范圍；
• 解決器件耐壓風險、解決驅動電路浮動電源和浮動地的設計瓶頸；
• 多電源域分支設計，有效避免各個模塊電源相互串?dāng)_，且支持對不同電壓域進行高低壓版圖隔離；
• 支持輸出通道DRIVER電路的驅動可調節，優化EMC性能；
• UART通信高達2MHz的時鐘頻率，適用范圍更寬；
• 高精度pssr低溫漂BG設計，全溫電壓下溫漂<20ppm；
• 高壓大電流LDO設計，采用偽ESR補償，電容倍增，動態零點跟蹤等技術，外掛電容的大小不影響LDO的穩定性，同時可解決外掛電容本身esr寄生電阻的零點影響；
• 支持每個通道電流高達100mA，適應更多應用場景；
• ESD抗干擾能力更強，HBM=±6000V、CDM=±2000V，可靠性表現更佳。

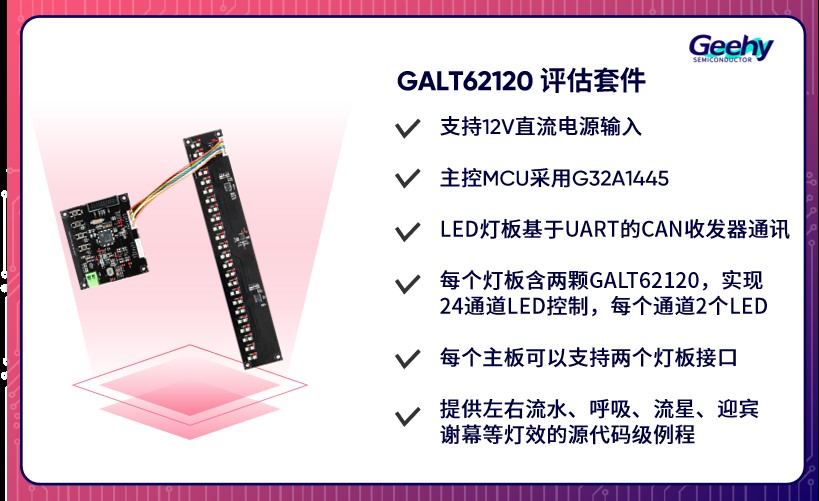

極海GALT62120汽車高邊LED驅動器可提供配套的評估套件、開發工具包、技術文檔等軟硬件開發工具，以及高效響應的本地化專業銷售服務和技術支持。

另可提供“車規級MCU+LED Driver”全棧式車燈解決方案，可適用于汽車貫穿式/圖形化尾燈、前照燈、動態流水燈、迎賓燈、轉向燈、儀表顯示燈以及內環境燈等車燈應用場景。產品已量產供貨，索樣可聯系極海各辦事處銷售經理。
