納祥科技NX3301W是用于HDMI和DVI視頻應用的高速電平轉換IC。NX3301W集成了1對1 DP中繼器和HDMI/DVI電平轉換器，簡化了系統級設計并降低了成本。

如HDMI Rev1.4a所述，NX3301W支持達3.4Gbps的像素?cái)?shù)據傳輸帶寬，對用戶該轉換是自動的并且是清晰的，這些設備的電源電壓為3.3V。

NX3301W支持DP轉HDMI 2K4K60HZ，迷你DP轉HDMI 2K4K60HZ，以及DP TO HDMI 2K4K60HZ。

在性能上，NX3301W功能可兼容PS8402、IT6561、CS5218 。

（一）芯片特性

①支持DisplayPort信號中繼

②每條通道高達3.4Gbps的HDMI/DVI電平轉換操作

③支持HDMI 2.0 4:2:0 格式

④集成50Ω終端電阻，用于交流耦合差動輸入

⑤支持DDC/HPD電平轉換

⑥支持DDC緩沖區

⑦靜電防護最高可達6kV封裝

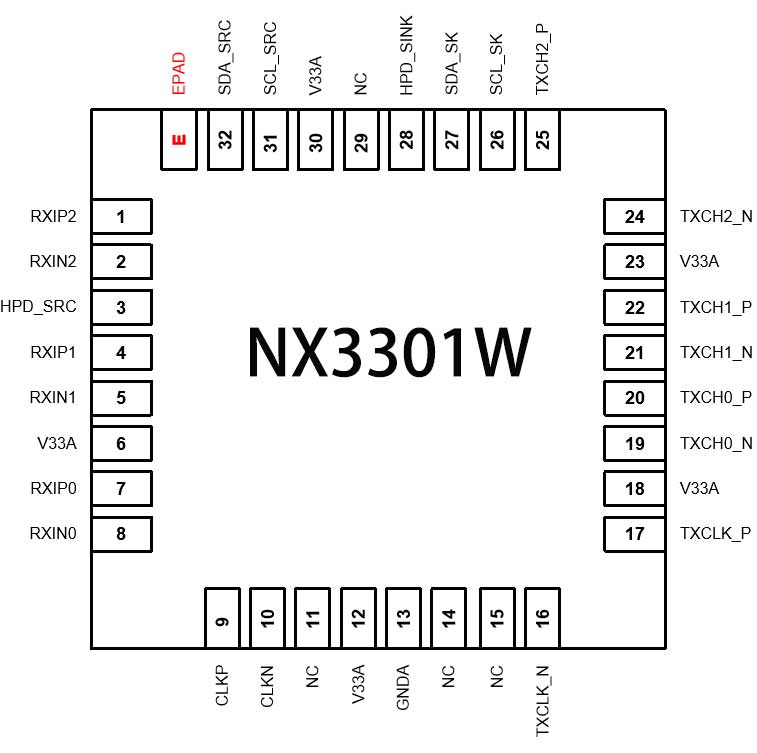

⑧芯片封裝：QFN32 (5*5*0.85)

⑨電源電壓 3.3V±10%

⑩通過禁用輸入端（使用輸出使能）以及輸出端檢測（使用熱插拔檢測）實現省電模式

（二）芯片亮點

①信號穩定

NX3301W是一款具有優越性能的轉換芯片，其在信號傳輸過程中能夠顯著減少信號衰減，同時有效改善重影閃屏等問題，為用戶帶來更加清晰、穩定的視覺體驗。

②兼容性好

NX3301W廣泛兼容多種設備，芯片可以用在電腦顯卡DP接口/超清機頂盒/超清播放器/DP轉換器輸出HDMI/DVI連接到電腦顯示器/電視機等實現高清播放。

③即插即用

NX3301W是一款即插即用的HDMI轉換芯片，無需安裝任何驅動程序，適用于DP接口的設備連接HDMI接口的設備，實現方便快捷的數據傳輸和共享。

（三）應用領域

NX3301W適用于各類DP轉HDMI接口轉換，如電腦顯卡接口轉換、超清機頂盒/超清播放器、DP接口播放器、視頻接口等，滿足用戶在各種場景下的需求。
