納祥科技電動磨腳器方案，實現6000/9000/12000 RPM三檔變速
[導讀]電動磨腳器方案以低功耗單片機為核心，通過PWM精準控制三極管驅動馬達，實現6000/9000/12000轉/分鐘三檔變速，利用高速旋轉的精鋼砂輪磨頭物理摩擦去除死皮老繭。
隨著個人護理需求升級，傳統手動磨腳工具存在效率低、力度難控且易損傷皮膚等問題，難以滿足精細化護理需求。
根據市場與客戶需求，納祥科技近期推出一款電動磨腳器方案，方案具備多檔調速、可視化交互及高防護等級，解決了用戶足部護理痛點，為用戶提供了更多選擇。
（一）方案概述

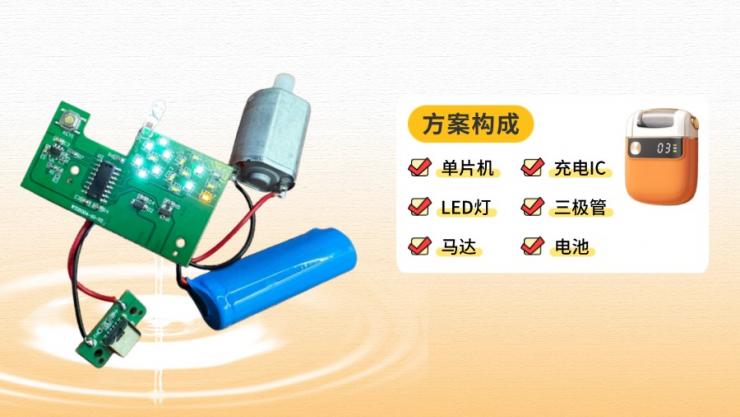

本方案采用 “單片機+硬件驅動” 架構，其核心部件包括單片機、馬達、充電IC、LED燈、電池、三極管等，實現三檔變速（6000/9000/12000轉/分鐘），兼顧實用性與安全性。
本方案具備以下特點——
①精準調速：3檔調速，分別為6000/9000/12000轉每分鐘，低速穩定，適配多皮膚需求
②直觀交互：LED數顯實時反饋檔位與電量，告別“盲操作”焦慮，提升用戶體驗
③多重防護：防水/堵轉/過溫/過充等多重保護，易清潔高安全
④電量提示：3格電量提示，隨時掌握，無需擔心中途斷電
（二）方案原理

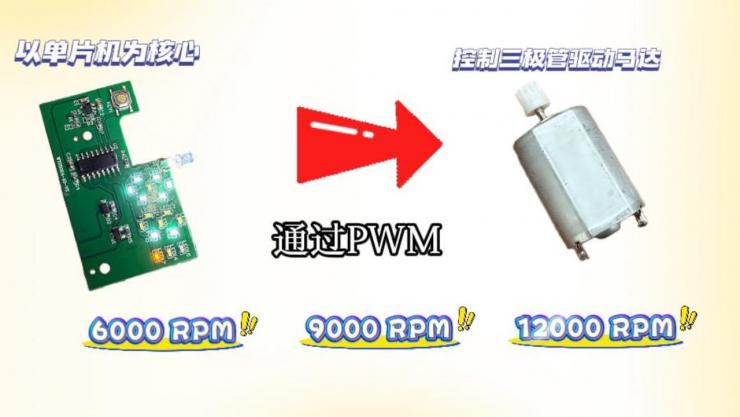

本方案基于低功耗單片機，并通過PWM脈寬調制精準控制三極管驅動馬達，實現6000/9000/12000轉每分鐘3檔變速，通過高速旋轉的精鋼砂輪磨頭，物理摩擦去除不同程度的死皮老繭。
核心工作原理如下所示：
（1）調速機制
①低速檔（6000 RPM）：PWM占空比50%，適配腳部日常局部護理
②中速檔（9000 RPM）：PWM占空比75%，適合腳跟死皮和脫皮
③高速檔（12000 RPM）：PWM全開，去除頑固角質，轉速誤差≤±5%
（2）LED數顯邏輯
左邊14顆LED動態顯示檔位（"01"/"02"/"03"）；右邊三位數碼管動態顯示電量：
①滿電：三格亮（■■■）
②正常：兩格亮（□■■）
③低電：一格亮（□□■）
（三）功能模塊
①主控模塊：?jiǎn)纹瑱C(jī)負責按鍵掃描、調速算法、電量計算及顯示控制，抗干擾能力強
②動力模塊：三極管放大PWM信號，驅動電動馬達運作
③電源模塊：充電IC+快充模塊穩定供電，帶過充/過放保護
④顯示模塊：LED顯示屏顯示3種檔數與3格電量
⑤照明設計：內置LED燈，開機自動亮起，方便在光線不足環境下操作
⑥磨頭模塊：粗/中/細三種精鋼砂輪磨頭，可快速拆卸，便于清潔
⑦基礎參數：充電輸入為5V/2A，工作電壓為3.7V
（四）方案演示
下面，我們將為你演示本方案：

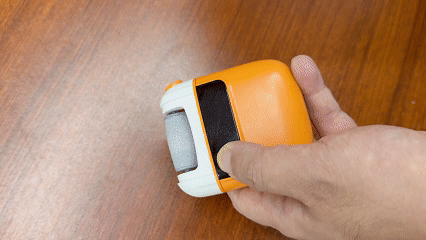

① 長按檔位鍵開機，顯示窗口默認顯示1檔和電量

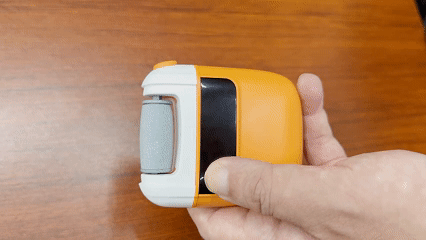

② 短按檔位鍵可在1-3檔循環調節
（五） 方案總結
本方案以“精準調速+可視化交互”為核心，設計簡潔成本可控，應用領域覆蓋家庭足部護理、專業美足沙龍及差旅便攜等場景，為個人護理電器領域提供高可靠性解決方案。
我們現將提供完整的方案技術支持與迭代，歡迎您與我們深入交流與探討。
