無線充電配置階段的時續限制
掃描二維碼
隨時隨地手機看文章
在無線充電應用中,配置階段是協議的一部分,具有如下功能:
? 電力接收器向電力發送器識別自身。
? 電力接收器和電力發送器建立BPP電力傳輸合同
? 電力接收器和電力發送器確定電力傳輸中使用的協議變體。
在配置階段,電力發射器和電力接收器繼續使用數字PING參數,這意味著功率發射器和接收器中的功率和電流水平僅當用戶將電源接收器從操作空間內的位置移開時,才會發生變化。注:多線圈電力發射器可以進入配置階段,在使用不同的線圈配置執行新的數字 Ping 之前,以獲得電力接收器識別數據。這使得這樣的發射器可區分位于其操作空間內的多個電力接收器。

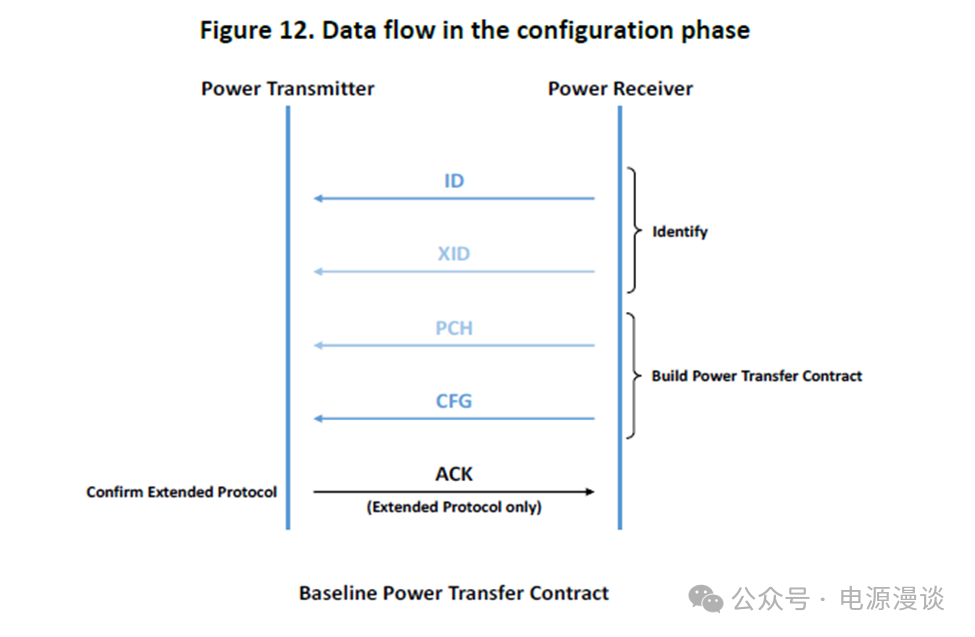

圖 12 總結了配置階段的數據流,電力接收器使用以下方式識別自身,識別(ID)數據包和可選的擴展識別(XID)數據包。它提供在功率傳輸合同中使用可選的功率控制延遲 (PCH) 數據包的數據, 和配置(CFG)數據包。在最后一步中,功率發射器確認擴展協議(如果適用的話)。

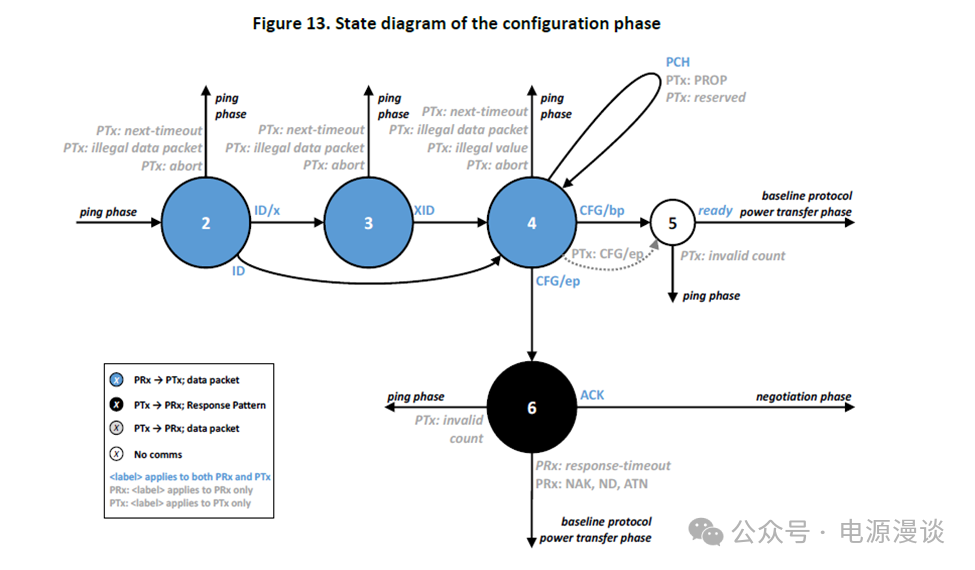

配置階段狀態圖 ,圖 13 所示的狀態圖適用于BPP協議和擴展EPP協議。

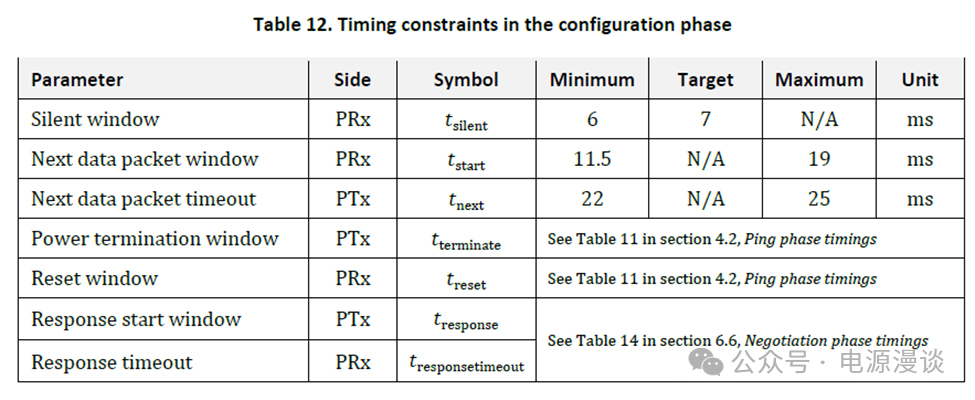

配置階段時序 ,表 16 概述了適用于配置階段的通信和其他應用的時序約束,后面篇幅逐次說明這些參數的意義。

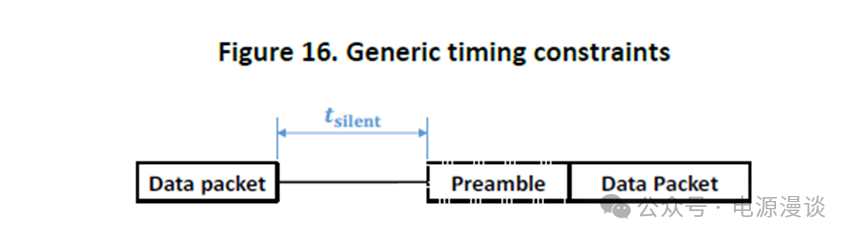

通用約束 ,電力接收器應從數據包的數據末尾的 ?silent 開始傳輸下一個數據包的前導碼 ,如圖16所示。
注 Qi 規范、通信協議(本文檔)中的大多數圖片均未明確地顯示前導符。請參閱Qi 規范“通信物理層”部分,了解定義數據包開始和結束的參考時間。

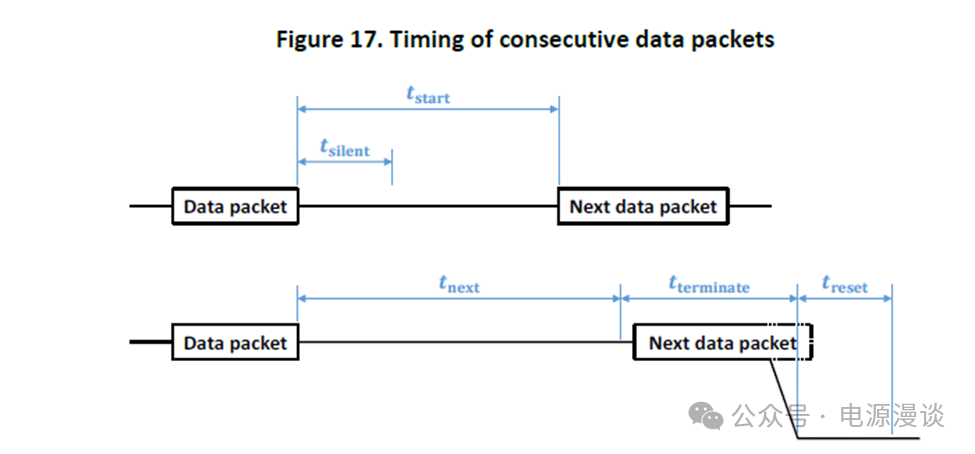

連續數據包 ,電力接收器應在 ?start 從前一個數據包的末尾開始發送下一個數據包。 ping階段發送的SIG數據包算作前一個數據包。請參閱Qi 規范, 通信物理層,用于定義數據包的開始和結束的參考時間。 如果功率發射器在?next 沒有檢測到數據包的開始,則應在?terminate移除功率信號 ,以上這些時間限制如圖17所示。

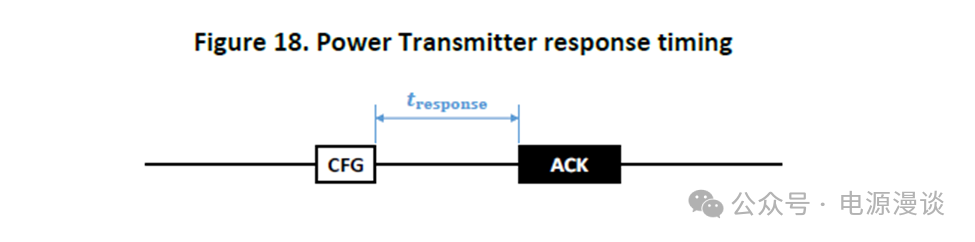

配置(CFG)數據包 ,電力發射器應在簡單查詢數據包或數據請求數據包末尾的 ?response 處開始傳輸其響應,注意此處的查詢數據包是接收器發出的,發射器需要發出響應,如圖18所示。

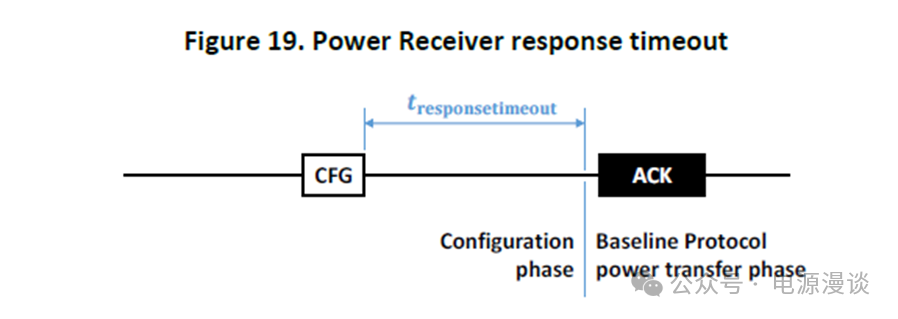

如果電力接收器在簡單查詢或數據請求數據包結束時的?response-timeout 時未檢測到響應模式或數據包的開始,應切換到BPP功率傳輸階段 ,這里相當于功率接收器沒有請求成功,如圖19所示。
數據包中的非法值,電力發射器在接收到包含非法值內容的數據包后,應在 ?-terminate 處移除電力信號。
非法數據包 ,電力發射器在收到非法數據包后應在t-terminate時移除電能信號。

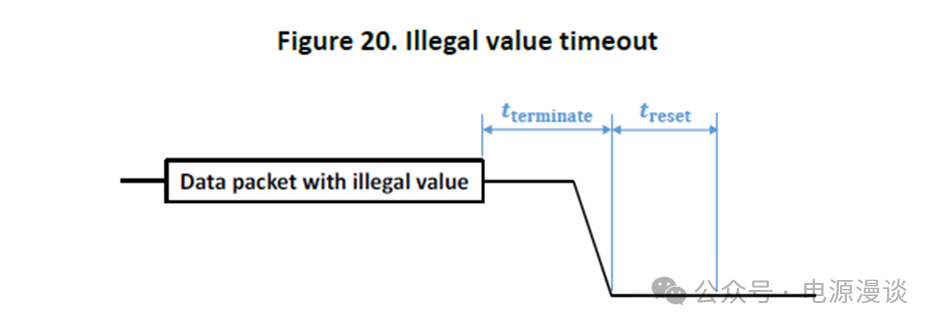

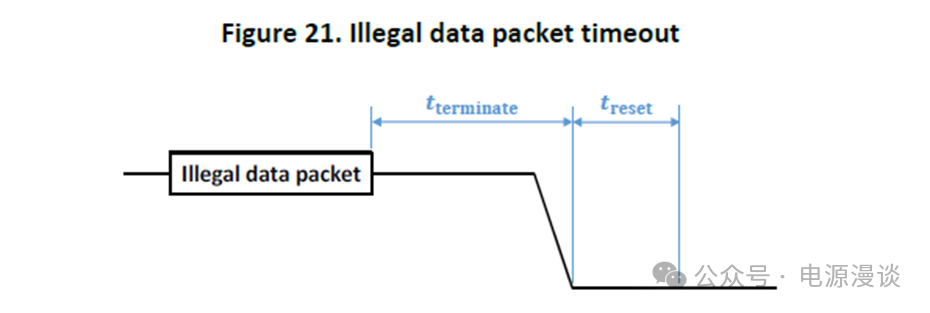

圖20,21都是針對非法數據傳輸時序。
以上對無線充電配置階段的數據傳輸形式及時序參數做了一些說明和解析,作為后續的分享的基礎。
