萬物互聯的時代，連接聯網無處不在。物理層PHY作為通信連接的底層技術，其性能與可靠性直接影響芯片的通信效率、穩定性和終端產品的用戶體驗。目前，物理層PHY多通過IP授權獲取，而沁恒微電子選擇靈活性更高的自研路徑，是國內極少數自研超高速USB3.0 PHY并實現批量應用的企業。通過自研PHY和RISC-V處理器，沁恒接口芯片和MCU不僅避免了對外源技術的依賴，更實現了通信效率和整芯功耗的優化，為客戶提供了高效穩定的解決方案。

自研PHY和處理器，充分響應市場需求

在通信接口方面，沁恒自研技術覆蓋有線和無線通信，不僅自研超高速USB3.0 PHY、藍牙射頻、以太網PHY、Type-CPDPHY等多種芯片底層技術，還研發上層的控制器、協議棧和應用軟件。這種“從底層PHY到上層應用”的全鏈貫通，提升了連接技術各個層級的銜接效率，是沁恒芯片性能和高效的基礎，也形成了PHY、控制器、協議棧和透傳芯片在內的豐富接口芯片，為各類連接聯網需求提供了多樣化的產品選擇。

在處理器方面，其自研的青稞RISC-V處理器經過八年發展，覆蓋低功耗到高性能等不同層次。其中，青稞V5F內核性能達到5.73 CoreMark/MHz，高于Arm高性能M7內核?；谧匝刑幚砥髋c接口技術的矩陣組合，沁恒構建了面向高速通信連接、藍牙組網互聯、Type-C電源功率管理、電機控制等多領域的百余款MCU/SoC產品。這種全自研的技術體系，不僅免去了外源技術的授權費和提成費，避免了斷供風險，還在降低芯片功耗的同時提升了集成度。例如，基于青稞V4內核的CH32V203，運行功耗較傳統F103大幅下降，還提供雙USB接口。

自研技術構建特色產品

在接口芯片方面，5Gbps超高速USB3.2 Gen1 HUB芯片CH634憑借沁恒自研PHY原生支持流行的Type-C接口，無需外圍模擬開關即可實現Type-C的正反插自動識別，保障了信號的完整性和通信質量。CH634還支持高達100W的Type-C功率傳輸和上下行口交換，無需外部PD芯片，即可讓拓展塢在高速通信的同時給筆記本電腦高效供電，也為雙主機共享設備、設備角色動態轉換等創新應用提供了簡捷、高效的解決方案。

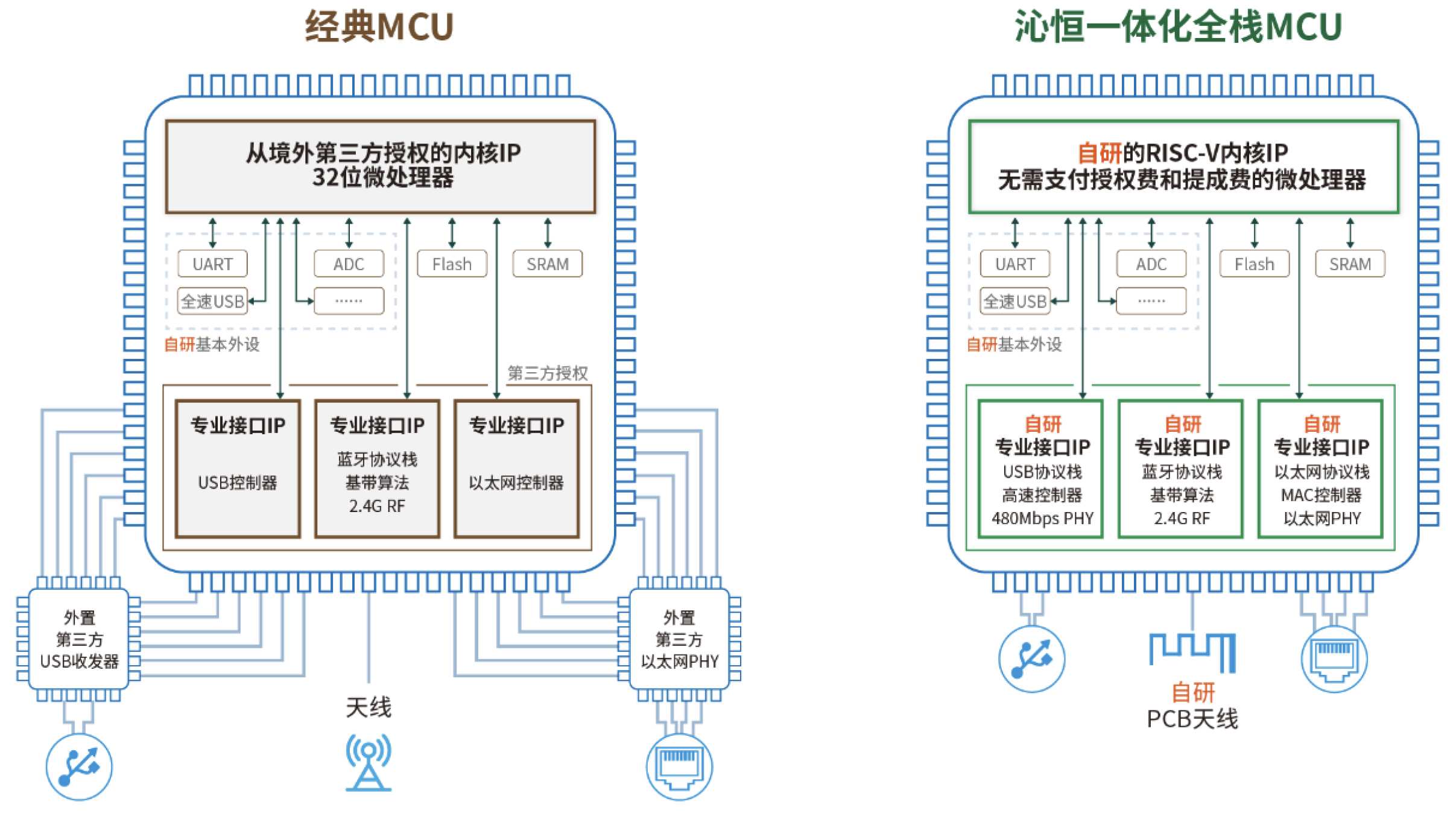

在MCU方面，沁恒互連型MCU實現了接口PHY的全內置和一體化設計，不但有利于降低EMI，還提升了接口通信效率。例如，RISC-V雙核MCU芯片CH32H417的USB3.0通信速度高達450MB/s，還提供500MB/s高速并口、225MB/s數字圖像接口及1.5Gbps SerDes等高性能接口，大幅簡化了工業相機、高端數據采集設備的方案復雜度，是目前市面上少數支持USB3.0的通用MCU芯片。

以技術融合賦能市場應用

得益于PHY和處理器等芯片底層技術的全自研，沁恒接口芯片與互連型MCU在性能、功耗、連接能力等方面表現出色。青稞RISC-V系列芯片成熟商用超五年，年出貨量超億顆，廣泛應用于工業控制、物聯網和計算機手機周邊等領域，為下游應用提供了高效、穩定、高集成度的解決方案。
