AI時代下，隨著汽車向 “電動化、智能化、網聯化、共享化”方向迅速發展，無刷直流電機因其在提升驅動效率、增強車輛可靠性和耐用性等方面的顯著優勢而受到汽車廠商及終端用戶的喜愛，因此車規級電機控制專用MCU作為汽車系統內的關鍵部件也在不斷地發展，為汽車的安全穩定保駕護航。

        凌鷗創芯&晶豐明源推出高可靠性、高集成度的電機控制車規級MCU產品：LKS32AT075，采用96MHz 32位Cortex-M0內核，集成自主指令集電機控制專用DSP，12路電機控制專用PWM，4路差分OPA，ADC(2x12-bit)模塊等，可以更好地實現雙電機控制需求，通過AEC-Q100 Grade 1 汽車標準認證，廣泛適用于車載高壓空調壓縮機，汽車旋轉屏，汽車座椅，汽車水泵、汽車風機等應用領域。

高度集成

• Cortex M0內核+DSP+CLU
• 2x12-bit 高速ADC
• 12CH MCPWM通道，可支持雙電機控制
• 內部集成四路差分運放，三個比較器，簡化外圍電路
• 支持IIC,SPI,UATR/LIN,CAN通訊

算法豐富

• 支持無感/有感方波
• 支持無感弦波FOC
• 支持有感直流有刷電機位置控制

01 MCU性能

• 集成96MHz Cortex-M0內核
• 集成自主指令集電機控制專用DSP
• 可配置邏輯單元CLU
• 超低功耗休眠模式，MCU 低功耗休眠電流 10uA

02 存儲器

• 128KB Flash，帶加密功能
• 1.5KB NVR
• 8KB RAM

03 工作范圍

• 2.2V~5.5V電源供電
• 工作溫度范圍：-40℃~125℃
• 芯片結溫度: -40℃~150℃

04 時鐘

• 內部內置 8MHz 高精度 RC 時鐘，-40℃~105℃范圍內精度在±1%之內，105℃~125℃范圍內精度在±1.5%之內
• 內置低速 32KHz 低速時鐘，供低功耗模式使用
• 可外掛 8MHz 外部晶振
• 內部 PLL 可提供最高 96MHz 時鐘

05 通訊模塊

• 兩路 UART/LIN
• 一路 SPI，支持主從模式
• 一路 IIC，支持主從模式
• 一路 CAN，建議使用外部晶振作為參考時鐘

06 模擬模塊

• 3x9-channel CMP, 4x差分OPA，2x12-bit DAC，2x12-bit ADC@3Msps with 13-channel

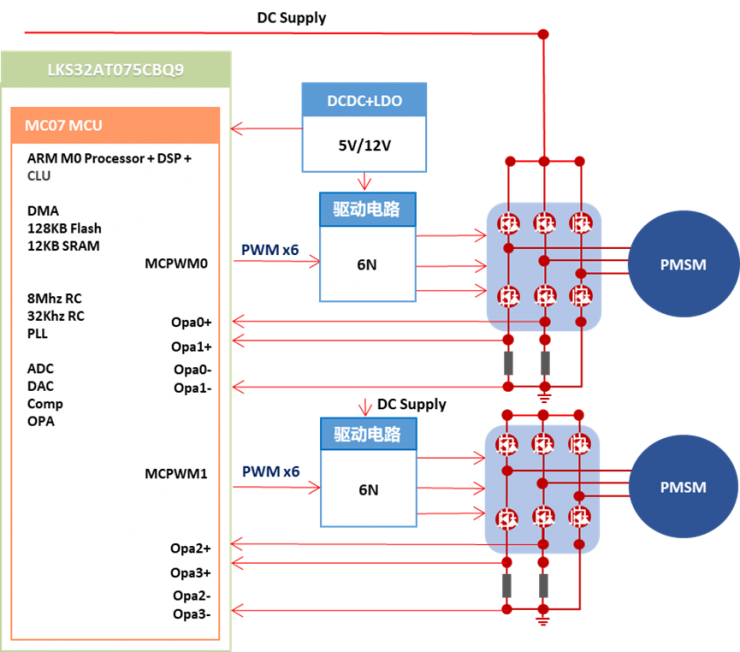

07 雙電機控制方案框圖展示

-車載高壓空調壓縮機控制方案-

01 應用框圖

02 功能參數

• 正弦波無感 FOC控制算法
• 軟過/欠壓、軟過流+硬過流、缺相、過功率
• 過溫保護、三相不平衡保護

03 使用范圍

• 輸入電壓：DC 310V
• 連續工作電流：1-2A
• 電機：PMSM電機

04 方案優勢

• 帶載2.0MPa起動平穩
• 觀測器收斂迅速、高低速，重載啟動運行穩定可靠
• 雙電阻采樣，支持5段、7段SVPWM模式

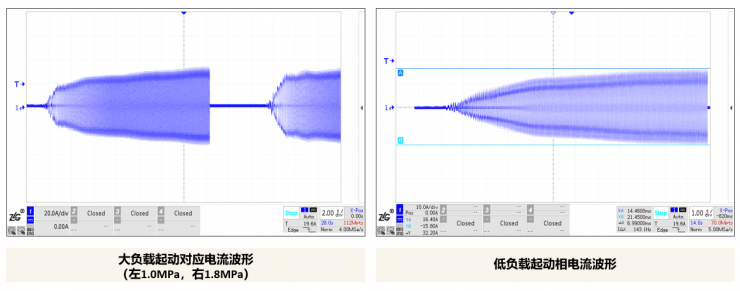

05 電流波形

LKS32AT075相較于LKS32AT085對應型號Pin2Pin兼容，是AT085的升級版，F(xiàn)lash從原來的64KB 提升至128KB，外設有所增強，增加RAM至12KB等，性能和成本都得到了優化。

        LKS32AT075產品具有高可靠性、高集成度、產品體積小等優勢；單電源 2.2V~5.5V 供電，確保了系統供電的通用性；整體控制電路簡潔高效，抗干擾能力強，可進行雙電機同步驅動，在簡化外圍電路設計的同時為客戶提供更高性能、更可靠的汽車MCU產品和方案。
