ESP8266蜂鳴器鋼琴-使用代碼演奏旋律

本項目演示了如何使用ESP8266開發板和蜂鳴器創建一個簡單的鋼琴風格的旋律播放器。通過代碼精確控制時間和頻率，ESP8266可以產生音符，可以用來播放熟悉的曲調，比如《鈴兒響叮當》。

該項目是初學者友好的，重點是了解如何使用GPIO引腳和定時控制生成聲音，而不需要任何外部聲音模塊。

為什么要做這個項目?

許多初學者很難理解微控制器如何產生超出基本開/關嗶嗶聲的聲音。創建這個項目是為了清楚地展示：

?微控制器如何生成音符

?時間和延遲如何影響旋律回放

?不同的頻率如何對應不同的音符

它還可以作為使用聲音作為即時反饋的嵌入式編程的有趣介紹。

它是如何工作的

ESP8266通過連接到蜂鳴器的一個GPIO引腳輸出方波信號。每個音符都有一個特定的頻率和持續時間。

工作原理很簡單：

1. GPIO引腳以特定的速率切換以產生音調

2. 每個音調對應一個音符

3. 延遲用來控制音符的長度和停頓

4. 一連串的音符創造了一個可識別的旋律

所有的時間和音符控制完全通過軟件處理。

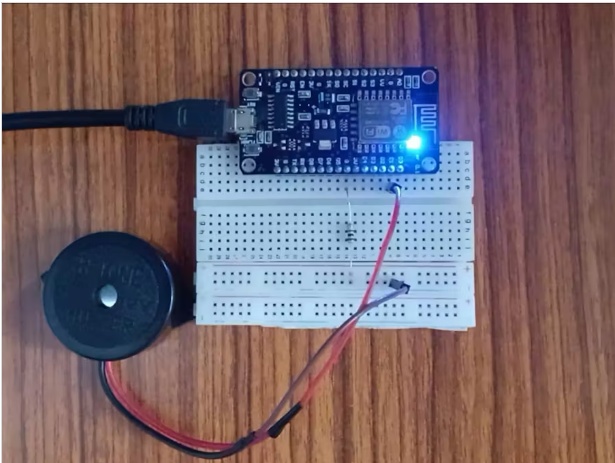

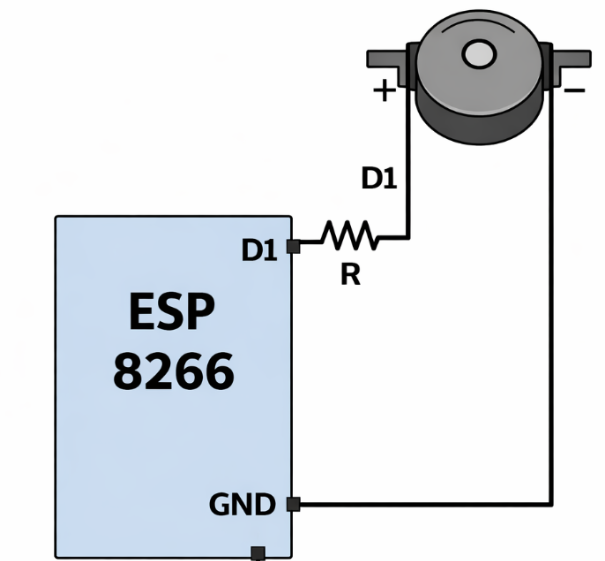

硬件設置

硬件設置是最小的：

?ESP8266開發板

?蜂鳴器連接到GPIO引腳

?共接地

這種簡單的設置使得使用基本組件和面包板布線可以輕松地復制項目。

軟件實現

本項目使用Arduino IDE進行編程。音符被定義為頻率，函數被用來產生具有精確延遲的音調。

使用的主要軟件概念：

?GPIO控制

?Delay-based時機

?Frequency-to-note映射

?順序回放邏輯

代碼的結構使旋律可以很容易地修改或擴展。

結果與演示

上傳后，ESP8266通過蜂鳴器成功播放音樂。旋律節奏流暢，音符清晰可辨。

可能的改進

這個項目可以以多種方式擴展：

?添加按鈕來播放不同的音符

?創建基于鍵盤的鋼琴

?演奏多種旋律

?使用ESP8266的Wi-Fi功能進行遠程控制

結論

這個ESP8266鋼琴項目是探索聲音生成，定時控制和嵌入式編程概念的好方法。它證明了即使是簡單的組件也可以用來創建引人入勝的教育項目。

注意：該項目的完整源代碼可在該項目的“代碼”部分中獲得。

本文編譯自hackster.io
