一旦你設置你的板使用你的Wifi連接(使用AppLab)，就沒有對AppLab的依賴。

該項目包括在Windows上運行命令行，在Linux上運行命令行(Uno Q)和一個瀏覽器來發送模式。

1) PC端。

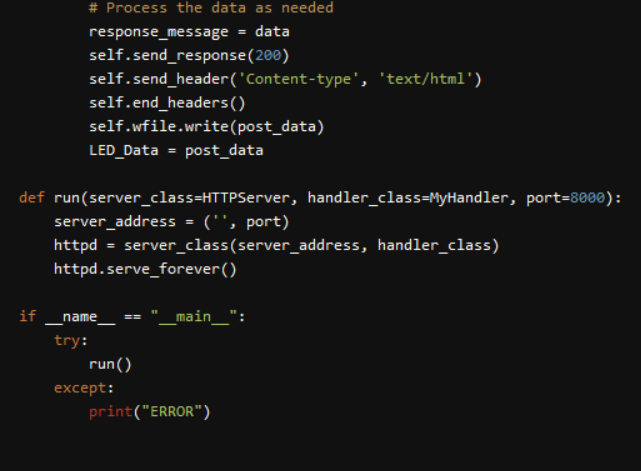

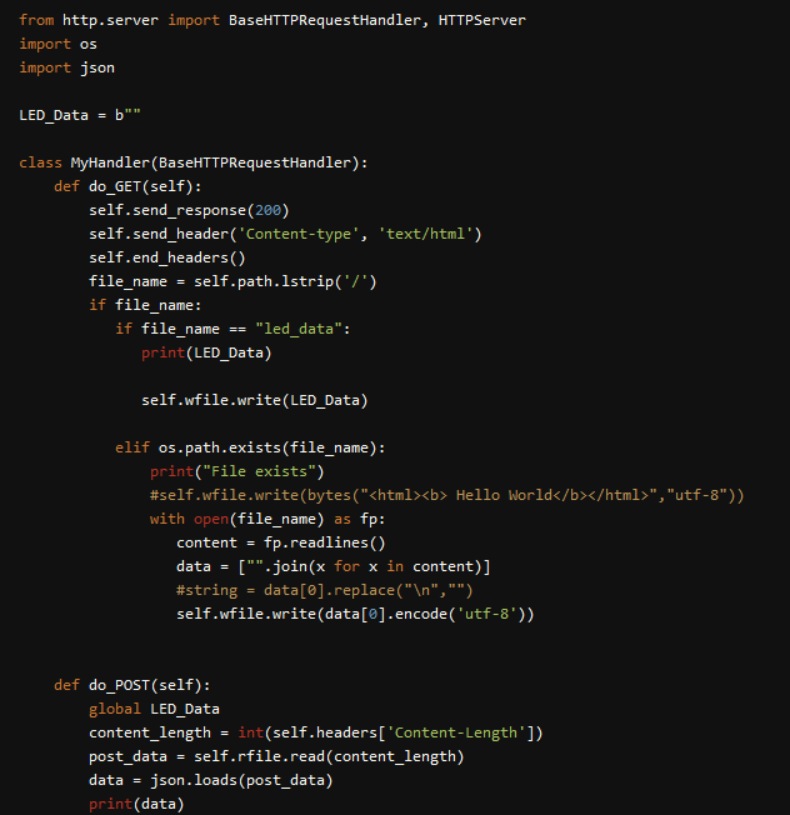

將httpd_server.py, show_output.html復制到一個文件夾中。這個文件夾將為您的網頁提供服務器。使用Python啟動后端。打開瀏覽器以啟動HTML頁面。

它是如何工作的?

一旦你按下網頁上的“Send to UNO”按鈕，網頁就會發出POST請求。

矩陣中的按鈕代表LED。您可以根據需要切換它們，然后按“發送到UNO”。此按鈕數據被轉換為JSON并發送到后端。一旦您從瀏覽器對/led_data或使用UNO發出GET請求。你得到一個嵌套的JSON。

2) Uno Q方

草圖使用ArduinoRouterBridge庫，輸出是在其Github頁面上的客戶端示例上的修改表單。

使用命令行工具arduino-app-cli創建一個示例項目。使用WinSCP或scp工具拷貝草圖文件。將依賴克隆到某個安全位置(git Clone)。在這種情況下，依賴關系是ArduinoJson。使用(readlink)復制文件路徑并將其粘貼到sketch.yaml中。

編譯和運行項目

它是如何工作的?

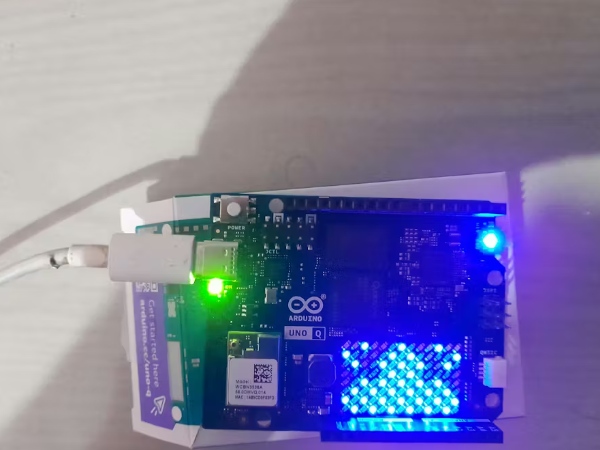

它通過從服務器獲取JSON來工作。由于某些原因，你可能需要按下網頁上的按鈕兩次(閱讀bug)。JSON被解析為L(zhǎng)ED矩陣的1和0，矩陣庫用于顯示輸出

進一步的實驗

也在Uno Q上啟動后端。使用Open CV將圖像從網頁轉換為L(zhǎng)ED矩陣。

代碼
