歡迎來到本教程，在這里您將學習如何在樹莓派AI相機上創建和部署您自己的自定義關鍵點檢測AI模型。

構建在樹莓派AI相機等邊緣設備上高效運行的AI模型可能具有挑戰性。為了簡化這個過程，我們開發了樣例代碼和工具來優化整個工作流程——從培訓到部署。

本文是我們關于樹莓派AI相機的AI模型開發系列的第2部分。第1部分介紹了使用Nanodet在樹莓派AI相機上創建和運行自定義對象檢測AI模型。

本文概述

?使用我們的示例代碼和分步說明創建自定義關鍵點檢測模型

?生成優化的模型文件，準備部署在樹莓派AI相機

?在設備上實現并運行您訓練過的模型

理解關鍵點檢測AI模型

關鍵點人工智能模型是一種人工智能模型，它可以檢測到人類或物體上不同的興趣點(關鍵點)，并將它們的位置作為坐標輸出。

樹莓派AI相機配備了專門為人體姿勢估計設計的即用型預訓練模型。這些模型可以檢測骨骼關鍵點，包括頭、肩膀、肘部、手腕、臀部、膝蓋和腳踝。

這些模型是實時工作的，非常適合姿勢分析、手勢識別和運動跟蹤等應用。

使用預訓練模型

如果你想在不訓練自己的模型的情況下檢測人體姿勢，你可以使用樹莓派提供的預構建模型。這些部隊無需額外訓練即可立即部署。

通過再培訓擴大應用范圍

雖然預先訓練的模型在人體姿勢檢測方面表現出色，但如果你想檢測其他物體上的關鍵點，你需要訓練自己的模型。

通過使用自己的數據集進行再訓練，您可以檢測幾乎任何對象或主題上的關鍵點。這帶來了許多可能性：

?讀取生產線上的模擬儀表和表盤

?估計機器人操作和控制的關節位置

?跟蹤寵物或野生動物的姿勢和運動模式

?檢測制造零件的對中點以進行質量控制

您可以定義對應用程序重要的關鍵點，使關鍵點檢測適用于任何需要對特定形狀進行精確點檢測的應用程序。

在本教程中，我們將從一個基本的例子開始：檢測箭頭形狀的角點。這個簡單實用的用例將幫助您在移動到更復雜的應用程序之前了解邊緣AI關鍵點檢測的基礎知識。

從示例數據開始

我們提供了一個現成的箭頭數據集，以便您可以快速測試工作流。一旦理解了這個過程，就可以輕松地將自己的數據集替換為任何自定義的關鍵點檢測任務。

系統需求

為部署

?樹莓派(與AI相機兼容的任何型號)

?樹莓派AI相機

用于模型訓練

?帶有NVIDIA GPU的計算機(強烈推薦用于高效訓練)

?Ubuntu 22.04(或兼容的Linux發行版)

?Python 3.10

注意：雖然GPU顯著加快訓練速度，但你可以在CPU上訓練，但可能需要更長的時間。

本地環境建設

注意：本節介紹在您的機器上本地設置培訓環境。如果你已經在我們的自定義對象檢測AI模型教程中設置了本地環境，那么你可以跳過本節。

1. 克隆存儲庫

2. 設置

安裝必要的軟件包。

3. 創建并激活Python 3.10虛擬環境

本教程假設使用Python 3.10，所以首先，讓我們確認已經安裝了3.10。

注意：由于所需庫的版本依賴關系，請確保使用Python 3.10。

如果顯示如下，則表示安裝了Python 3.10：

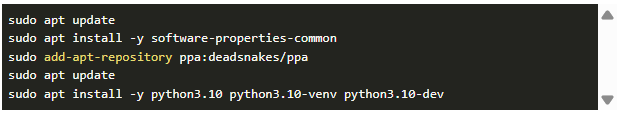

如果你還沒有安裝Python 3.10，你可以按照以下步驟安裝，例如：

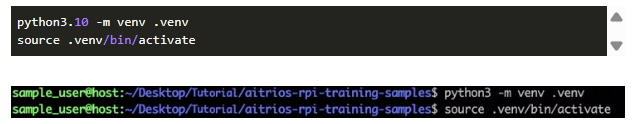

接下來，創建一個虛擬環境。

4. 安裝軟件包

步驟1：訓練模型

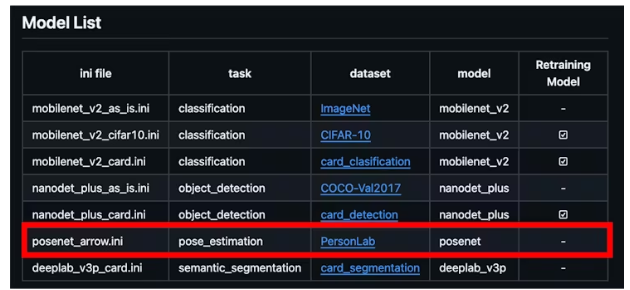

示例存儲庫在許多.ini配置文件中提供了與AI模型訓練、量化和評估相關的各種設置。

在本教程中，我們將使用posenet_arrow.ini來訓練模型。

要點

其特點是，您可以通過更改設置靈活地調整訓練條件，而無需直接重寫Python代碼。您可以選擇數據集和任務，并調整參數。在使用自己的數據集進行訓練一節中解釋了這種自定義方法。

使用數據集

用于此訓練的數據集是箭頭形狀的數據集。

你可以去這里獲取原始圖像。

在樣本數據集中，每個頂點被分配了7個點，如下圖所示。

移動到存儲ini文件的samples文件夾，運行以下命令讀取ini文件并開始訓練。

下面的命令將根據指定的.ini文件對模型進行訓練和量化。

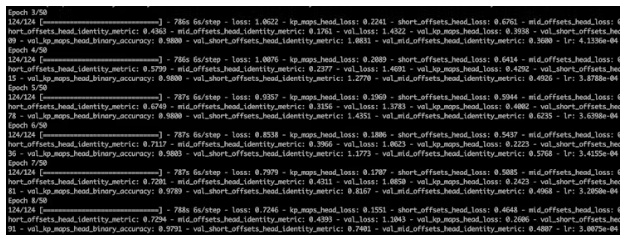

當運行時，這將下載數據集并開始訓練。默認設置文件指定50個epoch。

這會生成以下模型文件：

步驟2：量化和轉換訓練模型

將量化模型轉換并打包成與樹莓派AI相機兼容的格式。

注意：繼續在venv環境中工作，使用與用于訓練的相同的TensorFlow版本進行量化。版本不匹配導致錯誤。

本教程解釋了將a.keras轉換為網絡的過程。rpk，我們可以上傳到IMX500。

1. 安裝Edge-MDT(模型開發工具包)

安裝Edge-MDT(模型開發工具包)，包括量化、壓縮和轉換AI模型所需的工具。PyTorch和TensorFlow都有可用的版本，我們將安裝TensorFlow版本：

2. 執行模型量化

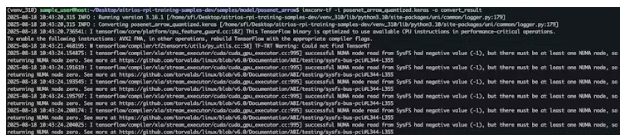

下面的命令執行模型量化，-o標志指定創建和存儲AI模型文件的目錄。在下面的示例中，它們將被輸出到convert_result。

轉換大約需要30秒。

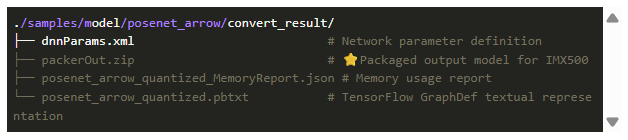

這會生成以下文件：

當packerOut.zip生成后，步驟2完成。

步驟3:AI相機包裝

注意：從這里開始，操作將在Raspberry Pi??上進行

將轉換后的文件夾移動到樹莓派。在本教程中，文件夾名稱為convert_result。

將步驟2中生成的packerOut.zip文件移動到樹莓派上的任何位置。您可以使用scp或任何您喜歡的工具進行文件傳輸。

如果您沒有安裝，請?jiān)跇漭缮习惭b模型打包工具：

執行轉換，將模型打包到RPK文件中。下面的命令指定packerOut.zip作為輸入，并將打包的輸出文件保存到rpk_output_folder中。

生成一個打包的AI模型。rpk擴展。

當網絡。生成rpk文件，則完成步驟3。

步驟4：在樹莓派上執行

讓我們?cè)赗aspberry Pi上安裝必要的庫。

為了可視化關鍵點，我們將使用Modlib，一個用于樹莓派AI相機應用程序開發的庫。該庫附帶了幾個樣本檢測模型，并允許從預訓練模型到自定義模型輕松實現。在本教程中，我們將使用這個庫來簡單實現AI模型可視化。

1. 安裝Modlib:

2. 準備一個可視化腳本

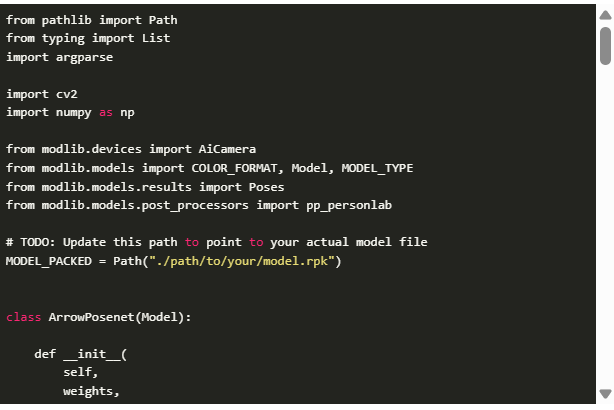

基于下面的示例腳本創建一個文件visualize_arrow.py。

這個腳本檢測箭頭的七個頂點，并用不同的顏色將它們可視化。您需要在您自己的腳本中更改rpk AI模型文件的路徑。

示例可視化腳本

3. 執行visualize_arrow.py:

結果

當您運行腳本時，AI模型自動部署到您的樹莓派AI相機，并出現一個預覽窗口，顯示實時檢測。

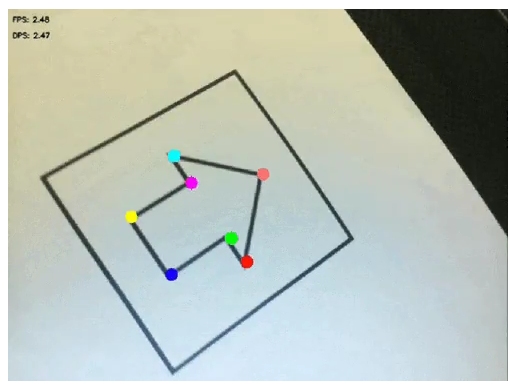

這是你將看到的：

關鍵點被準確地檢測到每個頂點，確認您的自定義訓練模型工作正常。

用你自己的數據集進行訓練

準備好使用自己的數據集了嗎?這是需要改變的：

?更新.ini配置文件：

?[DATASET] NAME = YourDatasetName

?[MODEL] CLASS_NUM =類的個數

?[TRAINER] CONFIG =你的YAML配置文件

結論

在本教程中，您已經學習了如何使用我們的再培訓工具和示例代碼在樹莓派AI相機上創建和部署自定義關鍵點檢測模型。

雖然我們將箭頭檢測作為學習練習，但您學到的技術可以應用于無數的現實場景。只需交換數據集，您就可以為無數邊緣AI應用程序創建關鍵點檢測解決方案。
