1. 簡介

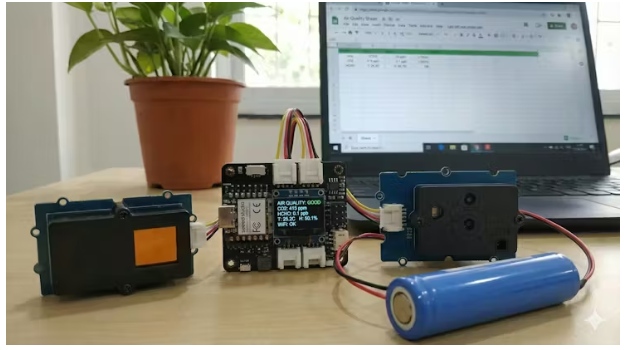

室內空氣質量(IAQ)常常被忽視，但它卻直接影響著認知功能和長期健康狀況。二氧化碳含量過高會導致困倦和注意力不集中，而甲醛(HCHO)——通常來自家具和建筑材料——是一種已知的刺激物。AtmosGuard C5 是一款基于 Seeed Studio XIAO ESP32-C5 構建的高精度、聯網監測設備。它利用雙頻 Wi-Fi 提供 OLED 顯示屏上的實時監測，并通過無縫的 Captive Portal 設置將歷史數據記錄到 Google Sheets 中。

2. 特點/特征

?微環境感應技術：集成了非分散紅外線二氧化碳檢測與電化學甲醛檢測功能，從而實現全面的空氣安全監測。

?雙頻連接：利用 ESP32-C5 芯片，在現代 5GHz 無線網絡環境下運行。

?captive portal 配置：不使用固定密碼;采用 WiFiManager 進行便攜式設置。

?云集成：實時數據記錄至 Google 表格，以便進行長期趨勢分析。

?智能狀態：根據世界衛生組織的指導方針，動態 OLED 頭部顯示屏會自動更新(良好/一般/較差)。

3. 連接步驟

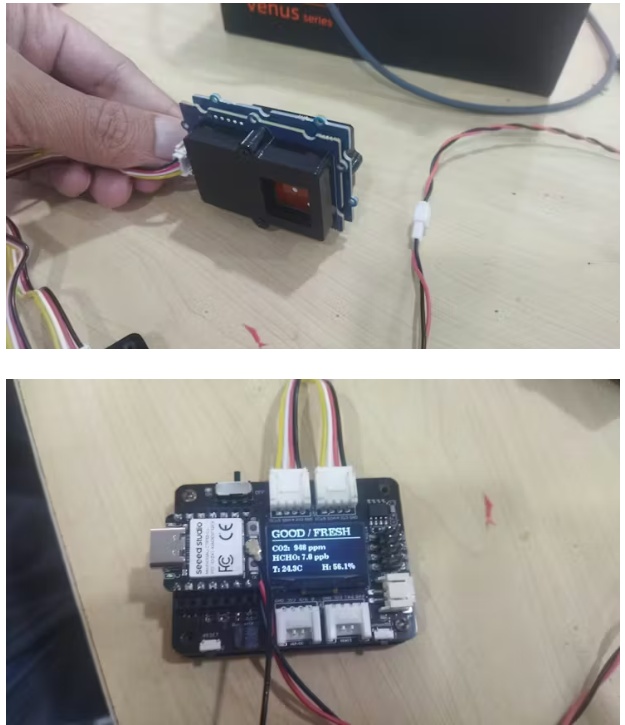

?安裝 XIAO：將 XIAO ESP32-C5 的引腳與 XIAO 擴展板上的母頭對齊，并用力按下。

?SCD30 連接：將一根格羅夫電纜的一端連接至 SCD30，另一端連接至擴展板上可用的任何 I2C 格羅夫接口。

?SFA3x 連接：將第二根格羅夫電纜連接到 SFA3x 以及其余的 I2C 格羅夫接口。

?顯示設置：請確保擴展板上標有“OLED”的小開關處于開啟狀態。

?電源：將 USB-C 數據線連接至 XIAO ESP32-C5。請注意，擴展板也可通過底部的 JST 連接器由 3.7V 鋰電池供電，以便于攜帶使用。

因為 SSD1306 OLED、SCD30 和 SFA3x 都通過 I2C 協議進行通信，所以它們共用兩條數據線(SDA 和 SCL)。而 ESP32-C5 則通過它們各自獨特的 I2C 地址來區分它們：

?OLED：0x3C

?SFA3x: 0x5D

?SCD30: 0x61

這種并行連接使得該系統能夠“可擴展”，而無需增加更多的引腳。

4. 代碼分解

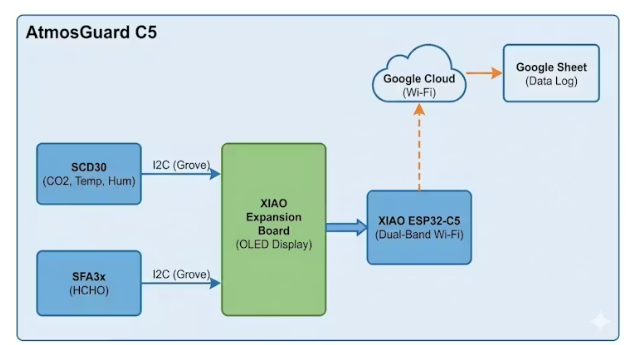

該代碼的結構設計旨在確保在新的小愛 ESP32-C5 RISC-V 內核上運行的穩定性：

?I2C 穩定性：在經過 2 秒的啟動延遲后以 100kHz 的頻率進行初始化，以防止總線出現卡頓現象。

?非阻塞邏輯：傳感器讀數與云端記錄間隔(60 秒)相分離，以保持顯示屏的響應能力。

?持久數據：全局變量會保存“最后已知的正?！弊x數，以防止在傳感器預熱期間顯示屏出現驟降至零的情況。

?HTTPS 重定向：已特別設置為遵循谷歌服務器的重定向操作，以確保數據能夠正確傳輸至電子表格。

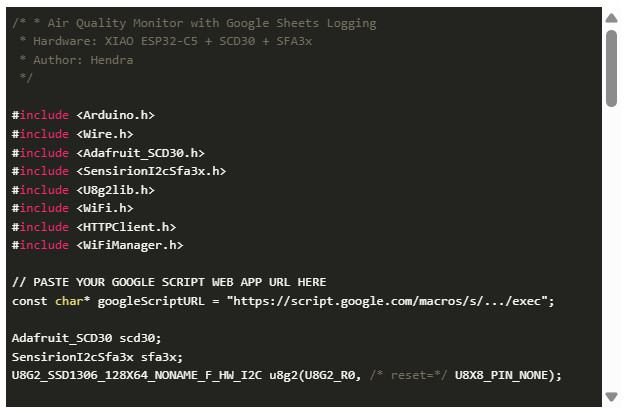

圖書館的包含內容及定義

?傳感器：Adafruit_SCD30.h 和 SensirionI2cSfa3x.h 負責處理二氧化碳和甲醛傳感器的復雜 I2C 通信協議。

?顯示：使用 U8g2lib.h 是因為其支持“全緩沖”模式，能夠?qū)崿F(xiàn)更流暢的屏幕更新和自定義字體。

?網絡：WiFiManager.h 是創建封閉式門戶的關鍵。它使您無需在腳本中硬編碼 Wi-Fi 密碼。

?云：HTTPClient.h 使 ESP32-C5 能夠像網絡瀏覽器一樣“獲取”谷歌腳本的 URL。請確保在 Arduino IDE 中安裝這些庫。

全局變量與實例

C++

我們?yōu)閭鞲衅鲃?chuàng)建“對象”并將其展示在此處，以便它們能夠在 setup() 函數和 loop() 函數中被訪問。我們還定義了 lastEntry 和 interval 來管理時間;這樣做可以確保我們不會向 Google Sheets 發送過多請求，以免導致暫時被封禁。

設置模塊(“早晨的例行程序”)

當設備開機時，此程序會運行一次。

?“Serial.begin(115200)”：啟動與您電腦的通信，以便進行調試。

?“Wire.begin() & Wire.setClock(100000)：這是 ESP32-C5 中最為關鍵的部分。它用于初始化 I2C 總線。我們將速度設置為 100kHz(標準模式)，以確保在多個傳感器共享同一根導線時的穩定性?！?

?WiFiManager 類：它會檢查設備是否還記得某個 Wi-Fi 網絡。如果沒有記住，它就會啟動一個名為“AirMonitor-AP”的接入點(AP)。wm.setConfigPortalTimeout(120) 這個方法是一個安全功能;如果在 2 分鐘內沒有人連接到該接入點，設備就會轉而進行本地監控，以免永遠停留在這個狀態。

“循環塊(恒定循環)”

這個循環會反復運行，并執行三項主要任務：

A. 讀取傳感器數據

C++

SCD30 每 2 秒才更新一次數據。這個 if 語句確保我們僅在傳感器獲取到新數據時才更新變量。這樣可以避免“零值讀數”的問題。

B. 確定空氣質量狀況

我們采用一種簡單的“如果-否則”邏輯來對空氣進行分類。

?危急情況：若二氧化碳濃度大于 1500ppm 或甲醛濃度大于 100ppb 時。

?警報條件：若二氧化碳濃度大于 1000ppm 或甲醛濃度大于 60ppb 。

?好的：其他方面。這種邏輯會優先考慮安全性;只要有一個傳感器檢測到空氣質量不佳，整個狀態就會變?yōu)椤拜^差”。

C. 更新 OLED 技術

u8g2.clearBuffer() 函數會清空 ESP32 內存中的“虛擬”屏幕。接下來我們繪制文本和線條，最后調用 u8g2.sendBuffer() 函數一次性將整個圖像傳輸?shù)轿锢砥聊簧稀＿@樣可以避免在較簡單的庫中出現的“閃爍”現象。

云日志功能(發送至工作表)

C++

這就是谷歌表格的“秘訣所在”。當小 ESP32C5 跳轉到谷歌腳本的網址時，谷歌會以 302 重定向的方式做出響應。如果沒有這一特定的代碼行，小 ESP32C5 將會在重定向處停止，數據也就無法真正傳送到您的電子表格中。此功能會將您的 CO2、HCHO、溫度和濕度值打包成一個單一的網址字符串，并“訪問”該鏈接以記錄數據。

設置谷歌表格橋接器

為了記錄數據，我們使用了一個簡單的谷歌應用程序腳本。

創建一個新的谷歌表格。

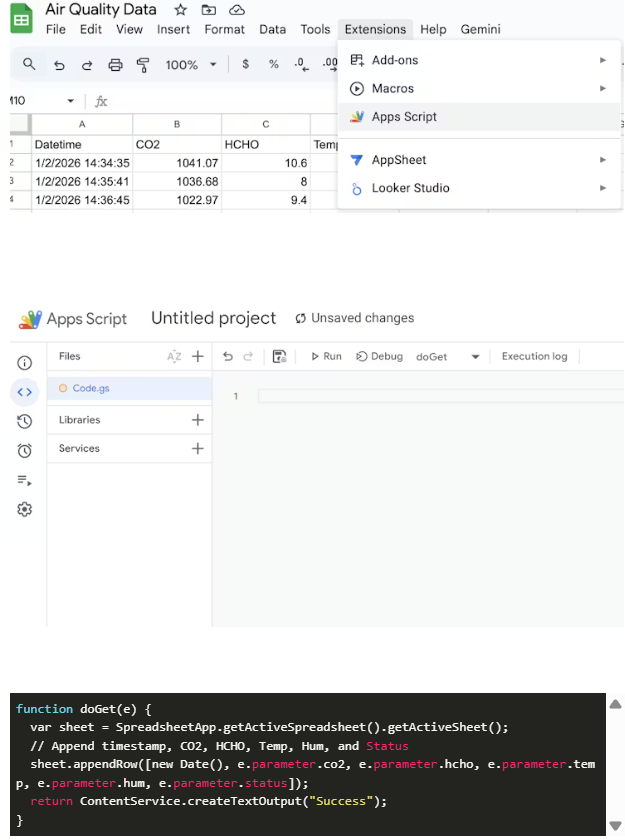

前往“擴展” > “應用程序腳本”菜單，然后將以下代碼粘貼進去：JavaScript

點擊“部署” > “新建部署”。選擇“Web 應用程序”，將訪問權限設置為“任何人”，然后復制 Web 應用程序的 URL。您需要將此 URL 粘貼到 Arduino 代碼中。

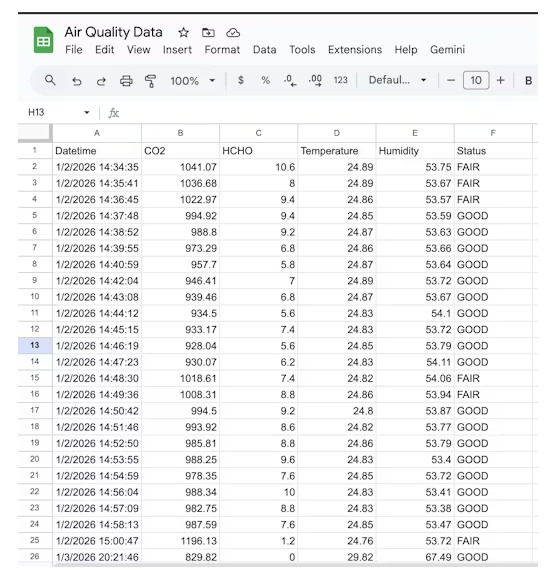

那么，你應該得到如下這樣的結果：

故障排除指南

即便有可用的代碼，硬件也可能存在一些問題。本節將介紹用戶在構建這款空氣質量監測器時可能會遇到的一些常見難題。

1. I2C 總線沖突與接線問題

由于 SCD30 和 SFA3x 都連接在同一 I2C 總線上，所以它們必須具有不同的地址。幸運的是，它們確實如此(SCD30 的地址是 0x61，SFA3x 的地址是 0x5D)。

“故障”提示信息：如果在串行監視器中看不到“SCD30 故障”或“SFA3x 在線”字樣，請檢查您的格羅夫連接線。確保它們已牢固插入。

電壓下降：長電線可能會導致信號質量下降。如果您的傳感器距離 XIAO 超過 20 厘米，您可能需要將 I2C 速度進一步降低至 50000，或者在 SDA 和 SCL 上添加 4.7kΩ 的上拉電阻。

2. “302 已找到”谷歌表格錯誤

如果您的串行監視器顯示“數據已發送”，但您的表格中卻沒有任何內容顯示出來，那么問題幾乎總是出在谷歌部署環節上。

解決方法：您不能簡單地“保存”腳本。您必須前往“部署” > “管理部署”，編輯當前的部署項，并選擇“新版本”。每次更改腳本代碼時，都必須部署一個新的版本，否則該網址實際上會指向無效的代碼。

權限設置：請確?！罢l有權訪問”選項設置為“任何人”——如果設置為“僅本人”，那么 ESP32(它并未登錄您的谷歌賬戶)將無法訪問。

3. ESP32-C5 電源穩定性

SCD30 采用了一種會閃爍的物理紅外燈。這種閃爍會產生一個微小的“電壓下降”峰值。

癥狀：該設備會每 60 秒自動重啟一次(就在 WiFi 開啟并開始傳輸數據的時候)。

解決方法：在擴展板的 5V 和 GND 引腳之間添加一個 100μF 至 1000μF 的電容器，作為電源緩沖器，或者使用質量更好的 USB 數據線。

4. Sensirion SFA3x "Initial Burn-in"

如果在最初的 10 分鐘內你的甲醛濃度讀數波動很大，也不必擔心。

原因：SFA3x 電化學電池需要達到化學平衡狀態。為了獲得最準確的數據，請在拍攝“最終”數據截圖之前，讓設備運行至少 60 分鐘。

本文編譯自hackster.io
