“WiFi 感測技術”是智能家居的未來嗎?還是僅僅是一種實驗室里的奇思妙想?我花了數周時間利用 ESP32 構建了一個人體感應裝置，以探究我們是否終于能夠摒棄那些昂貴的傳感器了。

簡介：“物聯網的第六感”興起之因

在智能家居和物聯網領域，我們一直在尋找理想的入侵檢測傳感器。光電傳感器價格低廉，但對靜止目標無感知能力。毫米波雷達精度高，但價格昂貴且集成難度大。攝像頭功能強大，但會引發嚴重的隱私問題。

但近來，在開源社區中出現了一種“第四種選擇”：WiFi 感知技術。它正逐漸受到廣泛關注。

事情始于我注意到 Espressif Systems 公司的工程師們?cè)诿麨椤癳sp-csi”的一個 GitHub 倉庫中頻繁活躍的身影。這并非只是一個小的更新;而是對在標準 ESP32 芯片上解鎖信道狀態信息(CSI)的全面推動。幾乎與此同時，社區做出了回應。我看到了諸如“espectre”這樣的項目出現，它利用 CSI 進行頻譜分析。我還看到了研究人員發布使用深度學習進行二維室內定位的代碼。

這些說法簡直就像是科幻小說里的情節。埃斯普西菲公司的文件中甚至還包含了一個名為“esp-crab”的演示程序，在該程序中他們聲稱僅依靠無線網絡信號就能實現精確的手指動作追蹤。

這引起了我的好奇心。如果這種技術是真實存在的，它可能會使空間感知變得更加普及。我們不再需要價值 30 美元的雷達模塊了;只需一個價值 5 美元的微控制器就能完成任務。但它的可靠性如何?是否具有可復制性?還是說它只是一種脆弱的演示，僅在屏蔽的射頻室中才能正常工作?

為了回答這個問題，我從工作室里挑選了幾塊 Seeed Studio XIAO ESP32 板子，并決定從零開始搭建一個房間規模的傳感陣列。

理論：究竟什么是“犯罪現場調查”?

在開始構建之前，我們需要先弄清楚我們實際面對的是什么。我們大多數人對 RSSI(接收信號強度指示)都比較熟悉。RSSI 類似于測量聲音的“音量”;它能告訴你信號的響度如何，但除此之外就沒什么信息了。它波動幅度很大，提供的環境信息也非常有限。

信道狀態信息(CSI)則有所不同。如果說接收信號強度指示(RSSI)代表聲音的“音量”，那么信道狀態信息則代表聲音的“質感”。

在現代的 WiFi(正交頻分復用)技術中，數據是通過多個子載波(不同的頻率)同時傳輸?shù)?。?dāng)這些無線電波從發射器(TX)傳送到接收器(RX)時，它們會與墻壁、家具以及人體發生反射。這些反射導致波到達接收器的時間略有不同，從而形成了干擾模式。

CSI 能夠獲取每個子載波的振幅和相位信息。當人體在房間內移動時，會改變這些波的反射和散射方式。通過分析在整個頻率范圍內這些變化的“形態”，理論上我們能夠檢測出人體的存在、移動情況，甚至特定的姿勢。

第一階段： “你好，世界”與最初的挫敗感

我的探索之旅始于一個極其簡單的目標：將犯罪現場調查數據呈現在眼前。

為此任務，我選擇了 Seeed Studio 的 XIAO ESP32S3 板子。我喜歡這些板子，因?yàn)樗鼈凅w積極小，運算能力強大，足以處理相關計算，并且易于融入實際應用中。

我將 csi_send 示例程序上傳到了一臺 XIAO 計算機上，將 csi_recv 程序上傳到了另一臺計算機上。為了簡化設置，我只在兩塊電路板上安裝了標準的 FPC(柔性貼片)天線，并將它們平放在我的桌面上，兩者的間距約為 50 厘米。然后，我運行了名為 csi_data_read_parse.py 的 Python 腳本，在我的筆記本電腦上顯示數據流。

結果令人沮喪。

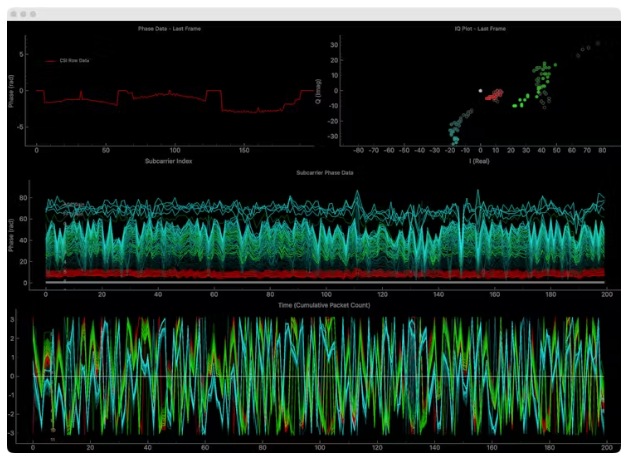

我原本期待能看到一個清晰的正弦波，它會隨著我的手部動作而變化。然而，我看到的卻是一片凌亂的鋸齒狀線條。這張圖表看起來就像雜亂的噪聲。我把手在這些板子上揮動——沒有任何變化。我跳上跳下——圖表依舊是一片混亂的模糊景象。

我花了兩天時間，懷疑可能是固件設置有誤，或者是 XIAO 硬件不兼容所致。我調整了參數，更換了 WiFi 信道，還重寫了 Python 解析器。但這一切都沒有效果。我基本上就是面對著雜亂的無線電信號噪聲。

第二階段：一切皆關乎物理學

在重新閱讀相關文檔并深入研究射頻理論之后，我意識到自己的錯誤并非出在軟件方面，而是源于物理原理。

?天線問題：大多數開發板所附帶的 FPC 天線是全向型的，但增益較低。將它們平放在桌子上時，會立即在緊挨著天線的桌面附近產生大量反射。我當時是在測量桌面，而不是整個房間。

?菲涅爾區：無線電波并非以極細的直線形式傳播;它們是在兩個天線之間形成的一個類似足球形狀的區域中傳播的，這個區域被稱為菲涅爾區。由于我把設備放在了桌子上，所以該區域的下半部分被桌子擋住了。

解決辦法：

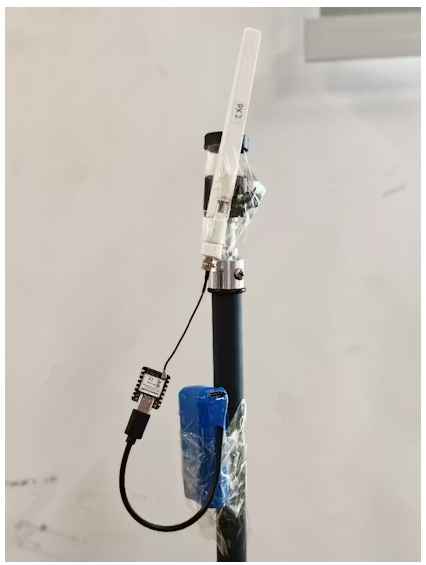

我搭建了一個合適的測試裝置。我把 XIAO 板安裝在三腳架上，將它們抬高至離地面 1.4 米的位置。至關重要的是，我斷開了 FPC 天線，并安裝了外部偶極子(桿狀)天線。

我重新啟動了這個程序。結果簡直是天壤之別。

圖表呈現出了一種穩定的節奏。當我靜止不動時，線條是平緩的。而當我邁出一步時，波形便呈現出了一種美妙而獨特的形態。我終于能在數據中看到“我自己”了。這就是轉折點——這項技術真的奏效了。

第三階段：從數據到檢測(“警報線”)

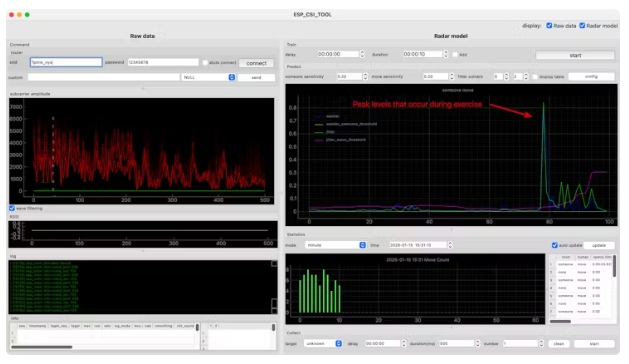

既然我已經有了干凈的數據，我就想用它來做些有用的事情。于是我切換到了 esp-radar/console_test 這個示例程序。這個固件包含了 Espressif 公司專有的算法，用于過濾噪聲并做出判斷：“有人在這兒”或者“房間是空的”。

我在客廳里把這兩根三腳架擺放在相距兩米的位置。

這場表演出乎意料地精準。它就像一條無形的觸發線。當我直接站在兩個支架之間時，串行控制臺立刻發出“有移動檢測到”的警報聲。這感覺太神奇了——一個沒有鏡頭、沒有活動部件、只有空氣的傳感器。

然而，其局限性很快就顯現出來了。如果我站在接收器后方兩米處，它就會忽略我;如果我坐在地上，它也會錯過我。單個設備只能形成一條“檢測線”，而非“檢測場”。要監測一個真實的房間，我需要更廣泛的覆蓋范圍。

第四階段：構建“感知陣列”

為了解決盲點問題，我決定加大規模。我制定了一個使用 4 個 Seeed Studio XIAO ESP32 設備的多設備陣列方案。

我使用了一個針對 XIAO 生態系統進行了優化的修改版代碼庫。該代碼允許多個接收器向中央節點進行數據回傳。

布局策略：

我將這些設備布置起來，形成了一個感知區域的網格狀布局：

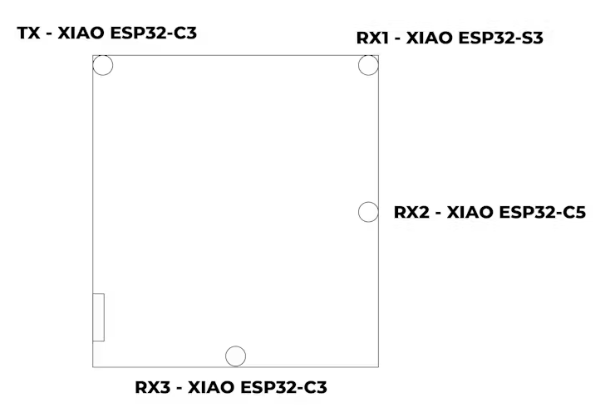

?發射器(TX)：位于房間的東北角。

?接收器 1(RX1)：位于西南角(與之相對的對角位置)。它覆蓋了主要的步行通道。

?接收器 2 及 3：置于相鄰墻壁的中間位置。

這種布局確保了無論我在房間中的位置如何，我都會干擾到至少一對設備的菲涅爾波帶區域。

用戶界面：

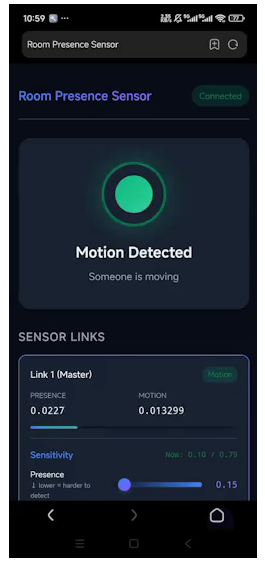

該項目包含一個托管在主 ESP32 上的簡易網絡服務器。我在手機上打開了其 IP 地址。該界面很簡單：有一個顯示“存在”、“清除”或“移動”的狀態指示器，還有一個顯示信號變化情況的滾動圖表。

我走進房間。狀態隨即切換到了“運動”模式。

我走到那個拐角處，那里通常是視線盲區。狀態顯示仍為“存在”。

我坐在沙發上，保持了相對靜止的姿勢。系統停頓了一秒鐘，但狀態仍顯示為“在線”。

成功了。我成功地把整個客廳都改造成了一個傳感器系統。

結論：這是否已準備好投入實際應用?

在與這款“WiFi 信號陣列”共處一周之后，我對它的優缺點有了清晰的認識。雖然其“酷炫程度”令人驚嘆，但實際情況卻并非如此簡單明了。

1. 電力消耗問題

這是最大的難題。與 Zigbee 或 LoRa 傳感器不同，這些傳感器通常 99%的時間都處于休眠狀態，而 CSI 傳感器則需要 WiFi 無線電設備始終保持全功率工作狀態，每秒要發送數百次數據包。

小 ESP32 設備運行時會發熱。這些設備不能用電池供電，因?yàn)閹追昼妰?nèi)電池就會耗盡。你需要將 USB-C 數據線鋪設到房間的每個角落，這樣一來就破壞了“隱形”的美感，除非你把插座布置得恰到好處。

2. “校準的困境”

這個系統對環境非常敏感。如果我把咖啡桌挪動一下，反射的圖案就會發生變化。如果我打開窗戶，圖案也會隨之改變。

要使系統正常運行，需要經歷一個“校準”階段，在此期間房間必須完全空無一物。如果添加了一件新家具，通常就需要重新校準基準值。與僅能正常工作的 PIR 傳感器相比，這種關系需要進行頻繁的維護。

3. 復雜性與準確性

我的四設備組合系統在檢測精度方面達到了約 80% 的水平，而我的商用 24GHz 微波雷達的精度則略低一些。

諷刺的是，為了獲得更高的精度，你需要更多的設備(更多的接收端節點)。但增加更多的設備會加劇網絡擁堵，并使校準過程變得更加繁瑣。這就是所謂的“邊際效益遞減定律”。

4. 未被發掘的潛力：深度學習

我所搭建的這套系統運用的是基本的統計邏輯(如果差異值大于閾值，則為人類)。而真正的未來則在于深度學習。

理想情況下，我們會將這些 CSI 數據輸入到運行神經網絡的樹莓派或英偉達 Jetson 上。有了足夠的訓練數據，人工智能就能學會“波形 A”代表“行走”，而“波形 B”代表“坐在沙發上”。然而，這會大幅增加成本和所需的技術技能，使其超出了簡單的家庭自動化DIY范疇。
