引言

VOIP是VOICEOVERIP的簡寫，即將語音業務通過IP網絡來進行承載之意，日常所說的IP電話即是VOIP的一種典型應用。VOIP是主要通過語音分組來實現的，在VOIP中,數字信號處理器（DSP）將語音信號封裝成幀并儲存在分組包中進行傳輸。從最早的INTELNET電話到現在，得益于迅速發展的集成電路技術，使得DSP、CPU的處理能力得到了極大的加強，推動了VOIP業務的發展。

目前中南地區正在建設的FA36傳輸網是為中南地區民航空管部門提供數據通信服務的基礎網絡平臺，是服務于民航的專用網絡。它以IP交換技術為核心，通過FA36設備的強大服務提供能力，它能夠?qū)Χ喾N業務提供支持，當然也包括VOIP業務的支持。如何在其上布署VOIP業務，成為了我們研究的問題。

VOIP的基本原理

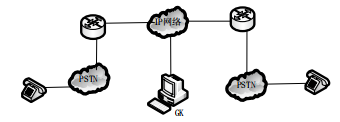

傳統的電話網是以電路交換方式傳輸語音，所要求的傳輸寬帶為64Kb/s。而VOIP如前所述是以IP分組交換網絡為傳輸平臺，對模擬的語音信號進行壓縮、打包等一系列的數字化處理，使之可以采用無連接的UDP協議進行傳輸。就目前來說,大部分VOIP設備廠家所采用的都為ITU-T建議的H.323協議族。圖1所示就是路由器作為網關設備用來連接PSTN網絡與IP數據網絡的示意圖。

圖1  路由器作為網關設備用來連接PSTN網絡與IP數據網絡的示意圖

在圖1中，路由器通常作為網關設備用來連接PSTN網絡與IP數據網絡,用戶經PSTN設備連接IP語音網關（路由器），在網關處將模擬語音數據轉換成數字信號進行壓縮打包，讓它成為可以在IP網絡上傳輸?shù)姆纸M語音數據。后經IP網絡傳遞至被叫端的IP語音網關（路由器），在被叫端將IP語音數據還原成可識別的模擬語音信號，經PSTN傳送至用戶電話終端。由于中繼控制和路由功能的需要，可能還會在中間加上網守設備（GK）?？偟膩碚f，VOIP的傳輸過程可以具體分為以下幾個階段。

1.1語音-數據轉換

語音信號一般是模擬波形，通過IP方式來傳輸語音，不管是實時應用業務還是非實時應用業務，首先要對語音信號進行模擬數據轉換，也就是對模擬語音信號進行8位或6位的量化，然后送入到緩沖存儲區中，緩沖器的大小可以根據延遲和編碼的要求選擇。許多低比特率的編碼器采取以幀為單位進行編碼。典型幀長為10~30ms?？紤]傳輸過程中的代價,語間包通常由60、120或240ms的語音數據組成。數字化可以使用各種語音編碼方案來實現，目前采用的語音編碼標準主要有ITU-TG.711、G.729、G.723等。源和目的地的語音編碼器必須實現相同的算法，這樣目的地的語音設備才能正確還原模擬語音信號。

1.2原數據到IP的轉換

一旦語音信號進行數字編碼，下一步就是對語音包以特定的幀長進行壓縮編碼。大部分的編碼器都有特定的幀長,若一個編碼器使用15ms的幀，則把從第一來的60ms的包分成4幀，并按順序進行編碼。每個幀合120個語音樣點(抽樣率為8kHz)。編碼后，將4個壓縮的幀合成一個壓縮的語音包送入網絡處理器。網絡處理器為語音添加包頭、時標和其他信息后，通過網絡傳送到另一端點。語音網絡簡單地建立通信端點之間的物理連接(一條線路)，并在端點之間傳輸編碼的信號。IP網絡不像電路交換網絡，它不形成連接，它要求把數據放在可變長的數據報或分組中，然后給每個數據報附帶尋址和控制信息，并通過網絡發送，一站一站地轉發到目的地。

1.3傳送通道

在這個通道中，全部網絡被看成一個從輸入端接收語音包，然后在一定時間①內將其傳送到網絡輸出端。/可以在某一范圍內變化，反映了網絡傳輸中的抖動。網絡中的節點檢查每個IP數據附帶的尋址信息，并使用這個信息把該數據報轉發到目的地路徑上的下一站。網絡鏈路可以是支持IP數據流的任何拓結構或訪問方法。

1.4IP包與數據的轉換

目的地VOIP設備接收這個IP數據并開始處理。網絡級提供一個可變長度的緩沖器，用來調節網絡產生的抖動。該緩沖器可容納許多語音包，用戶可以選擇緩沖器的大小。小的緩沖器產生延遲較小，但不能調節大的抖動。解碼器將經編碼的語音包解壓縮后產生新的語音包，這個模塊也可以按幀進行操作，完全和解碼器的長度相同。若幀長度為15ms，使60ms的語音包被分成4幀，然后它們被解碼還原成60ms的語音數據流送入解碼緩沖器。在數據報的處理過程中，去掉尋址和控制信息，保留原始的原數據，然后把這個原數據提供給解碼器。

1.5數字語音到模擬語音的轉換

播放設備將緩沖器中的語音樣點取出送入聲音驅動設備,將其還原成可識別的模擬信號，經用戶線路傳送到用戶終端。

VOIP的呼叫流程

由于VOIP主要是一種軟件解決方案，在路由設備中需要采用相應的模塊話語音插卡來實現，因此，其呼叫流程可以大概分為以下幾個過程:

用戶摘機，語音用戶卡實時檢測用戶的摘機動作。

模塊化語音卡將用戶的摘機信號傳送到路由器的VOIP信號處理模塊。

用戶聽到VOIP的會話應用程序播放的撥號音，然后開始撥號;

VOIP會話應用程序收集用戶所撥打的號碼，同時實時地與已配置的被叫號碼模板進行匹配操作。在成功匹配后,號碼將被映射至某網關設備(可以是小型的PBX)。

主叫網關利用H.323協議和被收網關發起呼叫，并為每一路呼叫建立通路，用以發送和接收語音數據。

被叫側網關接收到IP側的H.323呼叫，同時根據自身的號碼匹配被叫模板來尋找目的地址。如果呼叫為PBX來處理的話，就通叫PSTN信令將呼叫送到PBX處理。

在呼叫連續的過程中的H.323階段，兩端協商所使用的語音編碼方式，并使用RTP協議來傳遞語音數據。

RTP語音通道用于在IP網絡上傳輸呼叫過程中的提示信號及其他可在帶內傳送的信號。

呼叫的任何一方掛機，VOIP會話應用程序?qū)⒔Y(jié)束會話，然后等待新的呼叫。

FA36網絡支持的VOIP應用

路由器通常用作網關設備，用于完成電路交換至分組交換的轉換。FA36設備正是基于華為3COM公司的AR46、AR28系列路由器升級設計而成，該系列路由器擁有不同的板卡，可以提供不同的語音用戶線接口，分別為FXS、FXO、E&M、數字E1等接口，其操作系統VRP(通用路由平臺)語音特性更是可以支持包括靜音壓縮、舒適噪聲、防止抖動和亂序、QOS功能、忙音自動檢測、免打擾、遇忙轉移等功能。

FXS應用

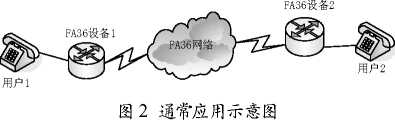

FXS(ForeignExchangeStation)模擬語音用戶線，通常稱為普通電話業務端口，一般與只有FXO用戶線的終端設備相連并提供鈴流、電壓及撥號音。目前在FA36中，有FXS板卡相支持，分別有2、4、8口等幾種配置，在空管業務中常用于管制移交電話以及勤務電話。圖2所示為其常用應用示意圖。

此時，通常將電話線路直接入FA36設備中的FXS卡,利用綜合布線將其延伸至管制席位或者網絡維護員席位。由于接口模塊的設計，此接口為RJ45八針設計，話音業務只利用到了其4(RING)、5(TIPS)兩根針腳。其典理配置如下：

令用戶1的號碼為11000,LO地址為1.1.1.1,用戶線接在1/0/0上；令用戶2的號碼為22000,LO地址為2.2.2.2,用戶線接在1/0/0上。這樣，F(xiàn)A36設備1的配置如下：[FA36-1]voice-setup

dial-program

entity1voip

match-template22?…

addressip2.2.2.2

entity1000pots

match-template11000

line1//0/0

[FA36-2]voice-setup

dial-program

entity1voip

match-template11?…

addressip1.1.1.1

entity1000pots

match-template22000

line1//0/0

若要配置成熱線電話，則需要在相應的線路上使用命令PRIVATE22000即可。

E&M語音應用

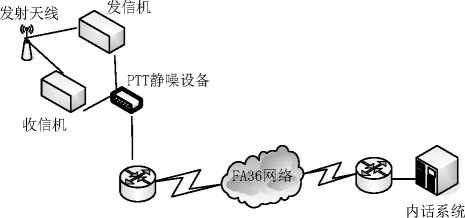

模擬E&M(Ear&Mouth)語音用戶線，它支持模擬E&M信令，將每個用語音連接分為中繼電路側和信令單元側。PBX在M線上給路由器提供信號，E線上接路由器的信號。目前在FA36設備中有E&M板卡來支持，它有2口、4口兩種端口配置可選。它主要提供E&M模擬中繼線的接入及處理,實現語音信號在數據通信網絡上的傳輸。在空管業務中，常用于VHF信號的傳輸。圖3所示為其常見應用鏈接圖。

圖3  常見應用鏈接圖

此時，將內話系統E&M模擬中繼線接入FA36的E&M卡，利用FA36網絡將其延伸至甚高頻臺點，將管制員場聲音送至發射機，同時收信機將飛行員話音收回至內話系統。由于話音數據采樣、打包、傳送的時延特性以及人耳的回音感覺，需要在FA36設備前端添加PTT靜噪設備，在管制員說話時將自己聲音抑制。由于經歷了了長距離傳送，語音的質量和音量上可能會有一些差異，可以使用RECEIVEGAIN、TRANSMITGAIN來調整音量增益，以控制音量的大小?？梢岳肅OMPRESSION來改變數據編碼方式，以獲取不同的話音質量。目前來說，F(xiàn)A36支持的幾種壓縮方式如表1所列。

表1 FA36支持的幾種壓縮方式

其典型配置如下：設甚高頻臺點這邊的FA36設備IP地址為2.222,E&M語音接在1/0/0端口，內話系統這邊的FA36設備IP地址為1.1.1.1,E&M語音接在1/0/0端口。[FA36-NEIHUA]voice-setup

dial-program

entity1voip

match-template22?…

addressip2.2.2.2

[FA36-NEIHUA]subscriber-line1/0/0

private-line22001

em-signalpassthrough

open-trunkcallermonitor60

[FA36-VHF]voice-setup

dial-program

entity1000pots

match-template22001

line1/0/0

[FA36-VHF]subscriber-line1/0/0

em-signalpassthrough

open-trunkcalled

E1數字語音中繼

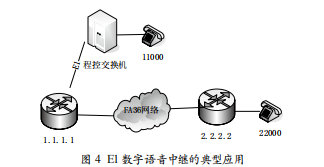

數字E1語音用戶線的端口帶寬為2.048Mb/s,分為32個時隙(TS0-TS31),每個時隙的帶寬為64Kb/s,它支持R2、DSS1、數字E&M信令。在FA36設備中，有相應的CE1中繼板來支持。在空管業務應用，通常用它接入程控交換機，用來延伸電話業務。其典型應用如圖4所示。

該應用的典型配置如下：令程控交換機側的FA36IP地址為1.1.1.1，用E1連接程控交換機，接號信令為中國一號R2信令，接口為1/0/0；令遠端FA36IP地址為2.2.2.2，用FXS板連接一路電話業務。

[FA36-CHENGKONG]

#

controllere112/0/0#配置組

timeslot-set1timeslot-list1-31signalr2

voice-setup#配置被叫號碼

dial-program

entity1100pots

match-template11000

line2/0/0：1

entity2200voip

addip2.2.2.2

[FA36-YUANDUAN]

VOICE-SETUP

Dialprogram

Entity2200pots

Match-template22000

Line1/0/0

Entity1000voip

Match-template11…

Addip1.1.1.1

4結語

隨著科技的發展，DSP和CPU處理能力會越來越越強，必能夠克服VOIP在語音處理上的延時等弊病。隨著編碼方式的改進，VOIP以其廉價高效的特性必然得到長足的發展。
