引 言

伴隨網絡帝國的崛起、移動技術的融合發展以及創新的民主化進程，智慧城市已經滲入到人們生活的各個方面，“互聯網 + 燃?xì)狻钡男率嚼砟钊谌氲酱蠼媳薄１疚奶岢龅娜細?IC 卡圈存機針對普通 IC 卡燃?xì)獗碓O(shè)計，聯合中國銀行， 使 IC 卡表普通居民用戶、工商業用戶可以 24 小時隨時隨地購買天然氣，大大提高了用戶體驗，降低了燃?xì)夤镜倪\(yùn)維成本。

1 圈存機設計思路

燃?xì)饫U費一直以來只能在燃?xì)夤净虼頇C(jī)構進行辦理，燃?xì)?IC 卡圈存機的出現完全摒棄了這種模式，用戶只需在手機網絡繳費后，在就近的燃?xì)?IC 卡圈存機上將氣量寫入 IC 卡，便可繼續正常使用燃?xì)狻?

1.1 圈存機網絡結構

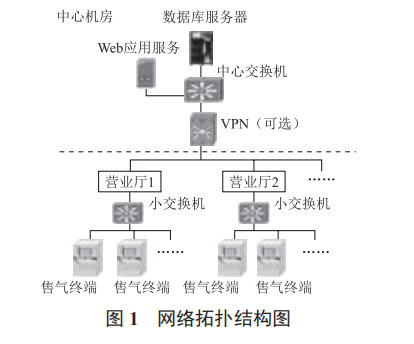

圈存機的網絡結構以最簡應用為主，同時具備數據傳輸安全、訪問速度快的特點。交換機與各終端節點間采用易維護、配置靈活、故障隔離檢測容易、網絡傳輸數據快的星型結構，主干線路選用 10/100 Mbit/s 到桌面，100 Mbit/s 連接到主機的快速以太網 [1]。另外，公司及各營業廳可通過 VPN 連接到中心交換機。網絡拓?fù)浣Y(jié)構如圖 1 所示。

整個結構自頂向下，數據庫居于頂端，是整個網絡的核 心 ；Web服務器主要負責應用系統的發布，以及售氣點終端機對系統進行訪問的管理 ；各營業廳售氣終端通過 Web服務器對系統進行操作，完成客戶檔案管理、售氣等管理業務 ； 售氣終端即圈存機，放置于社區、燃?xì)夤?、銀行等公共場所， 方便用戶使用。

1.2 軟件系統架構

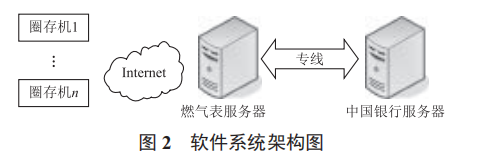

軟件系統主要采取開源的 iBatis 持久層框架，圈存機通過互聯網與燃?xì)獗矸?wù)器連接，兩者之間傳輸?shù)臄?shù)據均經過加密。燃?xì)獗矸?wù)器與中國銀行服務器間利用 VPN（虛擬專用網絡）專線實現，確保支付及充值確認碼的安全 [2]。軟件系統架構如圖 2 所示。

1.3 系統業務流程

圈存機的充值實現需要由燃?xì)夤?、中?guó)銀行、燃?xì)獗韽S家共同參與，進而完成向 IC 卡充值，滿足“讓網絡數據多跑路，讓群眾少跑路”的智慧城市建設要求。用戶可直接在中國銀行手機銀行上進行繳費，輸入燃?xì)獗韺?duì)應的 14 位燃?xì)饪ㄌ?hào)，核對信息無誤后輸入要購買的氣量或金額，繳費成功后會收到充值確認碼。用戶可在就近的圈存機上進行寫卡操作，寫卡時核對信息無誤后，輸入充值確認碼，點擊寫卡， 成功后便可插入自家燃?xì)獗韮?nèi)，正常使用天然氣。圈存機寫卡業務流程如圖 3 所示。

圖 3 圈存機寫卡業務流程圖

圈存機除了寫卡外，還可進行讀卡操作，以便用戶進行信息查詢。正確插入燃?xì)?IC 卡，點擊屏幕上的“讀卡”，會出現如圖 4 所示的用戶信息。

圖 4 讀卡信息界面

2 關鍵技術的使用

本文系統主要實現以下功能 ：

(1) 通過預加載技術，提高用戶操作的體驗度

圈存機在設計時專門添加預加載技術，在網頁全部加載之前，對一些主要內容進行加載，以提供給用戶更好的體驗， 減少等待時間 [3]。用戶在使用圈存機時，后臺將所需資源提前請求加載到本地，需要用到時直接從緩存提取資源，避免了頁面內容過于龐大，而未使用預加載技術的頁面就會長時間地展現為一片空白。

(2) 通過雙重身份認證，防止非法終端連接

安裝圈存機時，必須通過加密狗 + 授權文件雙重身份驗證完成注冊，缺一不可，一定程度上可防止非法終端的連接。圈存機利用 Obj，DLL，Active 控件提供操作軟件狗的接口函數，在應用函數中直接對其進行調用，一定程度上有效地阻止了潛在威脅。安裝圈存機所需的序列號、注冊碼以及注冊文件均通過 AES 的加密方式進行傳送。

(3) 動態生成隨機數，保證寫卡安全可靠

動態口令使用便捷，且具有與平臺無關性，其優勢在于與各種業務系統快速無縫互操作，是一種較為穩定、高效、支持多種認證模式的身份認證技術，已應用于多種行業 [4]。本文圈存機采用動態生成的方式，用戶繳費成功后，系統根據專門的算法生成一個不可預測的隨機數字組合（即充值確認碼）返回給用戶，用戶在圈存機上寫卡時，只有輸入正確的充值確認碼，方可進行寫卡操作。填寫充值碼界面如圖 5所示。

圖 5 填寫充值碼界面

(4) 通過消息互鎖機制，防止多卡操作的問題

本文消息互鎖機制分同時間同卡號互鎖和不同時間同卡號互鎖兩種方式。圈存機系統采用多線程訪問機制，當一個線程訪問該類的某個數據時，系統進行自動檢索，若發現有相同卡號同時存在，鎖死該卡號使其不能再進行其他操作， 進而防止出現非法盜用的現象。另外，若用戶的 IC卡丟失， 當用戶補辦后，系統會自動將原先的IC卡鎖死，不得再次使用。

3 圈存機特點

圈存機的設計實現了用戶就近充值寫卡，改變了之前必須去燃?xì)夤境渲档木置妫瑫r(shí)還具備以下特點 ：

(1) 中國銀行便捷繳費充值

中國銀行手機 APP 與終端圈存機利用接口通信，IC 卡用戶直接通過中國銀行手機銀行進行燃?xì)饫U費，對于用戶、燃?xì)夤?、銀行以及燃?xì)獗韽S家都是利好的事情，可謂“一舉四贏”。

(2) 設備投入小、運營成本低

該系統可直接利用目前現有且成熟的內部網絡與相關設備，無需投入過多設備費用。用戶直接在圈存機上寫卡，省去了燃?xì)夤敬罅康娜肆Α⑽锪Γ档土巳細夤镜倪\(yùn)營成本。

(3) 系統安全性高

所有的應用程序都在中心 Web 服務器上，不會暴露給客戶端，降低了程序與數據被篡改的可能性 [5]。由于客戶端瀏覽器必須通過 Web 服務器，降低了非法訪問數據庫的可能性， 成熟的Internet 網絡以及VPN 設備保證了網絡傳輸?shù)陌踩浴?

(4) 客戶端維護方便

圈存機可實現繳費票據打印，為燃?xì)夤救細鈽I(yè)務功能提供更多接口，方便業務擴展。

4 結 語

本文提出了智慧燃?xì)馕锫?lián)網燃?xì)獗砣Υ鏅C(jī)應用系統，該系統采用 B/S 架構，利用 JavaEE 技術平臺進行搭建，聯合中國銀行，實現了用戶就近充值寫卡。據悉，第一批 IC 卡燃?xì)獗砣Υ鏅C(jī)已在閻良地區 10 個地方進行試點，目前效果良好，得到了廣大用戶一致好評。
