引言

接入網在電信網中具有極其重要的地位，對今后的發展起著關鍵作用。目前，市場上接入網部分較為成熟的產品，如華為FA16,在電信、民航、鐵路等行業有著廣泛的應用。由于該產品投入市場已10多年，后續的更新?lián)Q代就成為當前用戶急需解決的問題，為此，本文就近期對華為的新一代接入網UA5000的測試情況進行了分析和總結。

1UA5000的特點

UA5000比其他傳統的PCM設備具有眾多優點，如上行接口比較豐富，可提供光纖、以太網、2M等多種上行接口；可做到1+N(NW32)個干線路由，且切換時間比FA16系統短,基本做到無縫切換；可進行雷達數據廣播，給雷達數據接入帶來極大的方便；可以與FA16設備一起靈活組網，且大部分業務板卡完全通用。

為更進一步了解UA5000的優缺點，搭建了以下測試平臺對設備進行業務承載測試。

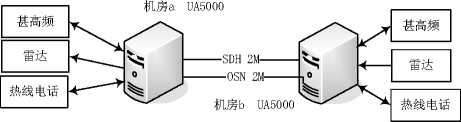

在機房a、b、c各安裝一臺UA5000設備，采用SDH、OSN雙干線，承載業務均為窄帶信息，包括甚高頻、雷達數據、熱線電話、異步電報等。圖1所示為測試平臺對設備進行業務承載測試示意圖。

圖1測試平臺對設備進行業務承載測試圖

本系統的測試工具包括PC機、數據分析儀、音頻表、數字示波器等。相關的測試內容如下：

1.1VHF業務及保護切換測試

對機房a、b的UA5000設備之間進行測試，就是手動中斷主用的SDH2M從測試業務切換至備用的OSN2M所需的時間，并可對下面情況進行測試記錄：

一是在機房bUA5000處取一個甚高頻通道向機房a方向做環，在機房aUA5000處接音頻表自發自收，同時接上示波器記錄音頻波形。

二是通過手動中斷主用的SDH2M記錄音頻切換至備用的OSN2M所需的時間。因斷開主用2M的收、發線導致業務保護切換的時間不一致，故取較長的時間記錄數據，記錄表格如表1所列。

表1的結果顯示，甚高頻業務的話音保護切換時間保持在110ms以內，理論上不影響通話。

1.2數據業務測試

新版本的H601SRX可以實現子速率端口DTE、DCE時鐘方式的切換，并可以實現雷達廣播、數據端口獨立傳輸?shù)墓δ?。引接一路雷達信號輸入機房bUA5000；在機房aUA5000進行雷達接收，分別接上數據分析儀、雷達測試系統進行測試。

1.2.1SRX板DTE時鐘方式測試

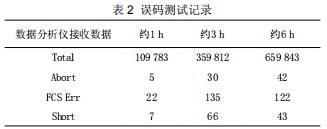

在機房bUA5000的雷達輸入端口上使用DTE時鐘方式接入內時鐘方式的雷達信號，然后由機房aUA5000接數據分析儀，對輸出雷達進行誤碼測試的測試記錄如表2所列。

表2結果顯示，DTE方式丟包誤碼很多，對雷達信號的影響較大，目前的版本暫不適合使用。這種DTE方式是新SRX的功能，目前還不是正式版本，仍處于試驗階段，將聯系華為研發部門繼續改進。

1.2.2SRX板DCE時鐘方式測試

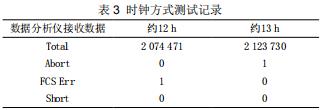

在大和章發機房UA5000的雷達輸入端口上使用DCE時鐘方式，接入外時鐘方式的大和章雷達信號，在機房aUA5000接數據分析儀對輸出雷達進行誤碼測試。這種方式與目前FA16的雷達接入方式相同。其測試記錄如表3所歹

表3的結果顯示，DCE方式幾乎沒有丟包誤碼。

1.2.3業務保護切換測試

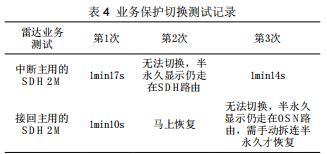

該測試主要是用手動中斷主用的SDH2M測試業務切換至備用的OSN2M所需的時間。先將測試記錄列于表4。

測試結果顯示，目前的H601SRX對業務的保護切換實現得還不完善，有一定幾率無法正常切換到備用的2M干線上,而且正常切換的時間相比甚高頻、熱線電話要長。

2熱線電話業務測試

2.1熱線振鈴測試

該測試就是分別在機房a和機房b的電話機摘機，測試對方電話機能夠正常振鈴，并對測試情況進行記錄。測試時,首先在機房a電話機摘機，機房b電話機正常振鈴；接著在機房b電話機摘機，機房a電話機正常振鈴。

2.2熱線通話質量測試

在雙方摘機建立熱線通話后，測試話音質量等。其測試記錄為：雙方摘機后，進行通話測試，測試結果顯示，通話質量良好，無中斷無延時，音量正常。

2.3業務保護切換測試

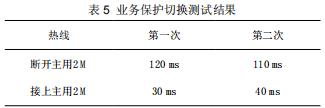

通過手動中斷主用的SDH2M測試業務切換至備用的OSN2M所需的時間。其測試記錄為：在機房a電話機長按數字鍵，在機房b電話機處并接示波器顯示信令的波形;之后,斷開主用的SDH2M，業務切換至備用的OSN2M，記錄切換時間(即示波器信令變化的時間)如表5所列。

結果顯示，熱線電話的切換時間也在120ms內，理論上不影響通話。

3異步電報業務測試

通過SRX板的異步工作方式來實現電報業務的傳輸。在測試過程中，使用數據分析儀仿真異步數據接入機房aUA5000節點，傳到機房bUA5000節點，通過打環將異步數據返回至機房a節點，設備連接如圖2所示。

測試時，可使用數據分析儀將一段字符串(“THEQUICKBROWNFOXJUMPSOVERALAZYDOG0123456789”)以異步數據的方式送入機房aUA5000節點，經機房b的端口環回后，在機房a用數據分析儀接收發回的字符串，對比發出與接收到的字符串，比較是否發生變字。

測試時，當機房a及機房bUA5000節點均使用舊版本的H301SRX板時，重復50次,對比每次的發收字符串組，均未發生變字；之后，當機房a及機房bUA5000節點均使用新版本的H601SRX板時，進行測試，其返回的字符串均發生大幅改變。

可見，使用舊版本的H301SRX板可以實現異步電報的傳輸，而新版本的H601SRX所返回的字符串均發生大幅改變。

4結語

UA5000能夠較好地完成各類窄帶信息的傳輸，其接口類型豐富，適用范圍廣，且能夠?qū)崿F(xiàn)與舊接入網FA16的平滑過渡。在具體業務上還有些小的問題需要解決，主要體現在以下幾點:

第一，在語音信息方面，包括甚高頻傳輸、熱線電話等,UA5000能夠較好地進行業務支撐，能滿足各種用戶的傳輸需求，但在V5電話方面需進行改進，而且傳輸環節較多。

第二，在數據通信方面，新的H601SRX可實現DTE時鐘方式，但是數據傳輸?shù)馁|(zhì)量依然不理想，在DTE時鐘方式下傳輸數據的丟包誤碼率基本在10-5數量級。已經歷多個SRX軟件版本的測試(最新版本是V110),結果依然沒有太大改善；H601SRX對業務的保護切換實現得還不完善，有一定幾率無法正常切換到備用的2M干線上，而且正常切換的時間相比甚高頻、熱線電話要長。

第三，在異步傳輸方面，新的H601SRX實現異步數據傳輸質量不好，會導致字符變字。

目前，上述問題已反饋給研發部門研究解決，同時也值得有意嘗試使用該設備的單位借鑒。
