羅德與施瓦茨在原有R&S ATS1800C產品系列上進行了擴展,推出了新產品R&S ATS1800M。R&S ATS1800M是一款基于緊縮場(CATR)的5GNR毫米波暗室,通過增加兩個邊室,該毫米波暗室成為市場上唯一的單系統針對OTA測試的解決方案。并能夠支持基于完整3GPP協議一致性的5GNR毫米波終端進行無線資源管理(RRM)測試,包括多個到達角(AoA)。

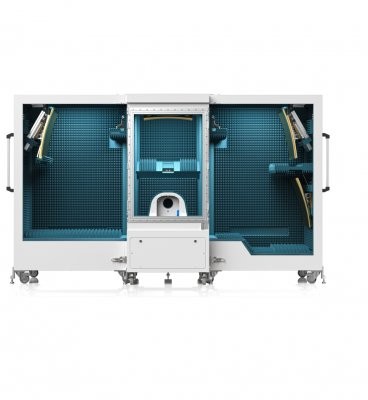

R&S ATS1800M 5G NR毫米波測試箱配有四個CATR反射器。

R&SATS1800C針對OTA測試采用了創新技術。它采用鍍金CATR反射面,在其無比緊湊的外形中創造了一個大的靜區(QZ),即可用測量區域。作為一款高度靈活的解決方案,R&SATS1800C支持熱力學測試和帶外(OOB)測試等多種應用。通過增加新的邊室選項,R&S ATS1800C還支持兩個AOA的RRM測試。

與只有單一CATR的R&SATS1800C不同,R&SATS1800M有4個CATR反射面,每個都有30厘米的靜區。通過四個靜區的重疊,在它們的交叉點形成了一個30厘米的組合靜區,這樣一來被測設備(DUT)從各個方向都能被一個大 的靜區包圍。這種設置允許測試者對DUT同時進行不同角度的信號到達測量,就像在真實網絡中一樣。較大的靜區能讓測量的不確定度顯著降低,還可以在不清楚天線位置的情況下對DUT進行測試(黑盒測試)。相比較業界其他解決方案,該創新優勢使R&SATS1800C成為服務商的理想解決方案。

RRM測試旨在盡可能高效地使用有限的射頻資源,并幫助避免同信道干擾。用于RRM測試的3GPP規范定義了五對不同的角度,基站信號之間的相對角度差為30°、60°、90°、120°和150°。R&SATS1800M僅增加了三個附加反射面即可滿足這一要求。原版R&S ATS1800C也可以加裝這一邊室擴展選項,加裝后還可以恢復原狀。

羅德與施瓦茨提供R&S ATS 1800C CATR 5G NR毫米波暗室和R&S ATS1800M多反射面擴展。
