從2012年谷歌發布AR眼鏡的DEMO演示之后，行業內對于AR智能眼鏡進行了眾多的嘗試，但并沒有大家期待的像手機一樣大規模普及開來，成為人人佩戴的新一代個人電子設備爆品。原因是什么？本文從AR眼鏡的背后技術進行剖析。

AR眼鏡未能大規模普及的原因

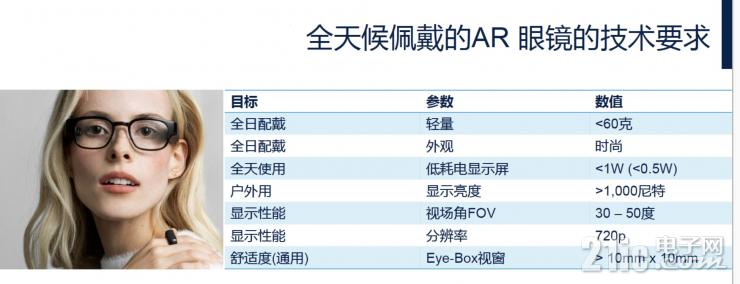

智能眼鏡和增強現實密不可分，被視為是AR的最為關鍵的落地應用。限制AR眼鏡大規模普及的原因首先就是其目前的整體規格并不理想。一款好的AR眼鏡應該是和我們現在的眼鏡接近的體驗，適合全天候佩戴，而不是因?yàn)楣δ苄远^多地影響到人機體驗。意法半導體亞太區MEMS產品及應用副總裁Davide BRUNO表示，首先重量要輕，小于60g為宜；第二是外觀尺寸要小，電池、硬件和所有系統都要收斂在一個普通眼鏡的尺寸上；第三點是功耗要低，可以像智能手機那樣白天使用晚上充電；第四點是能夠在戶外的強光條件下也能達到好的圖像亮度，視場角和分辨率等參數要足夠支持。

如果AR眼鏡要實現大規模普及，令一點必不可少的是需要有足夠多的內容支撐，這就需要更多的內容開發者、系統開發者參與進來。但由于之前的底層硬件方案并不統一，所以上層的系統搭建到內容創作也難以形成規模。

所以綜上所述，首先要有一套合適的底層硬件方案，能夠?qū)崿F(xiàn)適合全天候佩戴的眼鏡規格。然后行業內需要在其上進行標準的統計化，形成垂直的AR眼鏡生態。最終才能實現系統UI的大成、內容的繁榮，與用戶使用形成雙輪驅動的良性邁進，真正迎來大規模普及。

LBS是最適合的AR眼鏡方案

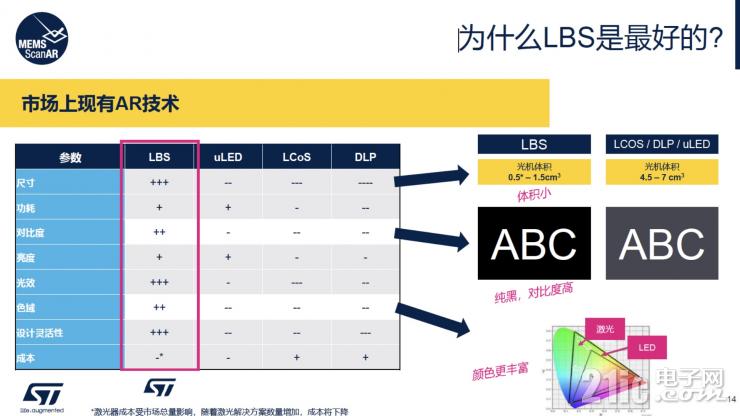

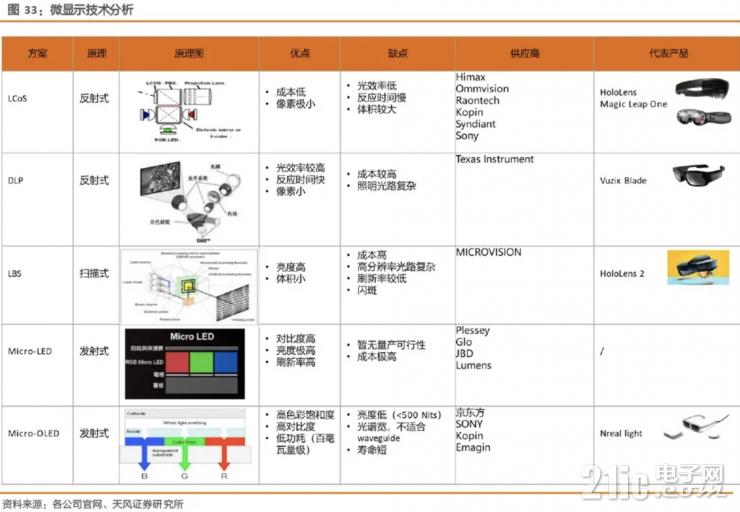

在AR眼鏡方案實現上，最為關鍵的硬件方案是圖像的顯示。目前市場上的AR技術有LBS、uLED、LCoS和DLP等。下圖是來自網絡搜索的一個關于微顯示技術分析，從原理上分為反射式、掃描式和發射式，從最終效果上來看有優劣。但近期隨著ST在 LBS方案上的一些技術突破，讓LBS成為了更具競爭力的方案。

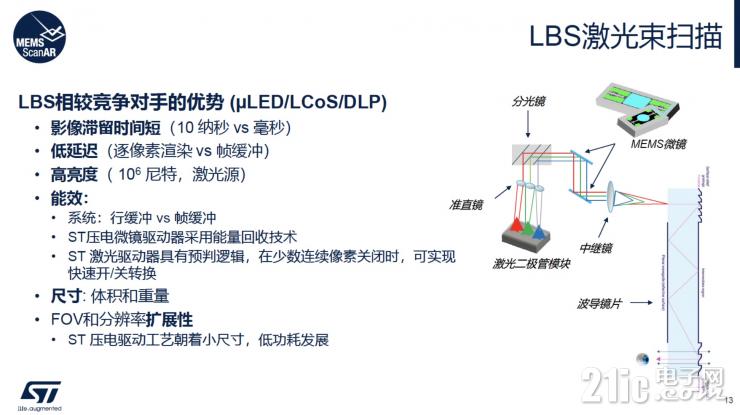

LBS（激光束掃描）系統主要由激光和光學器件、以及MEMS Mirror組成。RGB三色激光從激光模組發出后，經由光學元件做準直和合光后抵達MEMS Mirror，經由MEMS Mirror反射之后，耦合到波導中繼續傳輸，波導就像一般眼鏡的鏡片一樣，最終投影到使用者的眼睛中。

因?yàn)長BS采用激光掃描的工作原理，所以天生具備諸多的優勢。據意法半導體亞太區MEMS光電技術研究員楊家逢 (Johnny YANG)分享，首先是可以提供較少的畫面滯留。因?yàn)榧す馐莕anoSec等級，其他光源是miliSec等級；LBS采用的是逐一像素掃描的方式，而其它方案則是逐幀更新。另外在功耗方面，LBS采用逐行畫面緩沖更新，相比其他整幀更新的方式功耗更小。除了LBS的這些天然優勢外，另外ST在LBS的方案的Piezo mirror上設計了能量回收的裝置，進一步提升了功耗表現；在laser driver上設計了前瞻邏輯電路，實現在少數連續像素關閉時，可快速開關鐳射。此外當客戶需要在終端上擴大視場角和解析度的時候，采用ST的LBS方案可以直接調整MEMS mirror的振動頻率和反轉角度，以達成不同的視場角和解析度。但其它發射式反射式方案就必須通過尺寸放大來實現更高的解析度和更大的視場角，這樣光機的整體尺寸和重量就會變得越來越大。

Davide表示，光機體積是一個重要的參數，LBS光機的體積比其他三個小很多。而且，純黑色可取得最高的對比度，色彩比其他技術豐富很多。激光束的色域比其他技術寬得多。

綜上，LBS的方案有著先天優勢，此外有了ST在LBS方案上的一些專門的光學、MEMS的技術加持，LBS已經成為了AR眼鏡實現的最佳的方案。但LBS的成本方面仍不具備優勢，主要是因?yàn)楣鈾C(jī)的成本較高。但如果該技術路線成為趨勢，那么光機成本會隨著各種應用的興起而減少。Davide表示隨著產量增加，會形成下降的成本趨勢。

AR眼鏡一站式方案——ST ScanAR

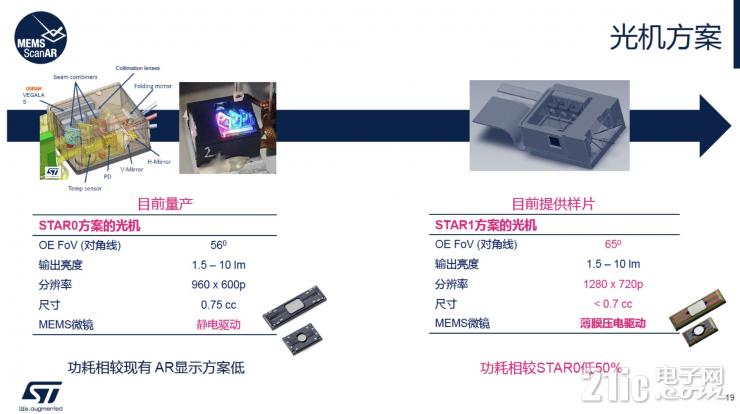

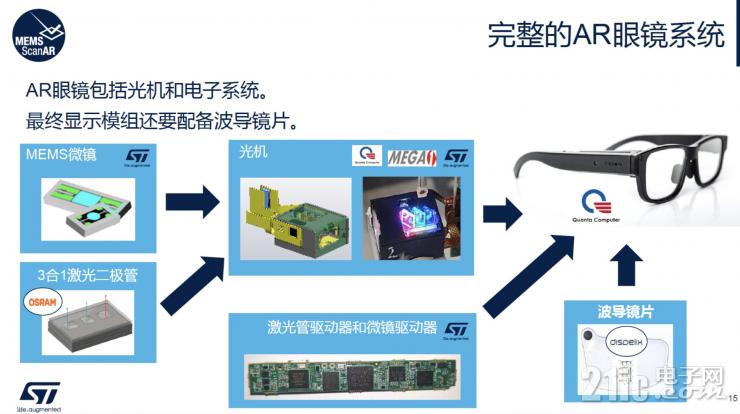

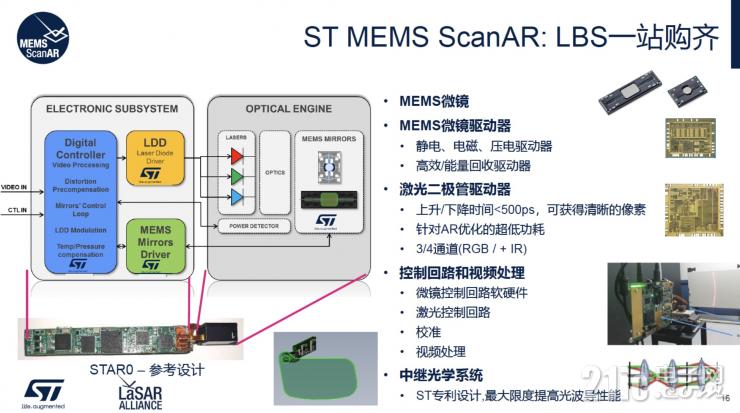

ST的LBS方案叫做ST ScanAR，通過與合作伙伴的合作，可以為客戶提供包括光機、電子系統和波導在內的一站式LBS方案。目前量產的光機方案為STAR0，STAR1也已經可以提供樣品，其中的激光二極管來自歐司朗。STAR0的光學對角線可視角 (FoV) 是56度，輸出亮度為1.5~10 流明，解析度600p，光機尺寸0.75cc，使用的是靜電式的MEMS mirror。STAR1改用了新的Thin Film Piezo MEMS mirror，新增能量回收與低噪位置感測架構，將光學的可視角提高到了65度，解析度從600p提高到720p，以符合目前全天候佩戴AR眼鏡的需求。此外，在光機尺寸的部分還可以將光機縮小成小于0.7cc的尺寸，功耗上相對于STAR0可以減少50%。

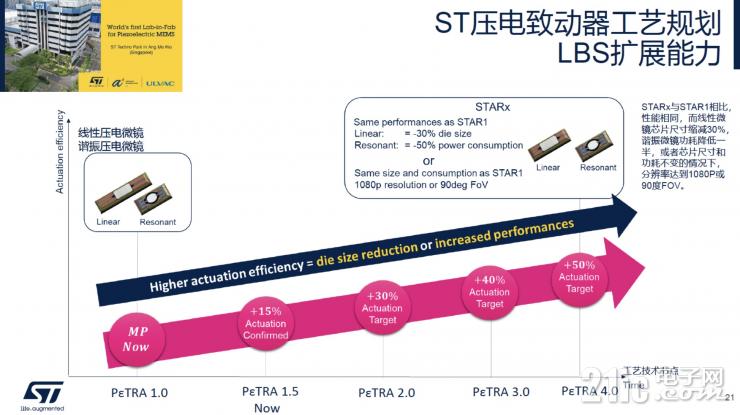

在生產上，壓電微鏡采用的是最新的MEMS微鏡技術。光機中的許多 激光管驅動器和微鏡驅動器產品都使用了ST專有BCD技術，由其位于意大利米蘭和卡塔尼亞的 8 英寸晶圓廠生產。微鏡技術已經從PεTRA 1.0升級到PεTRA1.5，芯片的制動效率提高了30%，并且未來會繼續在尺寸、功耗和性能上繼續發展。

值得一提的是，ST新加坡開設了業內首個壓電MEMS廠內實驗室 (Lab-in-Fab)，初創企業和發明家可以直接在ST的晶圓廠中設立自己的實驗室，這樣可以快速改進解決方案和技術設計，產品上市時間比租用大型代工廠和大型生產線更快，這個模式目前在業內是全新的、獨一無二的，對開發壓電MEMS應用解決方案非常重要。

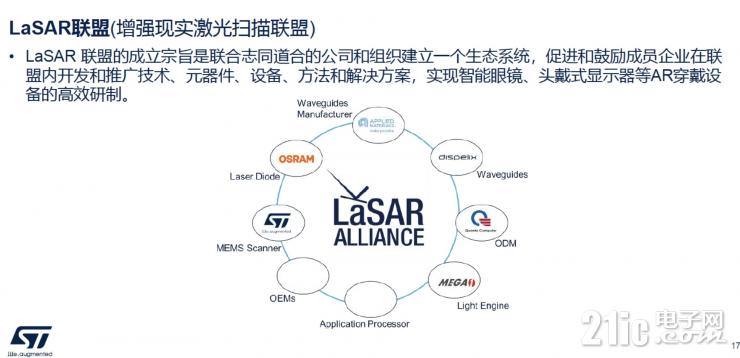

當然除了硬件方案的完善，還需要生態合作伙伴的參與。ST作為發起方主導建立了LaSAR 聯盟，這個 聯盟中包括光學器件廠商、生產設備廠商、OEM、ODM、應用處理器廠商等。該聯盟的主要目標是提供終端設備解決方案，讓終端廠商可以專心開發增強現實內容，無需花費數年時間開發硬件和解決方案，把更多的精力和資源放在內容創作上。據Davide分享，在去年11月ST與廣達簽署了合作協議，開發了AR 智能眼鏡成品參考設計。今年3月與OQmented簽訂了合作協議，為AR和3D傳感市場提供更好的掃描技術。

總結

LBS是一種已經商用的非常成熟的技術，ST也已經在MEMS市場深耕了20多年。隨著ST ScanAR的發展，AR眼鏡的硬件方案有望實現統一和大規模普及。隨著硬件平臺的確定，生態的發展也會迅速繁榮起來，AR眼鏡的普及或許在未來幾年就有望實現。
