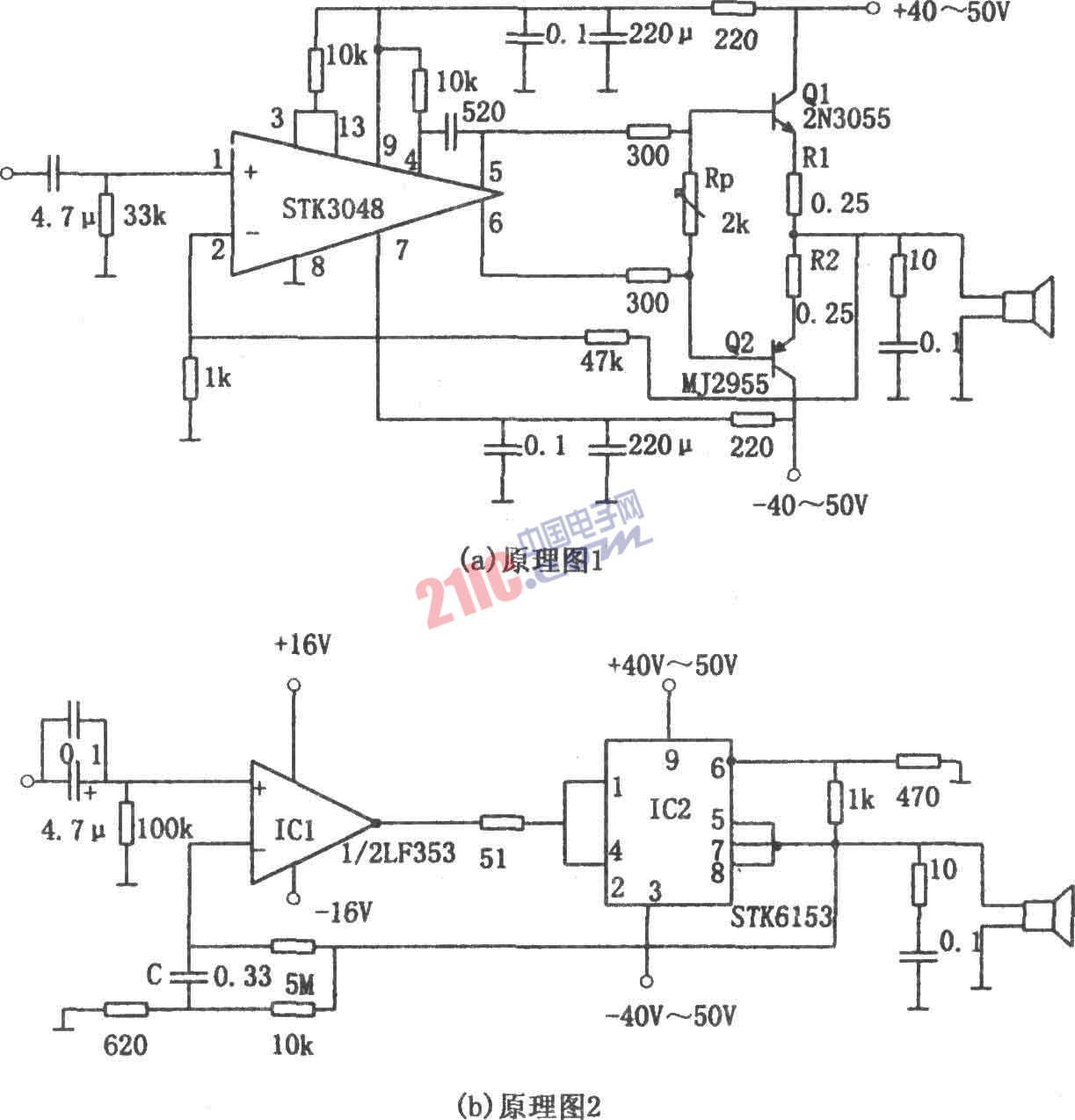

如圖所示為厚膜集成塊功率放大電路。由圖可知,輸入信號通過阻容耦合電路(電阻為33kΩ,電容為4.7μF)送入STK3048的同相輸入端,經厚膜功放塊STK3048放大后,由其輸出端(引腳5、6)加到功放管Q1、Q2的基極。功放采用2N3055和MJ2955三極管,R1和R2(0.25Ω)為共射極保護電阻,調整電位器RP可使功放管處于甲、乙類工作狀態,此時,Rl、R2上的壓降約為10~13mV,對應Ql和Q2的靜態電流為40~50mA。STK3048厚膜功放塊使用的電壓高(Vs=±(40~50)V),動態范圍寬,失真小,增益高,且對電源紋波抑制能力強,用STK3048推動大功率管不但性能優良,而且省去了許多配對與調試工作。電路中對正、負電源均采用了去耦電路:電阻為220Ω,電容為220μF電解電容與0.1μF高頻電容相并聯,圖所示電路的電壓放大倍數約為48。
圖所示電路的前置放大采用LF353集成運放,該運放為場效應管輸入型雙運放,后級采用厚膜功放集成塊STK6153。該功放塊采用全互補對稱結構,轉換速率快、精度高、噪聲低、功率大,由于其內部使用恒流源偏置,故工作穩定可靠,其外殼散熱器與內部電路絕緣,使用非常方便,圖示電源電壓為±(40~50)V,必要時可采用電容去耦電路,以降低電源的紋波干擾,電路增益可通過適當改變負反饋支路的電阻加以調整。

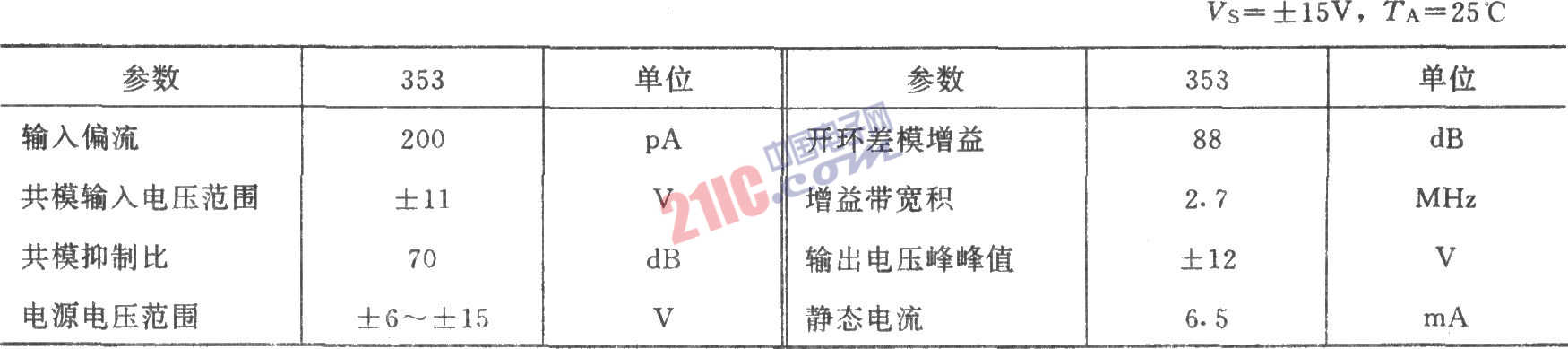

集成雙運放353的主要參數(典型值):
