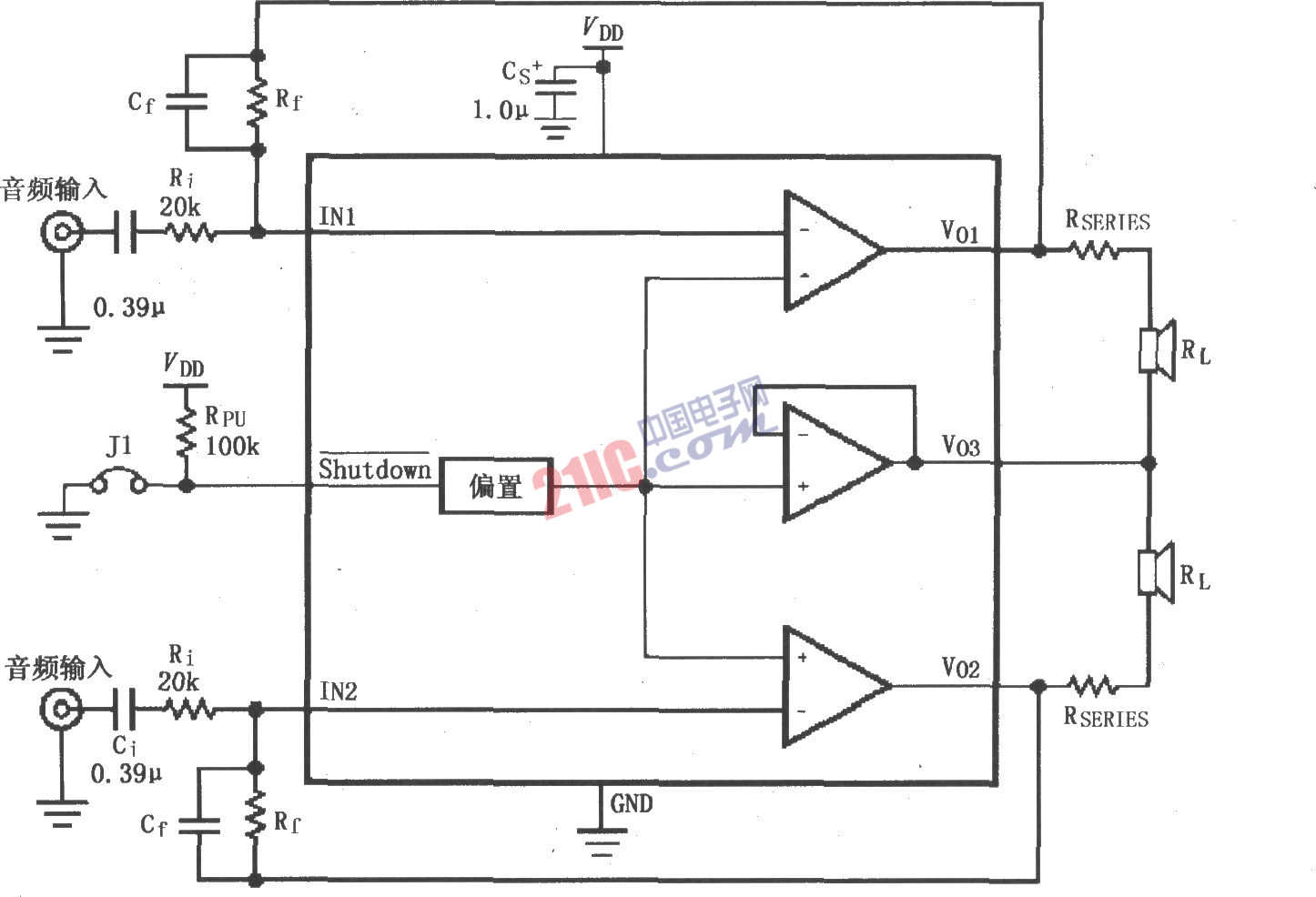

如圖所示為LM4910的最小輸出噪聲/降低輸出功率電路。減小輸出噪聲的措施主要有:在輸出端與負載之間串聯一個電阻Rseries,使輸出噪聲得以衰減,以達到減小噪聲的目的;在反饋電阻Rf兩端并聯高頻旁路電容Cf,用于抑制高頻噪聲。J1為短接跳線,當J1短接跳線接地時,放大器處于關斷模式,功耗降至最低;當J1短接跳線斷開(VDD高電平)時,放大器處于工作模式,其功耗PDMAX=4VDD2/π2RL。
