低噪聲高精度磁頭放大器(AD797)

時間：2008-06-05 22:59:47

關鍵字：低噪聲放大器高精度 AD

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀] 如圖所示為低噪聲高精度磁頭放大器。這三個電路的信號輸入方式各不相同。圖中，輸入信號以單端輸入方式首先加到由晶體管構成的恒流源式差動放大電路，然后又以差動方式輸出，加到運放AD797的兩個輸入端(引腳2，3

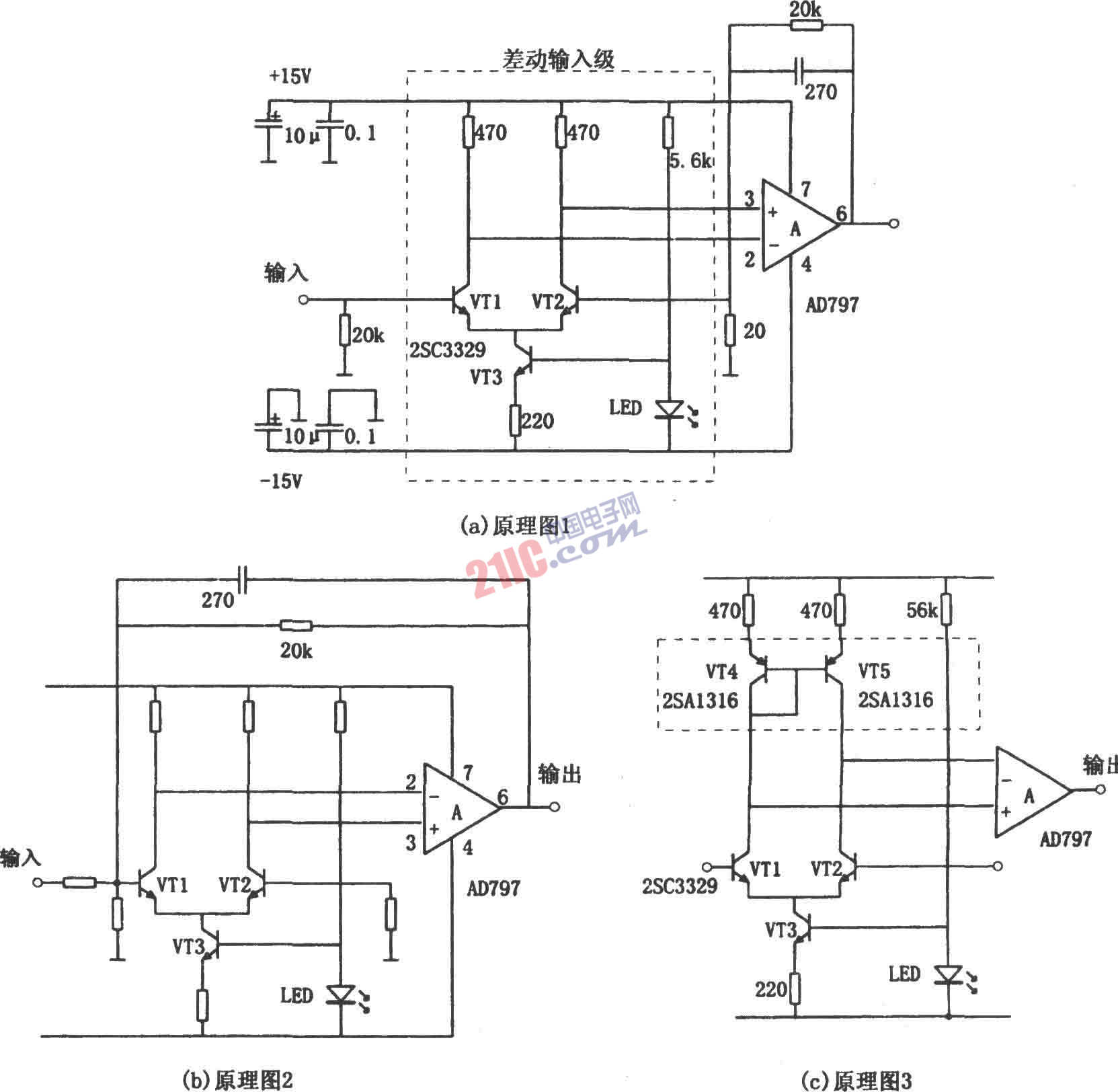

如圖所示為低噪聲高精度磁頭放大器。這三個電路的信號輸入方式各不相同。圖中，輸入信號以單端輸入方式首先加到由晶體管構成的恒流源式差動放大電路，然后又以差動方式輸出，加到運放AD797的兩個輸入端(引腳2，3)，該電路采用性能優良的三極管構成的差動放大，可使電路具有較高的信噪比(S／N)，同時能處理動態范圍較大的信號。圖中3個三極管均為2SC3329，VT3作為恒流管，VT1和VT2為差動放大管。運放AD797的輸出端(引腳6)與VT2的基極間外接20kΩ的反饋電阻和270pF的補償電容，由VT2到地的20Ω電阻和20kΩ的反饋電阻決定電路的電壓放大倍數，270pF補償電容提高電路的穩定性。正、負電源端(引腳7、4)到地分別外接兩個電容(10μF的電解電容和0.1μF的有機合成膜電容)，以作為去耦電容。這樣既可濾除高頻干擾，也能濾除低頻干擾。

圖為反相放大電路，電路中的VT1、VT2和VT3均可選為2SC3329，其外圍電路可參照圖相應參數選定。該電路的電壓放大倍數較大，但頻率響應特性稍差些。

圖所示電路中，VT1、VT2和VT3組成恒流源差動放大電路，VT4和VT5組成鏡像電流源，該電流源作為VT1和VT2的有源負載，因此電路具有良好的對稱性，這有利于提高電路的共模抑制作用和抑制溫漂的能力，共模抑制比較高，同時也提高了電路的放大倍數，具有較高的保真性能。

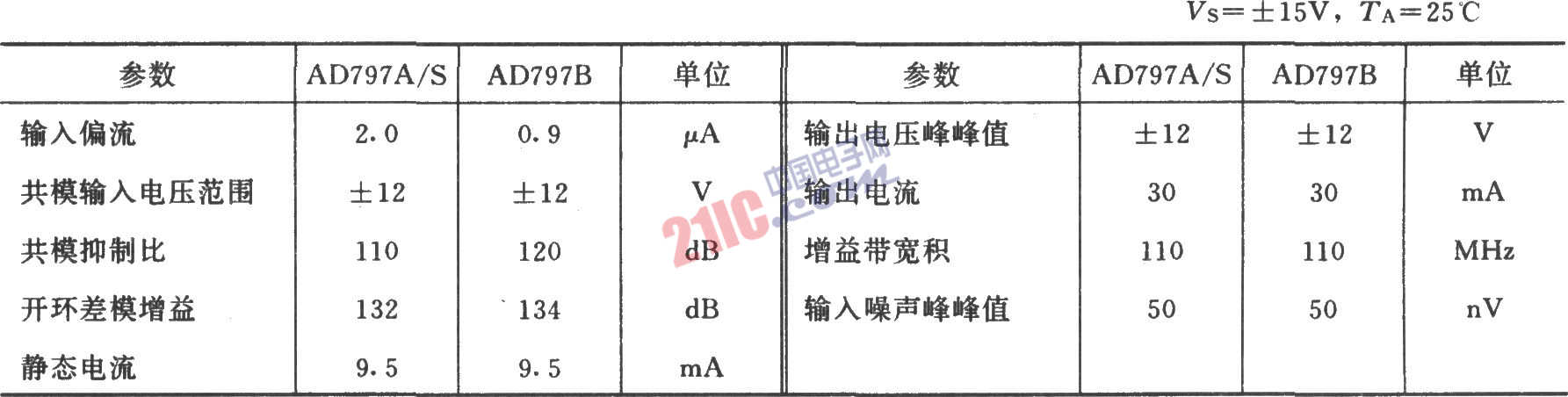

AD797集成運放的主要參數(典型值):
