74L194構成的八級觸摸音量控制器

時間：2008-06-05 21:42:24

關鍵字：控制器觸摸音量控制 IC

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀] 如圖所示為八級觸摸音量控制電路。該控制器由多諧振蕩器、移位寄存器、觸摸控制電路、阻抗變換電路等組成。由IC1(555)和R18、R19、C2組成的多諧振蕩器的振蕩頻率為f=1.44/(R18+2R19)C2，圖示參數對應的頻率約為2Hz

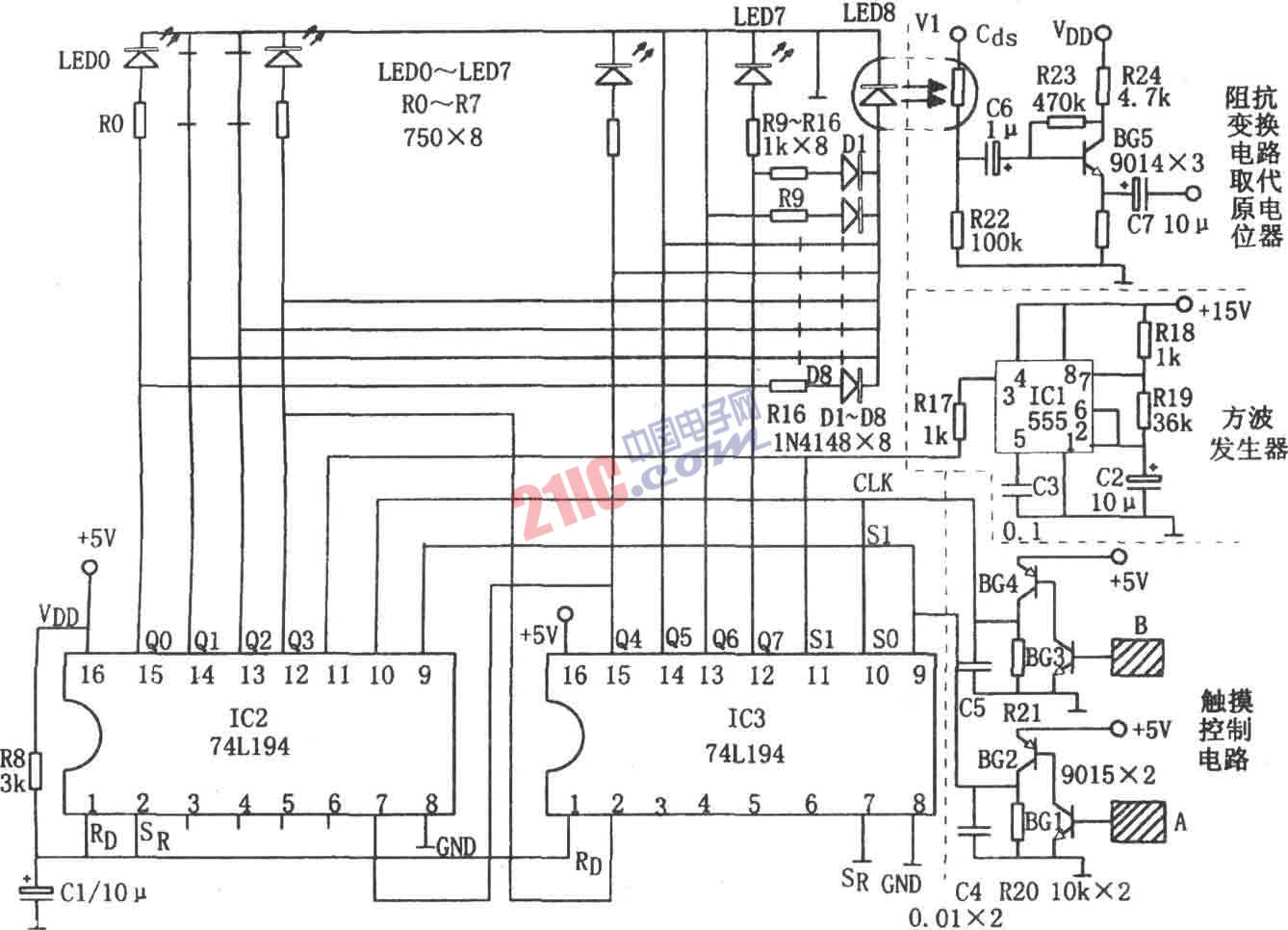

如圖所示為八級觸摸音量控制電路。該控制器由多諧振蕩器、移位寄存器、觸摸控制電路、阻抗變換電路等組成。

由IC1(555)和R18、R19、C2組成的多諧振蕩器的振蕩頻率為f=1.44/(R18+2R19)C2，圖示參數對應的頻率約為2Hz。其輸出的方波信號作為IC2、IC3的移位時鐘脈沖。

IC2和IC3為雙向移位寄存器74LSl94，二者串接成移位寄存電路。開機后IC2、IC3均被清零，Q0～Q7皆為低電平，電路處于保持狀態，音量最小。當用手觸摸金屬片A時，IC2、IC3的S0(⑨腳)為高電平，IC2、IC3實現串行右移，使LED0～LED7依次點亮，同時，LED8隨電流呈階梯增長而亮度加大，相應光敏電阻Cds的阻值減小，音量逐漸增大。增大幅度由觸摸A片的時間控制。若用手觸摸金屬片B，則IC2、IC3因S1(⑩腳)為高電平而實現串行左移，相應控制音量逐漸變小。減小幅度由觸摸B片的時間控制。

本控制電路在時鐘脈沖信號作用下，通過觸摸金屬片A、B可使音量逐漸增大或逐漸減小，從而實現對音量的多級控制。
