感應式電話機擴音器

時間：2008-06-09 10:42:27

關鍵字：感應式電話機 線圈 IC

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]在一些場合(如召開電話會議)需要將電話里的聲音加以放大供多人收聽，不僅如此，有時還需要對電話里的內容進行錄音。本電路能同時滿足這兩種要求，制作時不需改動電話機，使用時只要放在電話機旁即可。當話音電流在電

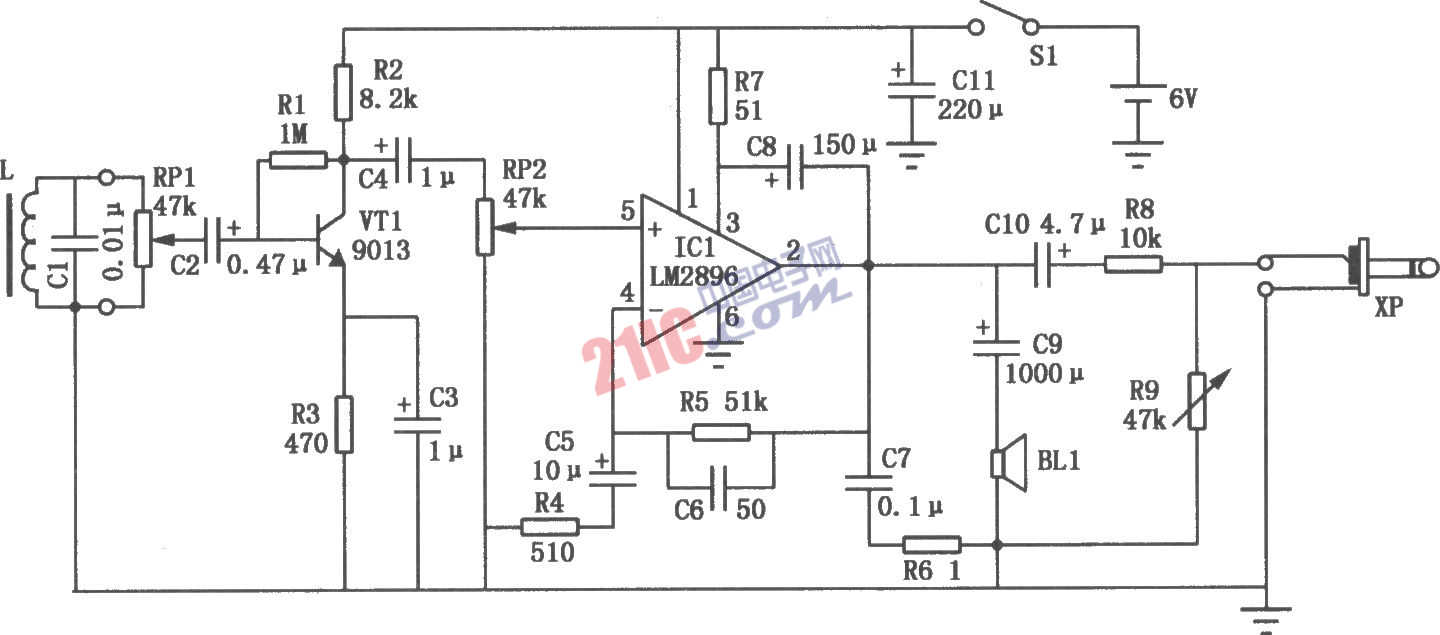

在一些場合(如召開電話會議)需要將電話里的聲音加以放大供多人收聽，不僅如此，有時還需要對電話里的內容進行錄音。本電路能同時滿足這兩種要求，制作時不需改動電話機，使用時只要放在電話機旁即可。當話音電流在電話機內線圈(耳機線圈或機內感應線圈)中通過時，在附近就存在著與話音電流變化規律完全一致的磁場，如果這時外加一個線圈L在其兩端就會感應出與磁場變化規律相同的信號電壓，然后再對該信號進行放大處理，就可以推動揚聲器供多人收聽。感應式電話機擴音器的電路如圖所示，圖中線圈L將電話機中話音泄漏磁場轉換成電信號后，通過電位器RP1的控制進入由三極管VT1組成的前置放大級，然后再通過電容C4和電位器RP2進入功率放大級，由IC1(音頻集成功放LM2896)進行功率放大，從IC1②腳輸出的信號推動揚聲器BL1發出聲音。當揚聲器阻抗為412時，IC1的輸出功率可達5W以上，在一間100m2的房間或會議室，可供幾十人收聽。為了能將電話內容進行錄音，IC1的輸出信號還有一部分通過電容C10耦合、電阻R8限流和R9分壓后，由插頭XP輸入到錄音機的線路輸入端進行實時錄音。
