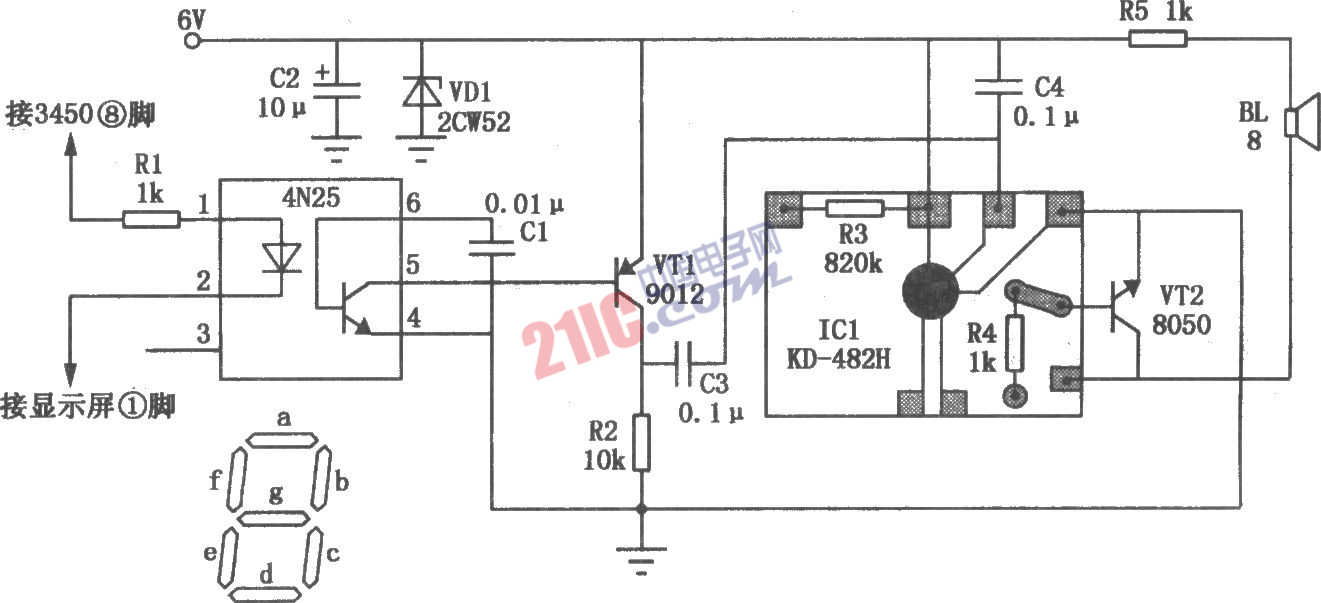

一般動態LED數字鐘都無報時功能，這里只要增加一個簡單的電路就能使它實現整點報時功能。所采用的集成電路本身具有程控靜音功能，從晚上11點到凌晨5點不報時，不會影響正常睡眠。電路如圖所示。整點報時控制信號取自LED數字鐘集成電路3450或8560的⑧腳，該腳是共陰顯示屏十分位的b段輸出端。數字0～4時，b段都為高電平“1”，只有在數字5時該段才為“0”。這樣當時間由59分鐘進位到整點00分鐘時，從該段便可拾取電位由0變1的跳變信號。此信號由電阻Rl限流，光電耦合器4N25隔離耦合，三極管VT1放大后產生觸發控制信號，經C3加到ICl中文語言報時集成電路KD-482H的觸發極，喇叭BL即可發出報時聲。采用光電耦合器傳遞信號是為了不影響時鐘筆畫的正常顯示；
