RF2320線性通用放大器引腳

時間：2008-07-14 23:15:04

關鍵字：放大器線性引腳 RF

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]RF2320是通用型、低成本、高效率線性RF放大器IC，采用先進的砷化鎵異質結雙極型晶體管(HBT)處理，設計用于噪聲數值低于2dB的級聯75Ω增益電路，在5～1000MHz內增益平坦度優于0.5dB，高線性度使之成為電纜電視應用的理

RF2320是通用型、低成本、高效率線性RF放大器IC，采用先進的砷化鎵異質結雙極型晶體管(HBT)處理，設計用于噪聲數值低于2dB的級聯75Ω增益電路，在5～1000MHz內增益平坦度優于0.5dB，高線性度使之成為電纜電視應用的理想選擇。RF2320的其他應用包括無線聲音和數據通信產品的IF與RF放大，頻段最高可達2500MHz，器件本身包含75Ω，輸入阻抗和輸出阻抗，提供2：1的VSWR(電壓駐波比)匹配。RF2320 CATV可用于分配放大器、電纜調制解調器、寬帶增益模塊、激光二極管驅動、往返式通道放大器、基站等。RF2320采用方形蝠蝙翅狀SOP-16封裝，其引腳排列如圖所示。

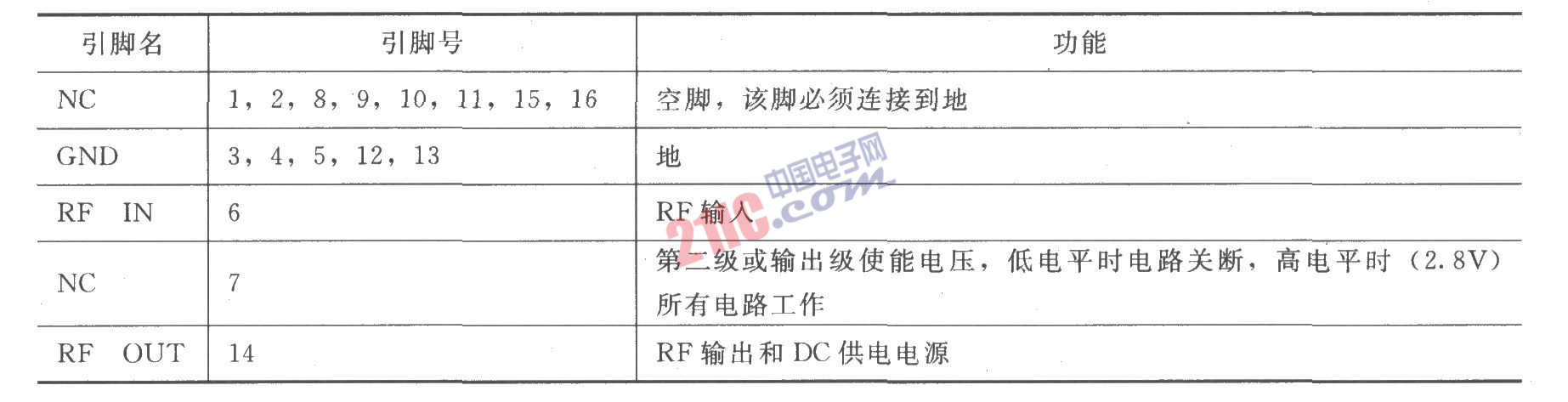

各引腳功能如下表所示：
