[導讀] ICM7218A構成的8位LED動態顯示電路 圖為8031與ICM7218A接口組成的8位LED硬件掃描動態顯示器電路。由于ICM7218A兼有軟件譯碼和硬件譯碼功能，因此可用軟件譯碼和硬件譯碼兩種方法使顯示器顯示出“HELLO-92”．下面分
ICM7218A構成的8位LED動態顯示電路圖 src="/21ic_image/21icimage/200903/da7c3608f55be050a4f0fcd7eb51cf51.jpg" width=600 border=0>
ICM7218A構成的8位LED動態顯示電路 圖為8031與ICM7218A接口組成的8位LED硬件掃描動態顯示器電路。由于ICM7218A兼有軟件譯碼和硬件譯碼功能，因此可用軟件譯碼和硬件譯碼兩種方法使顯示器顯示出“HELLO-92”．下面分別介紹。軟件譯碼編程 根據要顯示的內容先找出各字符的編碼。由a,b、c、d、e、f、g各段與數據位的對應關系可得出：H中a、d段為0，其余為l，即10111110或BEH。同樣E、L、O、一、9、2的編碼分別為：CFH、8BH、FBH、84H、F7H、EDH。如下所示，將HELLO-92字符編碼分別存入8031片內RAM 50H單元為首地址的8個字節單元中：

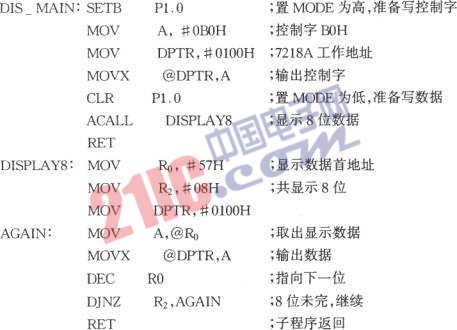

程序清單如下：
硬件譯碼編程:
