可逆式流水彩燈控制器(C043、C301、C188、C003)

時間：2008-09-11 21:16:11

關鍵字：流水彩燈彩燈控制器 IC 電平

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀] 如圖所示為可逆式流水彩燈控制電路。該控制器主要由脈沖發生器、單時鐘二一十進制加／減法計數器、4—10線譯碼器和加／減計數反饋控制器等組成。脈沖發生器由與非門IC4a和IC4b組成，其產生低頻信號的頻率為f≈l/(2

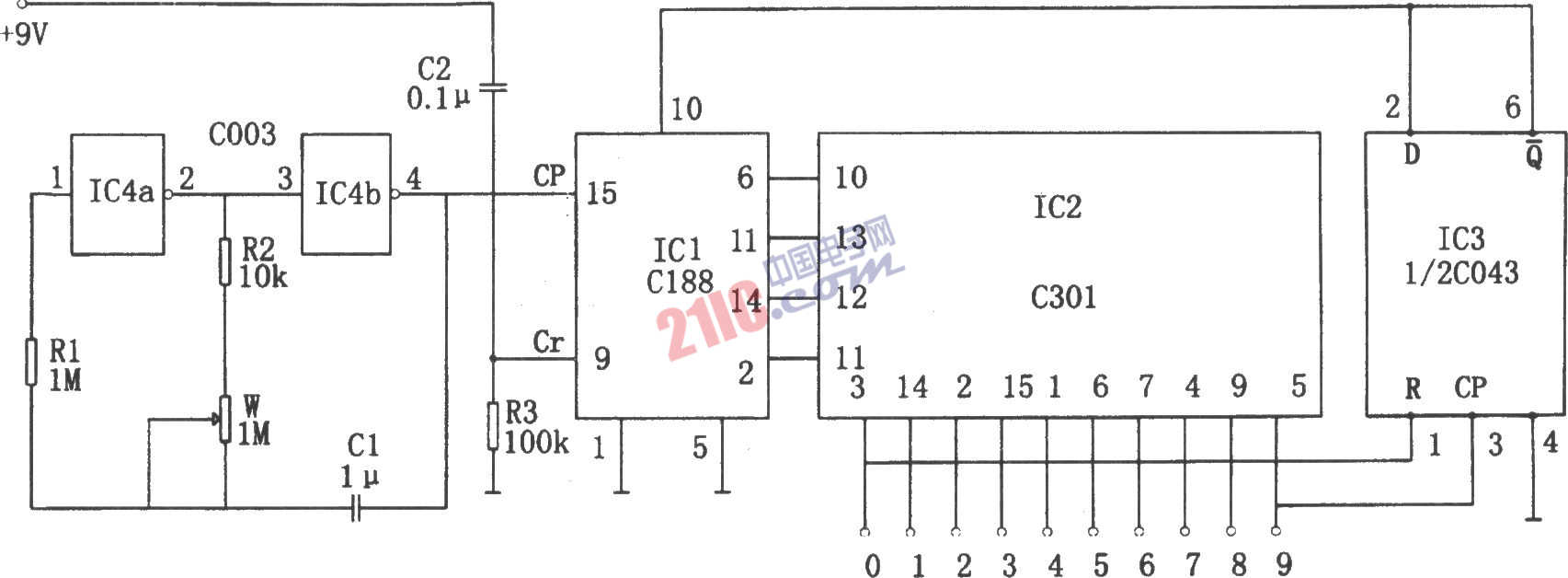

如圖所示為可逆式流水彩燈控制電路。該控制器主要由脈沖發生器、單時鐘二一十進制加／減法計數器、4?10線譯碼器和加／減計數反饋控制器等組成。

脈沖發生器由與非門IC4a和IC4b組成，其產生低頻信號的頻率為f≈l/(2(R2+W)C1)，圖示參數對應最低值約為0.5Hz，且輸出脈沖信號加至單時鐘二一十進制加/減法計數器的CP端(15腳)，作為計數脈沖。IC1的U/D端(⑩腳)為加/減計數控制端，當⑩腳為高電平時，IC1作加法計數，當⑩腳為低電平時，IC1作減法計數。IC3(1/2C043)是D觸發器，其D端(②腳)與Q非端(⑥腳)相連，構成計數狀態，即CP端(③腳)每有一個脈沖出現，觸發器的狀態就改變一次。

電源電路接通時。微分電路C2、R3給IC1的Cr端(⑨腳)提供一個正向尖脈沖，使IC1清零，相應譯碼器IC2(C301)的“0”端(③腳)輸出高電平，該高電平又加至IC3的R端(①腳)，使其置0,相應⑥腳為高電平，lC1⑩腳為高電平，使IC1作加法計數。當C003向IC1送入一個計數脈沖時，IC1的QA～QD端(6、11、14、2腳)的BCD碼經二-十進制譯碼器IC2譯碼后，在其“0”～“9”十個輸出端(3、14、2、15、1、6、7、4、9、5腳)依次輸出高電平。若此十個輸出端通過接口電路與繼電器或可控硅相連，則可使繼電器或可控硅所掛彩燈從“0”～“9”依次點亮。

當IC2的“9”端輸出高電平時，此電平信號加至IC3的CP端，使其翻轉，IC1的U/D端變成低電平，則IC1從下一個時鐘脈沖開始作減法計數，這會使所控彩燈從“9”～“0”依次點亮。當IC2的“0”端輸出高電平時，重復上述過程，使IC1又作加法計數。如此下來，不斷地重復上述過程，實現了流水彩燈的可逆控制。

另外，電路中調節電位器w可改變彩燈的流動速率，且若適當加大電阻R2值，可使彩燈流動速率低于0.5HZ。

電路中IC1也可選用CC4510，IC2可選用CC4028，IC3可選用CC4013，但CC4013的管腳排列與C043不同，IC4也可選用C033、C063。
