用LM317T制作可調穩壓電源,常因電位器接觸不良使輸出電壓升高而燒毀負載。

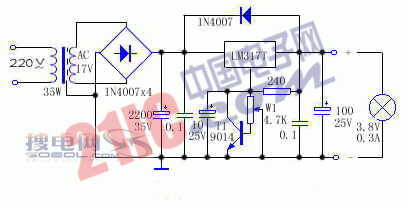

如果增加一只三極管(如下圖所示),在正常情況下,T1的基極電位為0,T1截止,
對電路無影響;而當W1接觸不良時,T1的基極電位上升,當升至0.7V時,T1導通,
將LM317T的調整端電壓降低,輸出電壓也降低,從而對負載起到保護作用。如去掉
三極管、斷開W1中心點連線,3.8V小電珠立刻燒毀,測輸出電壓高達21V。而加有
T1時,小電珠亮度減小,此時 LM317T輸出電壓僅為2V,從而有效的保護了負載。
