工作原理

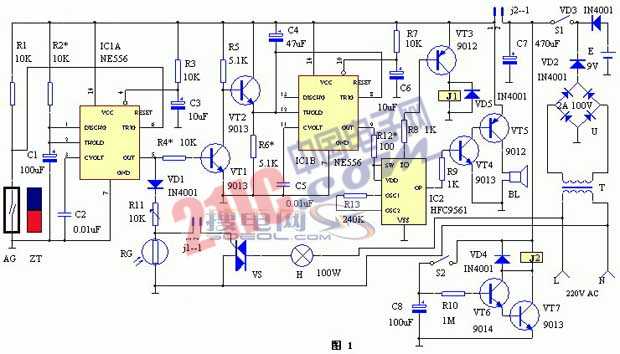

　   該裝置電路工作原理見圖1。它是由觸發裝置、單穩態延時電路、報警聲發生器、音頻功放電路、燈光控制電路、預置封鎖電路和電源電路等部分組成。當房門鎖上時，永久磁鐵ZT和常閉型干簧管AG靠得很近，ZT的磁力線導致AG內兩觸片分離，于是IC1A的⑥腳呈高電平，IC1A處于復位狀態，其輸出端⑤腳為低電平，雙向可控硅VS無觸發電流而阻斷，故照明燈H處于熄滅狀態。此時三極管VT1亦無偏壓而截止，VT2則導通，使IC1B的12、⑧腳呈高電平（大于2/3電源電壓），故IC1B的⑨腳亦輸出低電平，音響集成電路IC2無電源不工作。

　　一旦房門被打開，致使ZT和AG分離，AG內兩觸片自然接通，導致IC1A的⑥腳變?yōu)榈碗娖剑ǖ陀?/3電源電壓），此時IC1A立即置位，IC1A的⑤腳由原來的低電平變?yōu)楦唠娖?，它分為兩個支路：一路使雙向可控硅VS觸發導通，照明燈H即刻點亮，這可作進門照明燈用。如果白天進門，由于光敏電阻RG內阻很小，R11與RG的分壓不足以使VS觸發導通，故白天進門時，H可以不亮。另一路電流使三極管VT1導通，導致VT2截止，C4的短接狀態解除，電源通過R6向C4充電，此時IC1B的12、⑧腳電位越來越低，當其電位低于1/3電源電壓時，IC1B的輸出端⑨腳變?yōu)楦唠娖剑藭rIC2獲得電源而工作。IC2的T0端不斷有脈沖電流產生，經三極管VT3放大后，推動繼電器J1的觸點j1－1動合開，這樣就使原來恒亮的照明燈變成了閃爍燈，以增強報警時的緊張氣氛，同是地IC2的O/P端輸出報警音頻信號，經VT4、VT5放大后，推動揚聲器BL發出宏亮的聲音。

　　該裝置報警一段時間，小偷嚇跑了，其警笛聲可以自動停止。這是因為IC1A呈單穩態工作模式，待它的①、②腳上的電壓充至2/3電源電壓時，IC1A就自動復位，IC1A的⑤腳就自動恢復為低電平。

　　預置封鎖電路由三極管VT6、VT7構成，在開啟整機電源開關S1之后，應近按一下開關S2，使VT6、VT7導通，繼電器J2暫時吸合，其觸點j2－1斷開，切斷了報警電路的電源，故主人在設置報警器關門的時候不會引起誤報。當門鎖好之后，C9放電完畢，VT6、VT7截止，J2釋放，其觸點j2－1閉合，振蕩器電路的供電自動接通，整機處于守候狀態。

　　元器件選擇與制作

　　元器件選擇見下表。

　　預置封鎖時間由0.7R10C8的數值確定。IC1A單穩態工作時間由1.1R2C1數值確定，IC1B的延時翻轉時間由1.1R6C4的數值確定，均可通過試驗加以調整。IC2的工作電壓不應超過5V，可由R12加調整。

　　安裝與使用

　　AG應安裝在門框上，ZT應安裝在活動的門葉上，整個電路可以裝入一只乳白色塑料罩的吸頂燈中。
