555構成的音響邏輯電平探頭

時間：2008-05-22 22:22:18

關鍵字：邏輯電平音響 IC 脈沖

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]如圖所示為音響邏輯電平探頭電路。該探頭由電壓比較器、多諧振蕩器、壓電陶瓷片HTD等組成。其中后兩者組成音響電路，以音響頻率的高低來判別TTL或CMOS器件電平的高低。電壓比較器LM339(IC1)中的IC1-1、IC1-2各為1/4

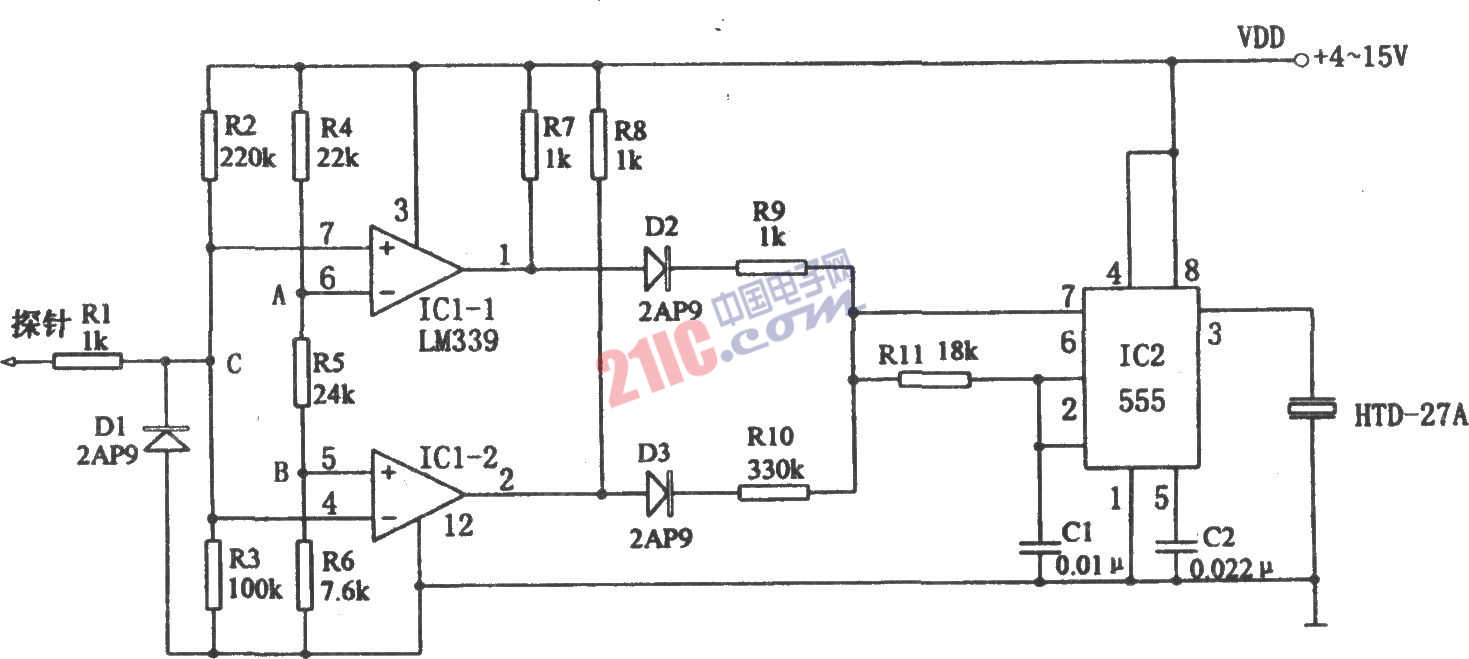

如圖所示為音響邏輯電平探頭電路。該探頭由電壓比較器、多諧振蕩器、壓電陶瓷片HTD等組成。其中后兩者組成音響電路，以音響頻率的高低來判別TTL或CMOS器件電平的高低。電壓比較器LM339(IC1)中的IC1-1、IC1-2各為1/4 LM339。分壓網絡R2、R3在VDD=6V時使分壓點C的電壓為Vc≈1.9V，其低于IC1-1的基準電壓，但又高于IC1-1的基準電壓，故平時二極管D2、D3均截止，振蕩器IC2不工作。當探針接觸高、低電平或脈沖時，則IC1用于檢測高電平，IC2用于檢測低電平，輸出信號相應驅使D2、D3導通，并通過R9、R10、R11對C1進行充電，使IC2起振，推動HTD發聲。當探針接觸高電平時，IC1-1輸出信號使D2導通，并通過R9、R11對C1進行充電．振蕩器起振，相應的振蕩頻率為fH=1.44/(R10+2R11)C1，圖示參數對應的頻率約為4kHz。當探針接觸低電平時，則相應D3導通，C1通過R10、R11進行充電，相應振蕩電路起振后的振蕩頻率為fL=1.44/(R10+2R11)C1，圖示參數對應的頻率約為700Hz。當探測的是脈沖串時，相應HTD發出二者的混合聲響或發出有顫音的聲響。本電路音響頻率高判斷為高電平；音響頻率低判斷為低電平；發顫音則表示探測的是一串脈沖，從而實現了對邏輯電平的探測。
