[導讀]如圖所示為振動測試電路。該測試電路由加速度計TA-25、集成運算放大器741(IC1、IC3、IC5、IC7)、場效應管輸入的低漂移運算放大器等組成。其應用于周期性加速檢測。由加速計TA-25輸出的信號經過集成電路IC1(741)的低通

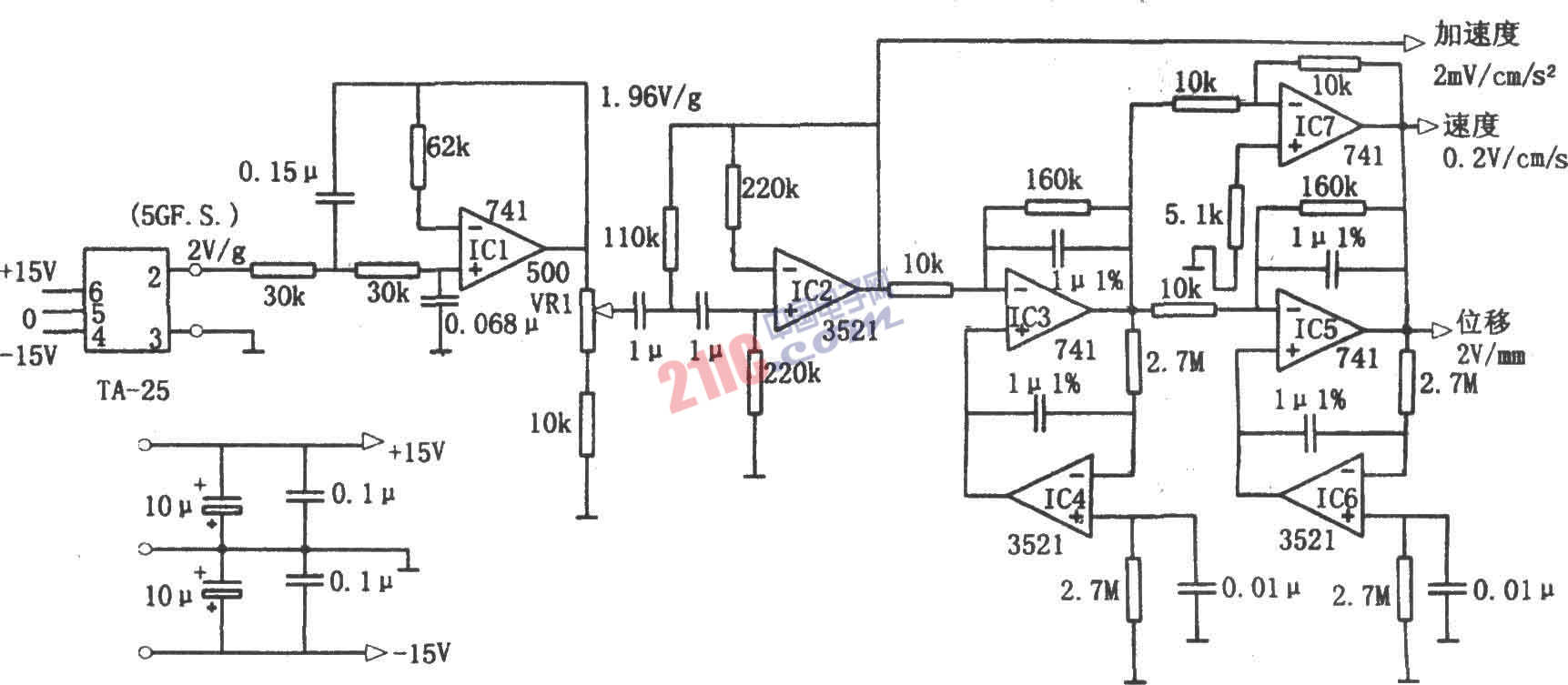

如圖所示為振動測試電路。該測試電路由加速度計TA-25、集成運算放大器741(IC1、IC3、IC5、IC7)、場效應管輸入的低漂移運算放大器等組成。其應用于周期性加速檢測。由加速計TA-25輸出的信號經過集成電路IC1(741)的低通和IC2(3521)的高通濾波后，以周期性加速度輸出。該輸出信號經交流積分器(IC3和IC4)積分、放大器IC7放大后變換為速度信號，再經交流積分器(IC5和IC6)積分后獲得位移。本電路用于檢測加速度計輸入軸方向的周期振動，若有前后、左右和上下方向3組，則可檢測3軸方向的振動，但檢測上下方向振動時，僅有重力加速度1g左右，最大動態范圍變窄。本電路測試的振動頻率為1～50Hz，最大動態范圍為±5g(使用全量程的加速度計)，速度為50cm／s，位移為5cm。
