上次的Clock_gating之淺見的文章發表后，得到了一些熱心朋友的反饋，這里就以下幾個問題來做進一步的探討：

1：clock gating max_fanout的限制

在DC里邊的命令set_clock_gating_style有一個-max_fanout的選項，這個變量的意思是在創建clock-gating的時候，工具對clock-gating的fanout的一個限制，如果使用如下命令：

set_clock_gating_style -max_fanout 32

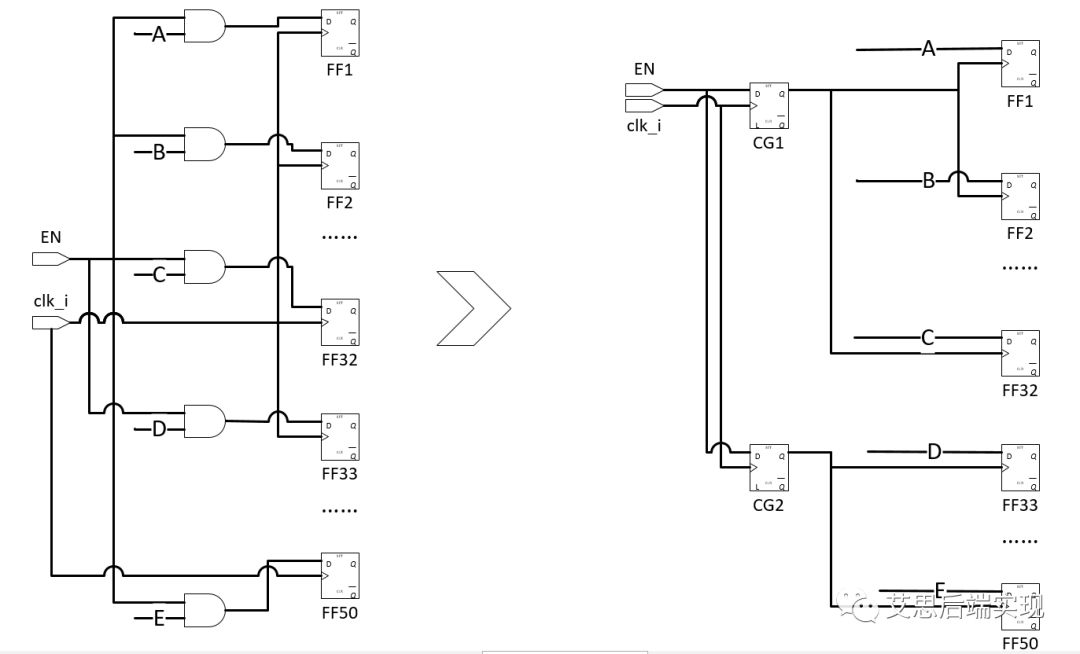

如果設計里邊的clock_gating有 50個fanout，那么工具最多只會讓每一個CG后邊帶32個fanout，工具后會創建出一個新的CG，來驅動另外的18個fanout，如下圖：

這個和SDC里邊的set_max_fanout沒有關系，這里的設定也不會影響set_max_fanout的配置。

在默認情況下，用戶如果不設定這個選項：-max_fanout，DC會使用一個非常大的值來進行限定，據查，這個值是：2147483647。所以，在默認情況下，只要你的register bank不超過這個值，DC都只會使用一個CG來驅動fanout。如果在多負載的情況下出現了max_transition、max_capcitance的DRC violation，工具會構建buffer tree來解決，但不會產生更多的CG cell。

2：CG在一致性驗證下的處理

在RTL階段，我們是沒有CG結構的，那么綜合的網表多出來的CG需要折回RTL的結構來進行比較，否則會有大量的CG not-mapped的問題，這里需要使用如下命令來在Conformal里邊解決這個問題：

工具在做module flatten 的時候，會把CG的結構轉回成RTL的結構，來做比較一致性比較

3：關于面積和功耗

在上一講中，談到了在使用CG個時候面積的變化，

雖然增加了一個CG ，但是由于組合邏輯的整合，整個面積還減少了3.3%

這樣，可以看到在這個design里邊，整個combination logic可以省掉1.1172的面積，相較于8.3790的原始面積，還是很可觀的（13.3%），具體面積信息如下圖所示：

功耗的理論大家都知道的，如果cell 的 數量和面積減少，無論是動態功耗、短路功耗還是漏電功耗都是可以降低的。

除過減少面積的功耗提高外，就原先的FF而言，由于clk的變化頻率降低，導致了FF的internal power也會降低，所以從功耗上講，在打開CG后會有以下的變化，

其中：

P_orig_all ： 原始的網表全部功耗，不帶CG優化

P_cg_all ：   新引入的CG所帶來的功耗

P_combin_save_all：    邏輯整合后被優化掉的組合邏輯的功耗

P_reg_bank_internal：  被CG驅動的FF上的internal power

P_cg_insetion_all：         帶CG的綜合網表的最終功耗
