在結束了power步驟后，我們進入到了第一個自動化的大步驟了，這里是實現的重要一步。APR里邊的AP（auto-place）就是指此步驟，所以說，真正和工具死磕的時候到啦！按照慣例，有圖有真相：

如上圖所示，為了能讓place的結果更有利于timing、physical，我們要在真正開始place_opt命令前加入必要的控制、約束手段。通過下文的講解，你可以看到這些手段的必要性和重要性。

第一步：set ideal clock network：理想化所有的clock

我們timing分析都是基于data和clock的，在import的文章里邊，我們說過dc 綜合的目標就是只關注于data path，前提是所有的clock都是ideal（理想化的，零延遲，驅動能力無限大）。在place這一步，我們將繼續這個事業，但是目標是把cell 都放置到真正的版圖上，然后做data path的優化，而不是像DC那樣，cell是隨意放置的。

為了讓place步驟專注于data path的優化，我們一上來先做一遍set ideal clock的指令，確保時鐘的理想化。

第二步：apply user timing addons：基于物理位置影響，添加額外的時序約束

在一開始，我們的數據庫里邊，已經從綜合那里拿到了主要的時序約束，包括clock的定義、timing exception （MCP、false_path等等），但是這些可能是不太夠的。因?yàn)榫C合的環境相對比較寬松，不用太精細的約束可能也能讓timing得到滿足，但是在真實的物理世界，cell和cell的實際物理距離會引入data path 的delay顯著增大。這時候需可能需要基于place的QoR，加上和前端同事的討論、確認，才能把時序約束逐步細化。這很有可能是一個帆布迭代的過程。切記，只有正確的約束才能導向正確的方向，在不合適或者過約束的數據庫上修timing，都是事倍功半的。

除過std-cell距離問題，在place階段還有一個重要的信息，就是IO terminal的位置。所有的interface timing都是要經過IO port，按道理，IO timing 不應該很難修，因?yàn)橥ǔ６紩?huì)在做partition的時候，綜合考量高速、低速時鐘的控制范圍，block的邊界一般都不會是超高速的接口，但是，例外總會發生。需要在綜合的時候使用合適（不緊不松）的IO timing constraint，到了這一步，基于place QoR，再做進一步的約束優化，目標是讓工具在合理的范圍內做最大的優化。

綜上所屬，以下幾點需要我們仔細：

1:  對于所有的IO都應該有約束，

2：僅對于critical的接口實施正常weight的優化，其他的IO可以使用weight來降低它的優先級。

3:  如果timing 特別緊張的部分，可以相應調高weight來增強它的優化街別

第三步：apply physical constraint： 物理的約束

這里我們要添加物理約束來引導place 命令的行為，通過引導，達到讓工具做出來的結果朝我們期望的方向發展。例如：對某個區域的cell density過高的處理，限制某個區域std-cell邏輯門的放置等等。具體如下：

1：placement blockage

顧名思義，這類約束是限制std-cell的擺放的，對于不同的需求，會有以下幾類不同特點的blockage供用戶選擇使用

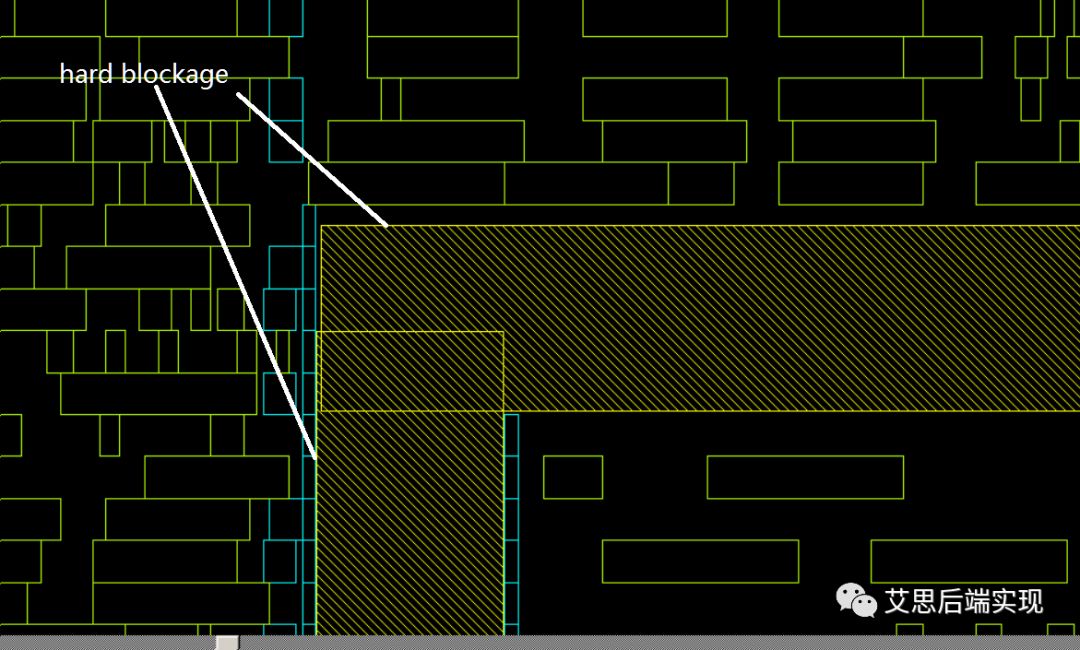

hard blockage:  強制遮擋，被這種blockage覆蓋的區域，是不能放置任何std-cell的，只要有cell放在這個區域，工具在legalize的時候，就會強制把cell 挪出來。如下圖所示，在place結束的數據庫，hard blockage區域是沒有std-cell的：

Partial blockage:  部分遮擋，這個命令會部分的遮擋某個區域，防止std-cell進入。用戶可以加一個百分比，例如遮擋40%，那么這個區域的目標density大概就是60%，這個目標限定只局限于coarse placement，在優化的時候工具會自動忽略這個約束，所以整個流程就熟后，受限制區域可能會超出給定目標值。

Partial blockage advanced:  部分遮擋的加強版。在單純部分遮擋的基礎上，引入了更多的約束條件：register avoid（禁止register進入）、buffer only（只允許放置buffer/inverer）等屬性，來控制工具的行為。

2： routing guide，routing blockage： 繞線引導和遮擋

Routing_guide: 是一種繞線引導物理約束，它可以對指定繞線層、區域進行約束。包括

a： track 利用率

b： pre-route/signal （電源網絡布局/普通信號線）繞線的限定

c： prefer/non-prefer （優選繞線方向）繞線的約束 等等

Routing blockage：在某一區域，完全阻擋某一層、某幾層的繞線。

之所以我們?cè)谶@里place階段提到routing_guide、routing_blockage，是因?yàn)閜lace的算法已經加入了global routing的考量，所以這些routing 的約束也會影響place的結果，相應的place的優化結果也會提升、考慮routing的QoR，這個會在routing的步驟體現出來。

3：bound：std-cell的布局的干預

Bounds（綁定）是一個有趣的物理約束，在自動布局階段，按照通常行為，基于timing -driven工具可以自動放置所有的std-cell，但是有時候，由于某種原因，工具的結果和我們的期望有出入，這個時候使用bounds是可以幫助我們引導工具的放置行為，

Bounds的創建可以基于leaf_cell或者h(yuǎn)ierarchy cell，由于實際的操作都是基于leaf_cell，所以，準確的用法使基于leaf cell，這樣方便檢查和回溯。
對應不同的用法，一般有如下三種bound的方式

Hard：指定的cell必須放到指定區域，但是其他cell也是可以進來的

Soft：指定的cell可以放到指定區域或其周邊區域，其他cell也是可以進來的

Exclusive: 指定cell必需放置進來，別的cell是不允許進來的

通過使用bound，我們可以讓強制讓制定leaf cell放到bound的區域內。

Bound的應用需要注意，因?yàn)樯衔奈覀冎v到了macro的擺放會影響工具place的結果，原因就是工具是timing-driven的，這樣的一個顯性的結果就是同層級的cell會放置的比較近。所以如果我們調整bound，一定也會影響工具的擺放，在使用的時候要注意bound的創建對QoR的影響。

第四步：pre-place setup： place前的最后一招

在使用完工具提供的native命令對數據庫進行調整后，有些時候，這些還是不能解決所有問題，尤其是遇到復雜模塊的時候。這時候，我們要借助一下腳本來對當前模塊做進一步的調整，這個調整的目的就是，減輕工具的運算量，讓所有的數據向收斂的方向發展。

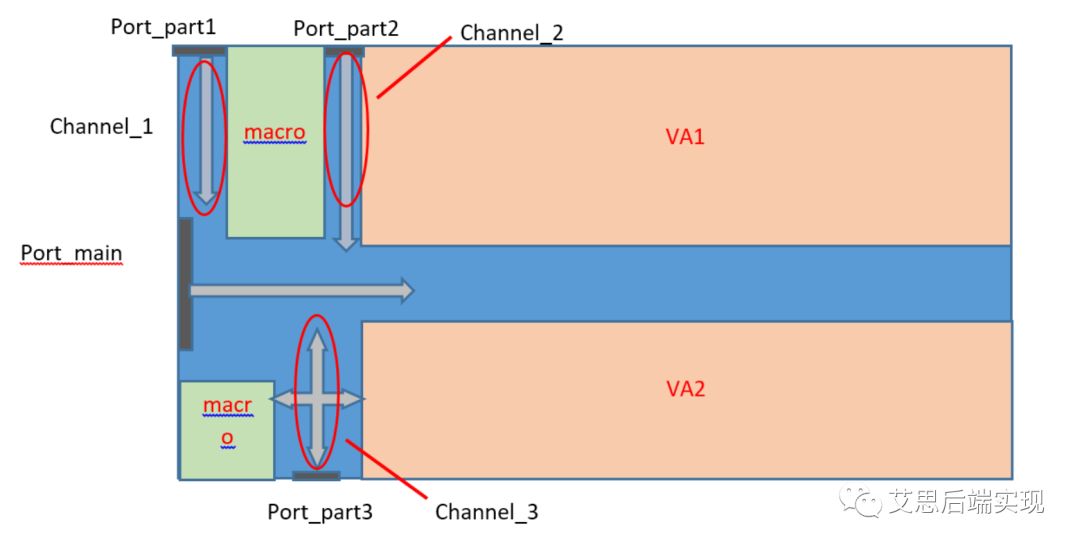

1：channel placement: 如下圖：

基于圖例，我們可以看到整個block有四個地方需要出port，具體對應的數據流為

Port_main       ->      default_VA     -> ?   SW1/SW2

Port_part1       ->      default_VA     ->       SW1/SW2

Port_part2       ->    default_VA      ->        SW1/SW2

Port_part3 ?   ->    macro、SW2 and default

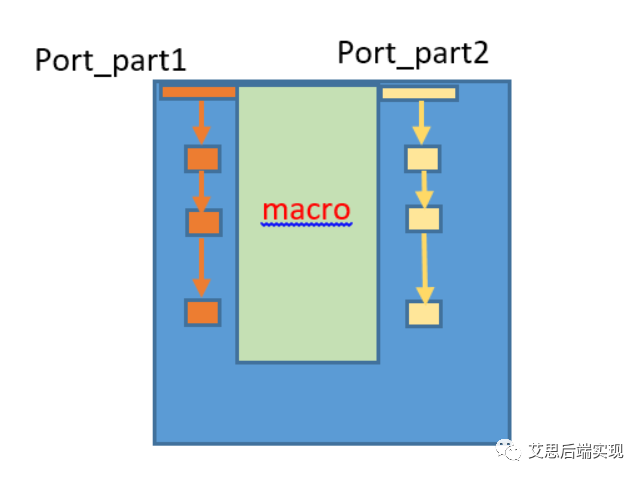

對于port_part1 和port_part2，這里的channel_1 和channel_2是非常狹窄的通道，為了保證繞線的通過性，首先，我們應該阻止任何std-cell 的邏輯cell在這里的布局，但是在某些情況下，這些還不夠。

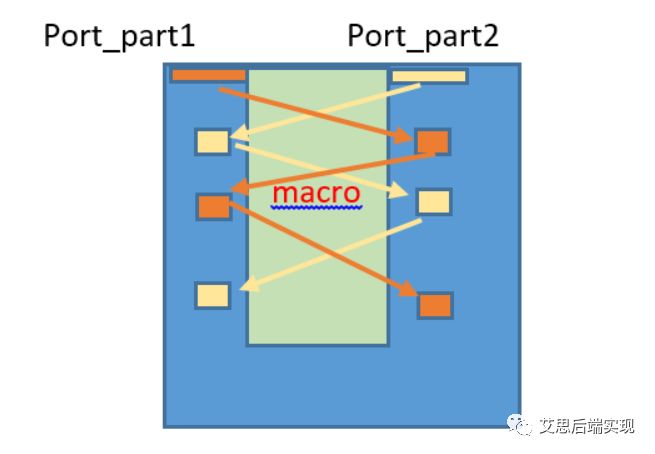

使用過自動布局工具的同學應該知道，基于工具優化的方式，再這樣狹窄通道，有兩個可選區域的時候，經常會出現，反復跨過macro的行為，類似下圖：

這種系鞋帶是的布局規劃，是很不利后期繞線和時序收斂的，使用前述方法也是不太容易約束工具行為的。所以這里我們需要使用腳本來解鞋帶。創建guide buffer來認為干預這個區域的布局，結果如下圖：

加之使用placement blockage 來限制別的std-cell進入這個區域，這樣就可以解掉這個問題了

同樣對于port_part3，使用腳本合理添置guide buffer可以有效提高QoR。

2：magnet placement:

工具有一套命令會去做std-cell的與其相關聯的邏輯進行就近擺放，例如你已經在floorplan里邊擺好了port，我們可以讓工具把相關的std-cell擺到port的附近，這樣可以有效收斂相關邏輯物理距離。但是對于macro要謹慎使用，由于很多macro會share邏輯，很多時候，并不是把他們聚集在某個區域是個更優的選擇。這個工具命令的結果，會把對應的邏輯擺放到目標cell的附近，并且可以legalize和fixed。

3： ESD protect buffer：放置ESD保護器件

在某些工藝下，基于PAD的設計，PAD? core的一些輸出信號，需要做ESD的保護處理，防止出現ESD violation，這時候就需要我們?cè)趐re-place階段來規劃。通常來講ESD buffer不是工具的target library，所以工具不會在place階段使用它。為了彌補這個問題，我們需要把ESD buffer放到link library里邊，然后使用insert buffer命令來預插入ESD buffer，考慮到timing DRC的要求，這些cell不應該離PAD cell過遠。

一般常用的手動就是這樣了，在開始place_opt命令前，各位同學備份一下當前節點的數據庫，因?yàn)槟憧赡苄枰磸?fù)在這個地方進行調試、迭代。

第四步：place：真正的大招來了

一個模塊的實現，place這個命令可能會占據整個run time 的30%左右，從一個std-cell處于原始位置的狀態，到最后按照用戶需求和約束達到布局完成，這里邊的動作和計算量會非常的大，一般規模的模塊place主命令大概需要20~30小時，甚至50小時以上，這還不包括你的server crash、overload等意外情況。在runtime 這方面，Synopsys家也是很努力的，icc2在這方面是有所提高的。
1：place命令的理解和應用

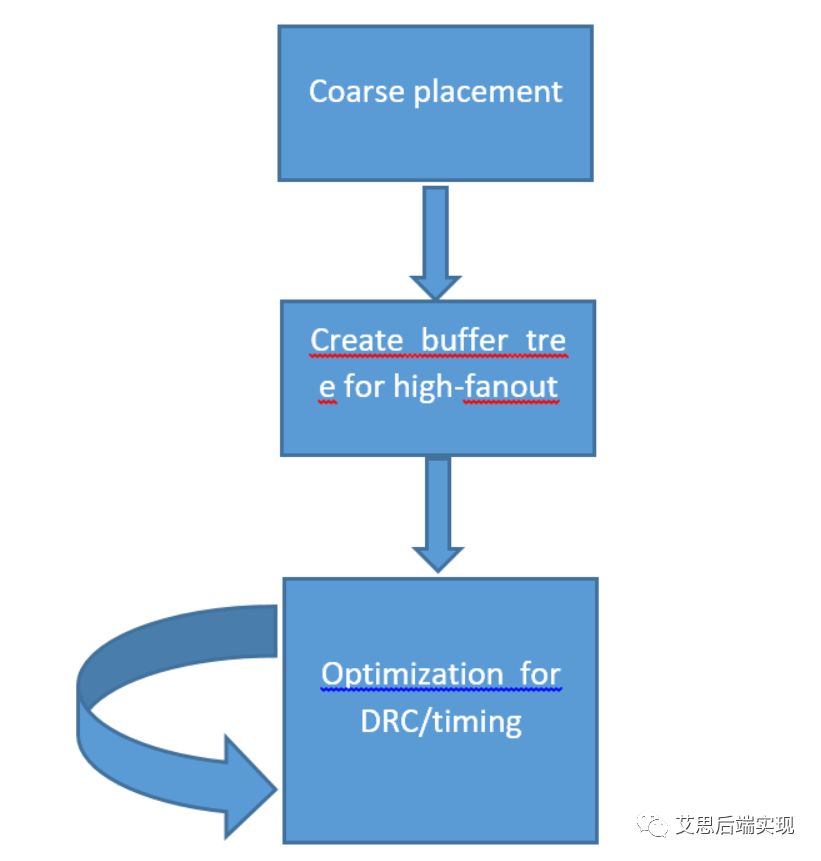

Place_opt命令的主要?jiǎng)幼魇牵?

這三個步驟里邊每一步的最后，都有l(wèi)egalize ，言下之意，就是工具的任何的粗布局、優化的結果，都要以最終的legalize來收尾。所以，任何的displacement都會導致工具的修復的偏差。這里建議個問題同學，在你的place log里邊查看displacement是一個重要檢查手段。

Place_opt 命令里邊提供了幾個常用選項

-optimize_dft：如果用戶提供了scan_def文件，place命令可以調整scan_chain的前后順序，來優化繞線

-area_recovery：在時序優化的時候，同時也對面積進行優化，結果是會降低cell density，同時timing上會有些許影響

-congestion：這個是優化routing congestion的主要選項，建議打開。
-cts：在place_opt完成cts的步驟，如果你的flow里邊有專門的cts步驟來解clock tree，建議不要使用它。

-optimize_icgs：優化clock gating timing，前提是要在數據庫里邊加載所有cts的配置，如果選擇使用專門的cts步驟，建議不開。

-power：優化power 和leakage power，對于leakage power，需要用戶提供不同VT類型（via command set_multi_vth_constoraint），供工具選擇VT cell。對于通常的power 優化，可以不開這個選項，但是要打開變量 icc_preroute_power_aware_optimization 來讓工具優化power。

-spg：當用戶使用compile_ultr –spg命令來做綜合，同時要使用DDC的格式作為import的輸入量，這個時候place_opt命令會自動使用DDC的floorplan信息。如果這里的floorplan被place_opt命令使用，就等價于余毒入了一個initial placement動作。所以place_opt命令里，就會自動跳過initial placement步驟。這個選項是不能和-skip_initial_placement同時使用的。

-skip_initial_placement：跳過最初的initial placement，這個接口是允許用戶對placement做初始化的懂多，有些第三方工具提供的initial placement 會使用DEF的方式讀入，如果使用第三方工具的輸入，這里是需要initial_placement，然后把后邊的步驟交給place_opt命令。這里initial placement需要包括，std-cell is_placeed 屬性是 true，所有的macro，is_fixed/is_placeed屬性是true。Highfanout的net已經被解掉。

-layer_optimization：工具可以自動去看到用戶的net search pattern和set_net_search_pattern_delay_estimation_options 來使用layer promotion 的方式來提高timing，

方法如下：

Icc_shell> create_net_search_pattern -net_length_lower_limit 200 -connect_to_port

1

Icc_shell>set_net_search_pattern_delay_estimation_options -pattern 1 -min_layer_name METAL7 -max_layer_name METAL8

通過以上的定義，place_opt 命令，會把所有長于200um 并且連接到port的net，進行l(wèi)ayer promotion，使用的規則是：最底層是metal7，最高層metal8。當你創建create_net_search_pattern，會返回一個ID值，這里的ID是1，所以在第二個命令里的pattern后面跟的是1

2：Place 結果的檢查

在之前的幾個步驟，我們都沒有設計到檢查這個步驟，但是從place開始，我們需要對數據庫的結果進行排查，只有對place的質量了然于心，才能在后面使用的時候得心應手：

a：timing檢查

在place階段，重要的目的就是修復和優化data path的timing。因?yàn)檫@時候clock tree都是ideal，所以這個時候的setup timing計算，都是基于cell的placement和virtual connection來估算net、cell延遲來估算timing的?？傮w上將，如果place 階段的setup timing不能被完全滿足，那么后期很難修出來，對于比較差的violation（<-500ps）這時候需要找到violation 的原因，這里邊有幾個排查方向：

a1：timing約束是不是合適：通過查看report_timing的報告來定位。

a2：timing path 上面有沒有乒乓繞線：可以使用change_selection [get_timing_path] 的命令 在版圖上查看timing path，看看有沒有detour的cell placement。一個timing path的圖示大概如下圖：

a3：其他種種

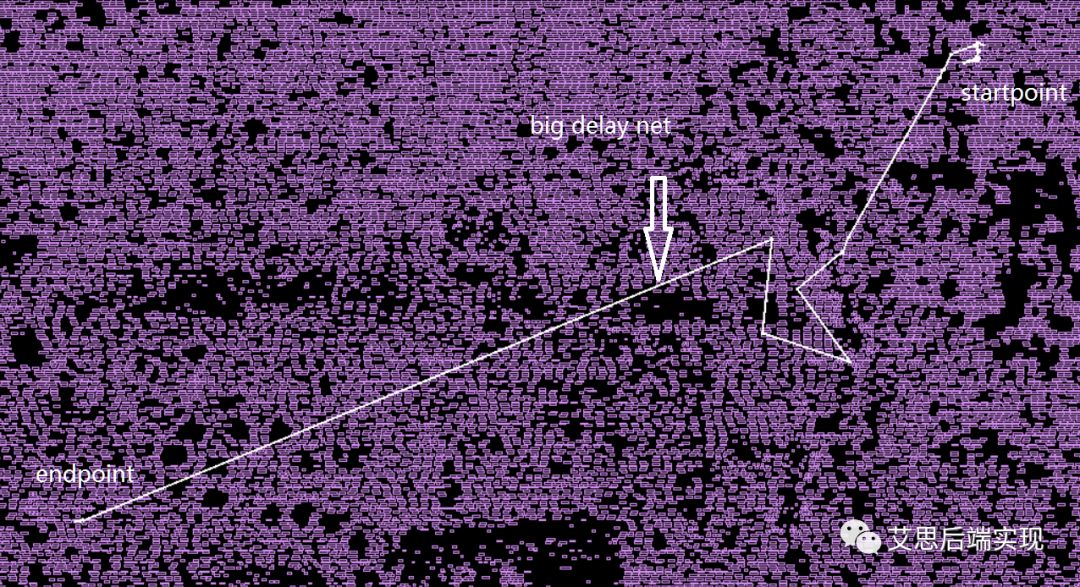

有時候，我們會碰到一些net上有很大的delay，如上圖箭頭處所示。在有些情形下工具就是不修，放在那里。這時候我們需要仔細看一下原因。首先你要查看當前group里邊的最大的violation（就是通常說的WNS）,如果你的net delay不是發生在最差的path上，工具很有可能會拒絕修復，工具是timing driven的機制，但是深入了解后，你會發現是WNS機制，他是從大的violation開始修起，直到修不動，同時也會兼顧DRC cost 的影響。

局部區域density 過高導致修復不利，這時候可能由于legalize導致在high cell density區域發生了large displacement，所以工具不能有效的修復timing。

邏輯深度影響timing，如果發現由于data path過長，導致拍數過多，我們需要考慮ungroup的方法，降低邏輯深度，從而減少data path的時延。

驅動能力導致的問題：默認情況，工具會使用library里邊的所有std-cell，但是一般的library都會有各種驅動能力的cell，這時候如果工具使用過多的驅動能力小的cell，可鞥會影響timing，所以，需要人為干預，禁止工具使用過小驅動能力的cell來保證timing。

b：report hierarchy：這個經常用來全局查看placer的擺放結果，

從下圖可以看到，同樣顏色表示屬于同一個邏輯層次，大部分邏輯都是按照hierarchy來擺放的，這樣更利于縮短cell和cell之間的物理距離，從而改善timing

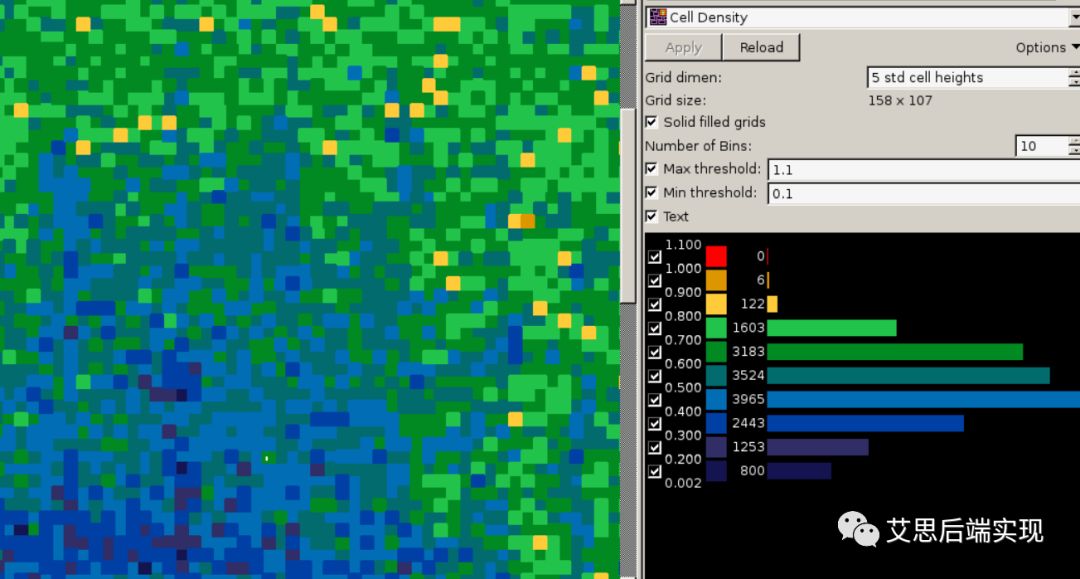

c: report cell density：工具提供了cell density的視圖，具體如下圖示例

這是基于std-cell的density視圖，可以直觀地感受到，工具在做完place_opt后，整個die區域的cell分布密度情況，對于高密度的區域需要留意，因?yàn)槿魏蜗敕胚M(jìn)去的優化cell都可能由于high density導致large displacement，這樣是無法達到最佳優化效果的。

整個place是所有APR工具的核心命令之一，一個placer工具的一般需要3~4年的開發時間，其中的奧妙自然是很深的。對于工程師而言，一定要了解工具的特性和傾向性，這樣才能成為工具的朋友。說到底，工具是為我們的工作服務的，工程師存在的價值就是讓工具能發揮出自身的特點，高效的實現我們的APR目標。

我們用了以上的篇幅討論了place步驟和特點，相信你的工作中一定會遇到各種各樣的實際問題，如果上述經驗?zāi)軌驅δ愕墓ぷ髌鸬叫┰S幫助，作者就深感欣慰了。希望通過上邊的講解，我們都能對工具有一個更深的認識和了解，從而助力我們的日常的布局工作。
