clock是整個timing closure中最重要的部分，只有把這顆時鐘樹（clock tree）種好了，我們才能吃到甜美的果實。

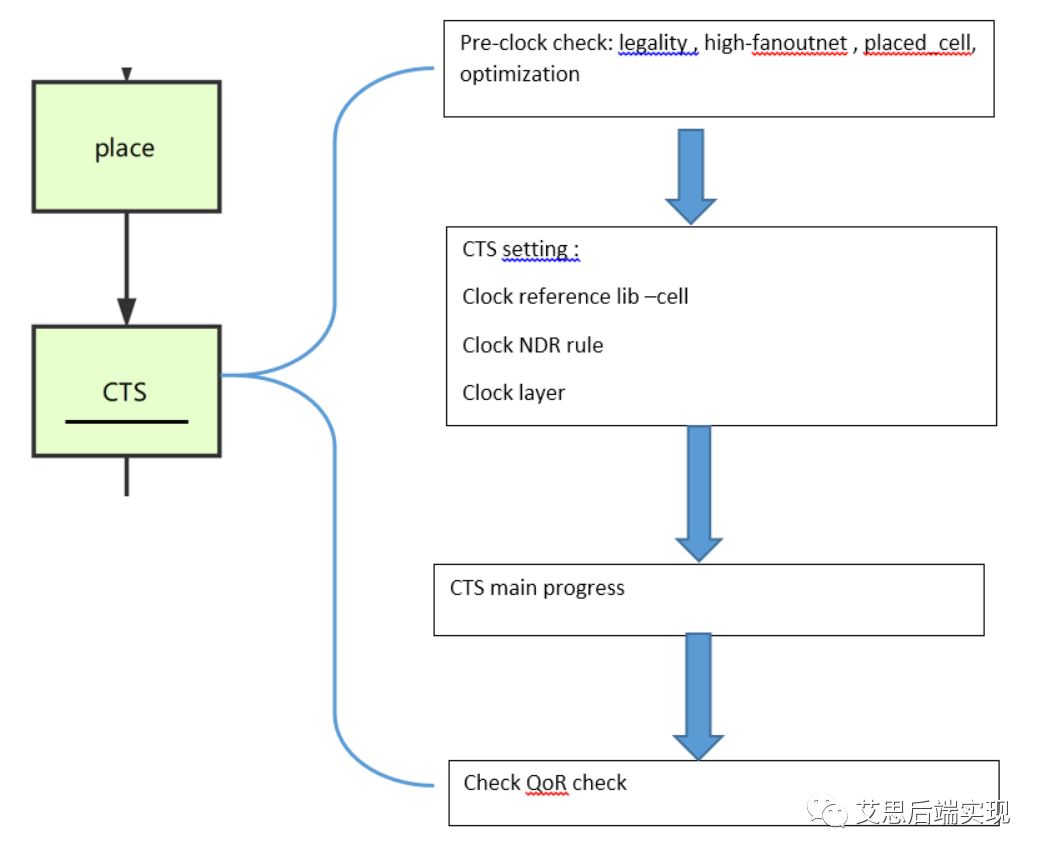

按照慣例，先拿流程圖來做以總覽

由于clock是在給實際放置好std-cell的數據庫，構建真實的clock tree，每一個std-cell的位置都會影響到CTS的構建，所以，一個要用來build clock tree的數據庫需要有以下的基本質量：

1：所有的cell 都是經過優化處理的

2：所有的cell的放置都是合法化的（legalize），CTS是不會動已經放置好的cell的，在CTS步驟里邊legalize，一般的cell只會非常位置偏移。這是保證place timing、congestion最好的選擇）

3：數據庫里的data path沒有大扇出的max_fanout問題

我們經常說clock tree。那么什么是clock tree呢，在開始CTS之前，我們先來認識一下什么是clock tree。

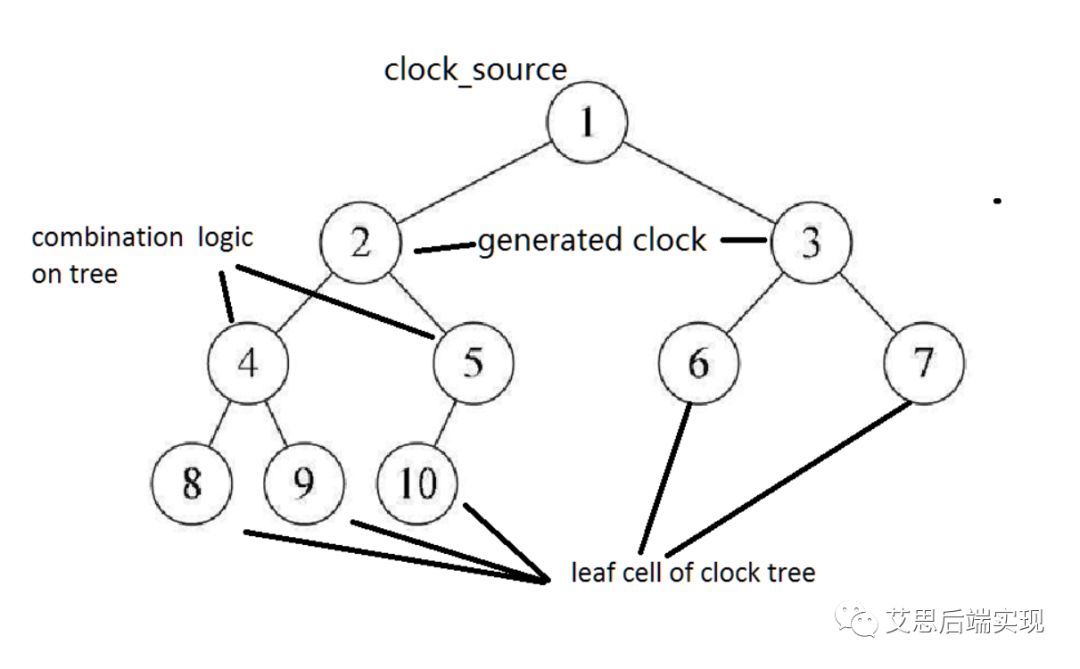

一般把clock稱之為tree（樹狀結構），是非常形象的。我們用下面這個二叉樹的拓撲結構圖，表明了一個clock domain的邏輯結構：

如圖所示，我們對各個點位做如下設定

點位1：  primary clock source。使用create_clock命令所對應的clock點

點位6/7/8/9/10： 掛靠在這個primary clock 下面的leaf FF。

點位2/3：  隸屬于在這個  primary clock 下面的generated clock：從屬于primary clock的generated clock

點位4/5：  點位2的generated clock tree里邊的組合邏輯：一般的設計都會有DFT的mux在這些位置上。

從以上樹狀圖示例里邊，可以看到一個簡單clock domain里邊的各個元素。

理論上講，所有隸屬于primary clock source （點位1）的leaf cell （點位6/7/8/9/10），它們之間都是可能有timing check的。從clock tree的角度而言，每一個leaf cell 的clock pin到clock source的delay都要盡可能的相似，這樣才會盡可能的接近place的時序結果（都為0，也是一種相似）。因為在place階段，我們假設所有的leaf FF到clock source 都是0 delay的（ideal_clock）。

在了解了clock 的樹狀結構后，這里要再澄清幾個基本概念，有助于我們理解clock tree和工具的行為。

Primary clock: 這個是模塊的主時鐘，一般的模塊至少有一個主時鐘，有時會有多個，但是相互之間通?；楫惒疥P系。一般使用create_clock命令定義的clock就是主時鐘。這種clock一般的定義點無外乎port或者內部macro的輸出。

命令示例：
create_clock [get_ports func_clk_i]  -name clk_func_clk  -period 100  -waveform {0 50}

Generated clock: 這個是模塊內部的分頻時鐘。這個clock 的source通常來自于primary clock，或者另外一個generated clock（在層疊（cascaded）generated clock的 情況下）。它的定義點一般來自于一個clock gating cell (latch output)或者一個DFF的輸出點。

命令示例：
create_generated_clock [get_pins gated_clk_latch/o]  -name gclk_1_func_clk -source [get_ports func_clk_i]  -master_clock  clk_func_clk  -edges {1 2 5}    ; # a latch as clock gating cell, half frequency with 25/75 duty cycle

create_generated_clock [get_pins divider_reg/o]  -name gclk_2_func_clk -source [get_ports func_clk_i]  -master_clock  clk_func_clk  -edges {1 5 9}       ;  # DFF divider for a clock, 1/4  frequency with half-half duty cycle.

Latency：時鐘延遲值。這個是從clock source到你的leaf cell的 clock pin的時延值。

Skew：同一clock domain下邊的，任意兩個leaf  cell時鐘延遲之差的最大值。這個是評估一個clock tree做的好還是不好的關鍵指標。一般是基于一個clock domain的所有l(wèi)eaf FF/macro clock pin。Skew越大，timing越難收斂，hold/setup也容易出現沖突。通常來講，CTS的目標就是降低skew，如果做到極致，skew為零，那么我們的時鐘樹就是理想的樹了。

以下圖為例，構建了連帶上述命令描述的一個clock domain結構

從上圖這個clock domain上可以抽取出以下信息

有了上面的這個latency，就可以推算出來skew如下

最終的評判某一個clock tee是不是做的好，就是來自于上邊這個clock skew值。

這里需要在做以下說明以幫助大家理解

1：示例里邊有有三個clock domain：一個primary clock 外加兩個generated clock

2：在CTS的優化中，如果一個leaf cell的位置同時處于primary clock 和 generated clock 的fanout，CTS約定，在構建clock tree 的時候，它只屬于離它最近的generated clock。Skew的計算機制也是基于此。

3；通常來講，同屬于一個primary clock下邊的所有generated clock 以及它們的primary clock都是一個同步組（sync-group），它們之間的leaf cell都有timing check。所以這里邊會有 func_clk_ff*  和  gclk*_ff* 的timing check。

有了這些基本概念后，現在開始做CTS前的配置工作：

1： clock reference lib cell 設定

一般的clock buffer、inverter都是相較于普通buffer/inverter更快，但是面積、漏電流也更大。所以這些cell只用于做 clock tree的構建。來獲得更小的skew和latency。整個芯片在這樣的規劃下，達到一個面積、功耗和clock skew的平衡點。

所以在整個流程中，嚴格來講，只有在CTS這一步才會打開clock buffer/inverter 給clock tree使用，剩下的所有步驟都是禁止使用clock buffer/inverter的，這里會提出一個新的一個檢查點，在你準備做CTS之前，先檢查一下你的place數據庫，如果有clock library cell存在的情況，請查閱你的target library 來定位問題。

命令示例如下：

set_clock_tree_references  -references  {clk_buf1 clk_buf2 clk_inv1 clk_inv2}

ICC的這個命令優先級很高，無論這個lib_cell在之前是不是被dont_use，這個命令都會讓CTS使用這些cell來構建clock tree（但是如果命令set_clock_tree_references  之后，仍然對這些lib_cell進行dont_use設定，這樣依然會阻礙CTS的使用）。這里一定要注意一個問題，就是這個列表里邊一定要有inverter，否則在CTS時候出錯。

2：clock NDR  rule

NDR是一個縮寫，全稱是None Default Routing-rule。我們在進行CTS的時候要引入這個特殊的clock  routing rule，以備工具測算真實的clock net routing resources使用。這里我們需要對clock設定較普通繞線更為嚴格的routing rule

一般講，在同一層的兩根普通繞線，可以落在相鄰的兩個track上，在線寬合規的情形下，就不會有PV DRC  spacing的問題。但是為了能削弱SI對clock net routing的影響，我們這里給clock定義了更為嚴格的multiple spacing routing rule，這個multiple至少是2或者3。設定后，工具在規劃資源的時候就會考慮clock的額外需求。下面的命令定義了一個3倍spacing的NDR rule。

define_routing_rule  clk_NDR_rule -default_reference_rule -multiplier_spacing 3

而后，我們需要把這個NDR rule關聯到clock 上就好了，命令如下

set_clock_tree_options -routing_rule clk_NDR_rule

3： clock routing layer的設定

還記得我們在第三章，power那一部分的講解嗎？在那里，我們提到過clock的routing layer的信息。Clock routing的繞線優先級是高于data path的，所以在繞線層的定義上，我們會把clock routing layer盡量定義到高層。

如果我們最高繞線層是M8，我們可以定義如下
set_clock_tree_options -layer_list {M6 M7 M8}

4；logical DRC的設定

我們知道，在timing分析里邊，都會有DRC的目標，在CTS中，基于項目需求，我們會有更嚴格的目標設定，下邊是一個示例，具體需要依據項目和工藝的要求設定：

set_clock_tree_options -max_transition 0.3
set_clock_tree_options -max_capacitance 0.1
set_clock_tree_options -max_fanout 32

還有一個就是我們前面提到的CTS的重要目標：skew （盡管這個不是DRC的范疇）

默認工具是按照0來約束skew的，這是一個理論值，實際是不可能達到的，只有ideal clock tree才能達到。我們基于項目需要和clock period設定一個稍微寬松的值，對于rum time、power、面積等指標回事一個科學的折中，示例如下：

set_clock_tree_options -target_skew 0.2

5： 特征點的設定：

CTS支持以下特殊點的設定，這些設定會影響CTS的細節，正常情況下，用戶不用干預，這里我們不做展開，會有一篇CTS番外來介紹他們的細節，有興趣的同學可以關注下。

Stop pin:   停留點位

None-stop pin:   非停留點位

Exclude pin： 除外點位

Floating pin： 單列點位

Ignore pin： 忽略點位

到達這里，我們已經有了大體的概念了，接下來我們就來看看CTS 到底在我們的數據庫里做了哪些神操作。

工具在讀取了上述的各項設置后，就可以開始愉快的build tree了（真的會愉快嗎？^_^）

大家回看一下在本文開始的那個樹狀結構圖，對于這個樹狀結構，cts其實是在做一個多叉樹的遍歷過程。所以在build  tree的時候，有兩種方式可以選擇top-down和bottom up。

在一般的應用中，我們習慣使用top-down方式， 從clock source 做起，直到找到一點的leaf cell clock pin，然后構建這點到clock source的clock buffer tree；接下來依次查找下一個leaf cell clock pin，然后再次構建這個新點到clock source的clock buffer tree。如此往復，直到把整個多叉樹的結構遍歷完成。

但是在cts里邊，它的目標是控制latency和保證skew，如果是top-down的方式，工具永遠不知道當下節點的多叉樹有多深，很難判定你在當前節點需要構建多少latency，很有可能帶來反復修正的問題，這樣的會大大降低clock tree的質量。所以從收斂skew的角度，選擇bottom-up的方式是更為合理的。

于是就有了下邊這張cts遍歷多叉樹順序圖。有了這張圖，再也不用擔心cts看不懂了。

為了保證完備性，不漏掉任何一個leaf cell clock pin。這里的多叉樹的遍歷本質上是一個遞歸的過程。在每一次遞歸的節點，cts都會記錄下當前的phase delay（從當前結點到leaf cell clk pin的delay信息），依據這個phas delay信息，無論leaf cell距離clock sourced的深度有多大的不同，工具都盡量讓每一個leaf cell clk pin的latency相近，這就是使用clock buffer/inverter 要完成的目標。

同時在構建clock tree的時候，工具一定會兼顧max_tran，max_cap等DRC的需求。一個tree有好的skew那么他的hold就好控制，有了高質量的transition、cap那么他的aocv效應的影響就能降低，最終都朝著mcmm timing clean的目標進發。
