這個原理其實也簡單，就是將之前full-chip的工作，分解到各個partition，大家來并行設計，最終頂層設計人員會把所有的partition的結果，封裝到一起。從而產生最終的full-chip數據庫。這樣做的好處顯而易見：每個partition的設計都是并行，省時省力。只是需要跟更多的PR工程師（一個典型的串 -> 并轉化，通過加入人力來加速項目設計）。每個模塊的內部時序，物理問題都在模塊級別搞定。只有interface留到了頂層。模塊內部的問題迭代周期短，并且效率高，最終的項目的收斂都會相對容易。一步一個腳印，一起攜手走向最終的TO。

對于后端的頂層設計人員，根據full-chip的規劃，會下發所有partition的物理約束信息，這里邊包括：

· Die/boundary：    模塊的邊框信息。

· Terminal：        模塊的pin放置信息

· PG：              電源地網絡的需求信息

· Hardmacro：       特殊macro的在partition的放置信息

具體參看下面的示例圖，來一起直觀的體會partition 設計帶來的的變化

如果采用了partiton流程，就是下面這個情況了：

有了上邊的概念，這里就要有請這篇文章的主角登場：Design Planning（DP）。這個就是幫助頂層人員，合理規劃partition的物理信息，甚至timing budget的強大武器了。

在ICC2里邊，DP是一套流程，可以使用icc2內建的命令來高效完成，下面就以此來體會DP帶給大家的給成強大的功能了吧。

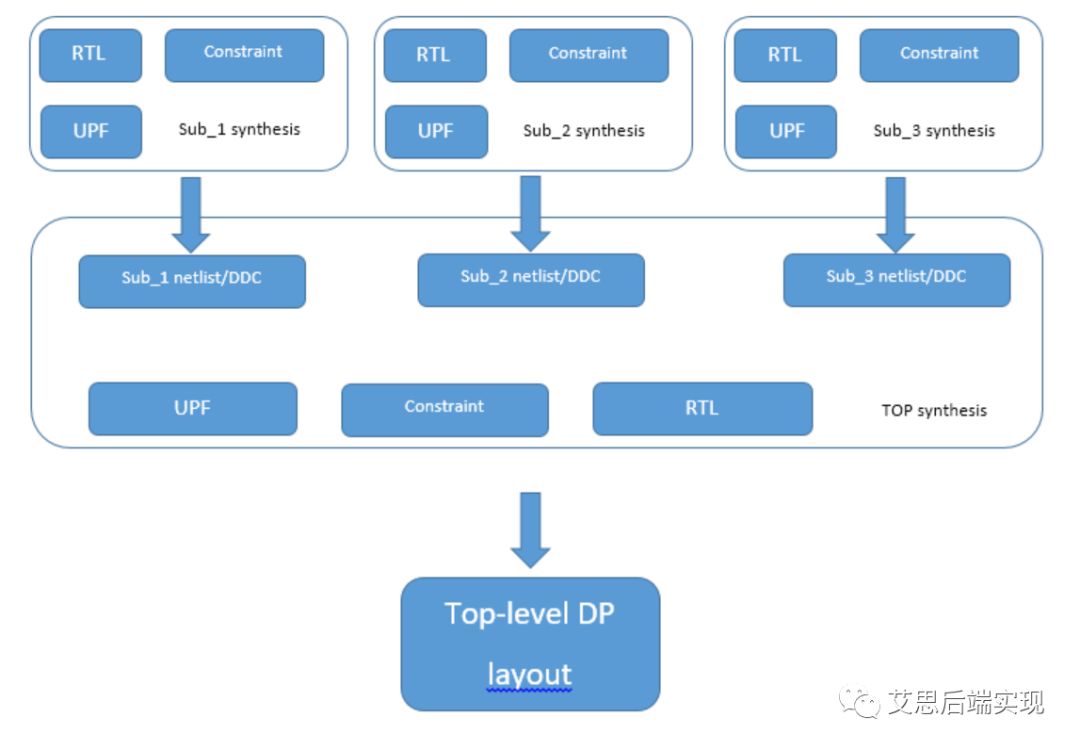

通常的hierarchy 設計流程，無論是從RTL，synthesis還是layout，都是遵循bottom-up的設計方式的，一個簡明的流程如下圖所示：

可以看出，要想開始頂層DP，就必須要有底層的綜合數據庫，從而產生頂層的綜合數據庫，DP就可以基于這個頂層的綜合結果，來開始DP工作了。

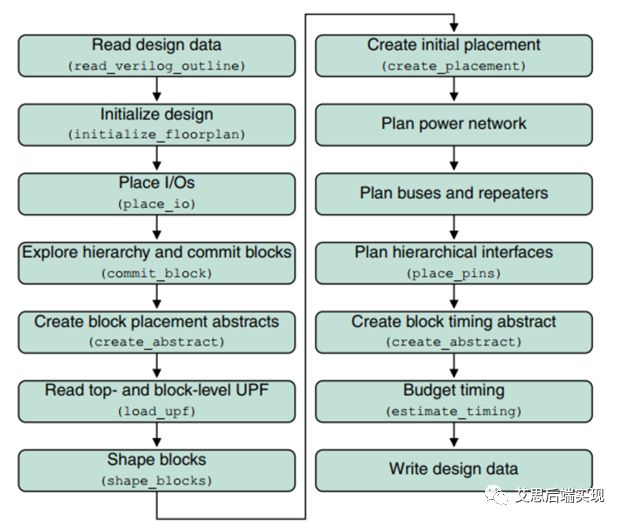

Icc2給出了一個非常完備的DP解決方案，如下圖

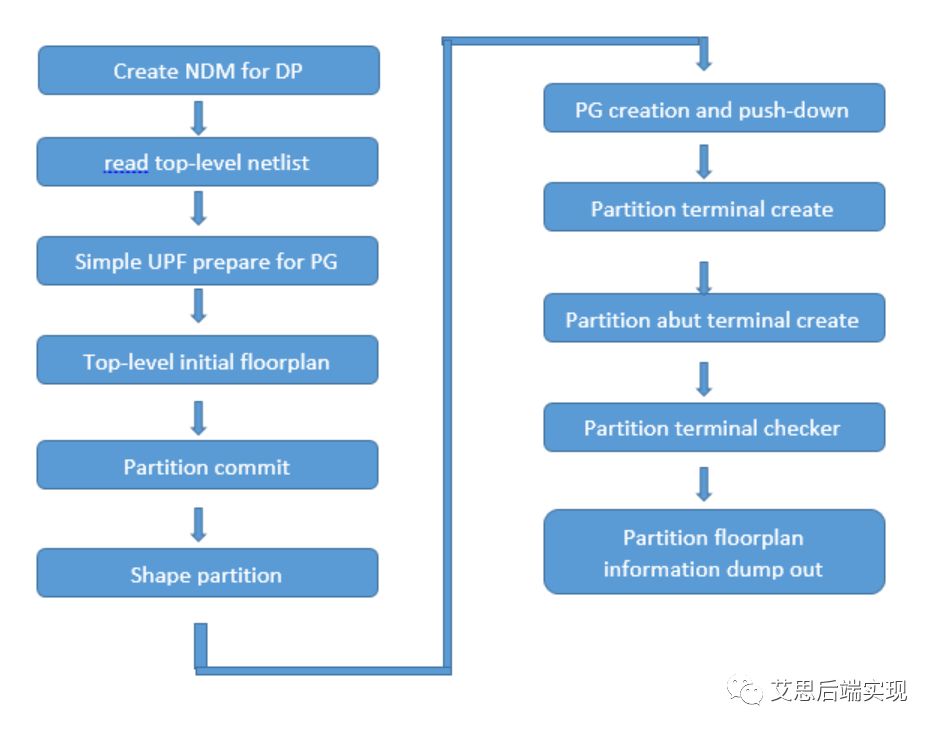

在頂層做DP的時候，主要的目的是給sub-partition提供boundary，terminal和PG等等，大部分時候，是不需要把這個復雜流程全部走完，這里，艾斯秀給大家的是一個體現DP核心功力的實用流程，如下示意圖：

1. 第一步：建立icc2物理庫

打開icc2，創建NDM，這個是常規操作，為了創建整個DP流程需要的物理庫來使用。

2. 第二步：讀入網表

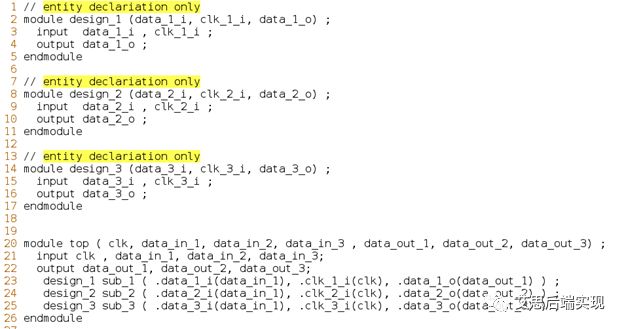

讀入top-level的netlist。這個階段的網表有兩個特點。第一：網表需要包含sub-partition的聲明。第二：由于只關注于創建partition的boundary和terminal，sub-partition的網標完全可以是一個sub 的top-only，來加快DP的速度。一個示例如下：

3. 第三步：UPF的準備

在做DP的時候，需要充分考慮到PG和VA的影響，因?yàn)檫@個很有可能會影響到partition的PG mesh和floorplan。通常的情況下，可以使用一個top-level的UPF來滿足這個要求。但是要注意的是，這個UPF文件，必須包含top-level的VA信息和聲明top-level和partition之間的PG連接關系，這是規劃具體floorplan和PG push-down的必要條件。

4. 第四步：top-level的initialfloorplan

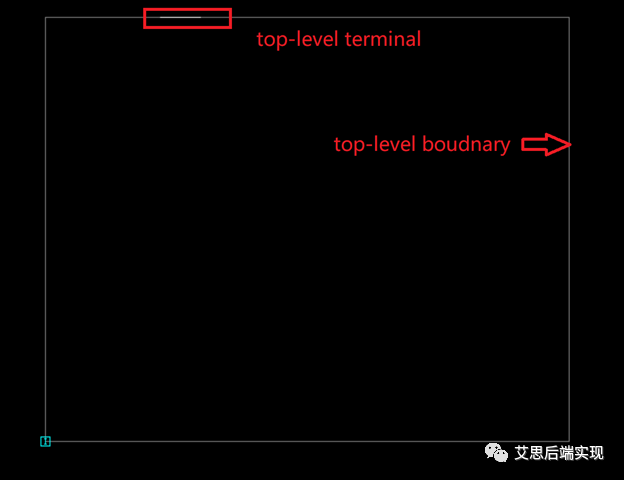

要開始DP的工作，還是要先定義好top-level的基礎floorplan，例如：boundary，hardmacro , terminal，VA等等，有了這個初始的布局，就可以逐步規劃partition的布局信息了。

5. 第五步：partition commit：

為了讓DP可以意識到，哪些instance是可以被操作的，這是一個非常必要的手段。在這個步驟結束后，就可以對partition進行真是的物理操作了，這里完成的重要標志，如下圖所示

6. 第六步：partition 的boundary規劃

從這個步驟開始，就是真是的partition的操作了，首先，根據sub-partition的真實synthesis面積和內部hard-macro的需求（高低、寬窄、數量等等信息），來規劃partition的大小和形狀。

第一要素：面積大小要給夠。

根據不同工藝和項目目標值，一般整體的std-cell區域的利用率不要過高，要給后期的power-switch，tap-cell，optimization的器件留夠空間。當然，對于特殊形狀的hardmacro也要預先布置好。

第二要素：形狀要可用

盡量做到拐角不浪費，高寬比例不失調。少邊角，多正方區域，給partition的layout留夠足夠的物理空間。還有數以邊沿區域，集中放置partition的terminal。

以上兩點，處理得越好，返工迭代越少，top-level的push-down才可以進展的順利不磕絆。

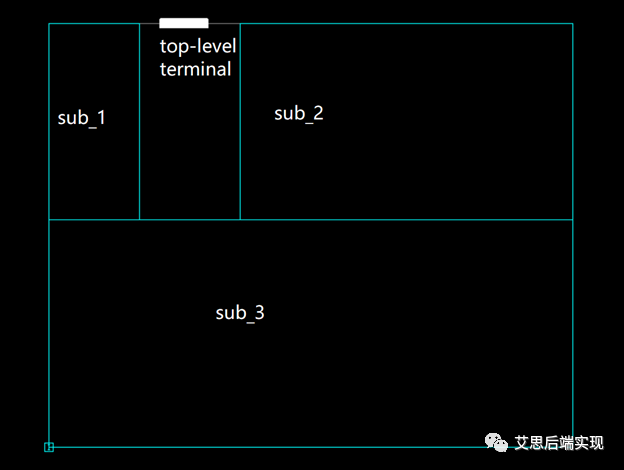

至此，floorplan的partition的boundary創建完成，如下圖所示

7. 第七步：PG網絡的創建和pushdown

如前面所說，PG net已經創建成功了，這里，需要根據工藝和項目PG的需求，在頂層開始創建真實的PG網絡了。通常來講，最高兩層會成為PG主要mesh的橫、這兩個布線的板層。每一版層都是使用固定步進來實現電源地的PG-mesh創建。

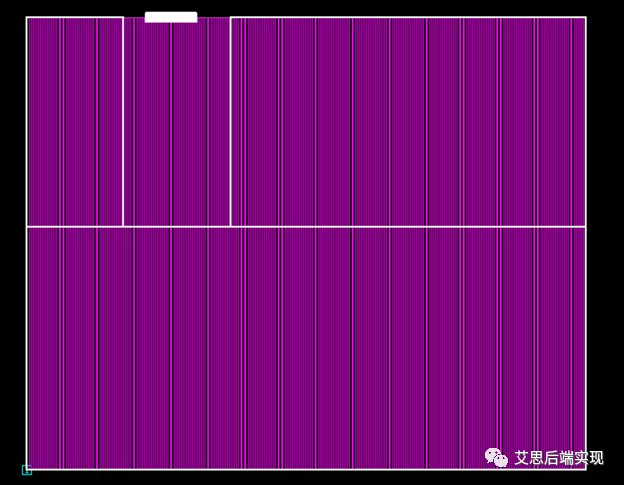

Top-level創建完成后，整個core區域，默認都會被鋪滿，當然，在那些創建partition的區域，也會鋪滿了PGmesh，如圖所示（這些密密麻麻的就是PG-mesh）：

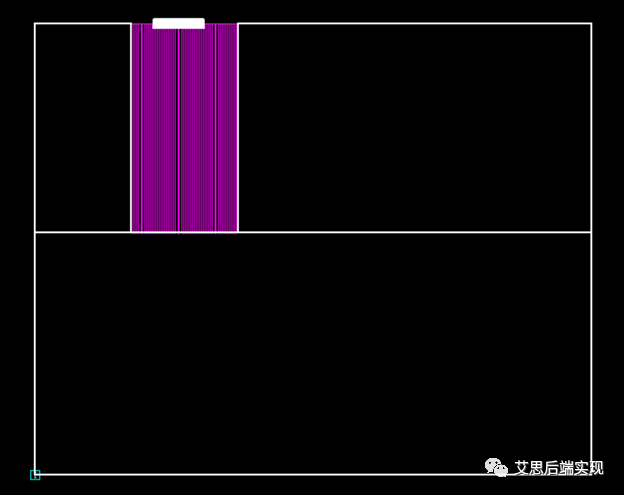

這個時候，需要做的事情就是將這個top-level的PG-mesh打到partition里邊（push-down），最終所有的partition都以這樣的PG網絡來規劃mesh，拼接到一起的時候，就會完美融合，這就是PG mesh的push-down的主要目的。Push-down后的結果：

可以看到，push-down后，只有top-only的PG-mesh可以被頂層看到，穿過partiton的PGmesh，就以及被打到partition里邊了

8. 第八步：partition的terminal規劃和創建

這一步驟，在partition的boundary，origin，以及PG-mesh的信息存在下，就可已創建partition的terminal信息了。

通過探索netlist，通常都會得到partition之間的穿線、直接互聯關系，同時，由于頂層的macro，VA的布局也已經完備，所有的terminal的創建，都要考慮到它們之間相互關系，從而將對應的terminal朝著它們的傾向性連接的方向放置。這個小細節，可以充分的提高interface timing的在物理位置、距離上的優化。

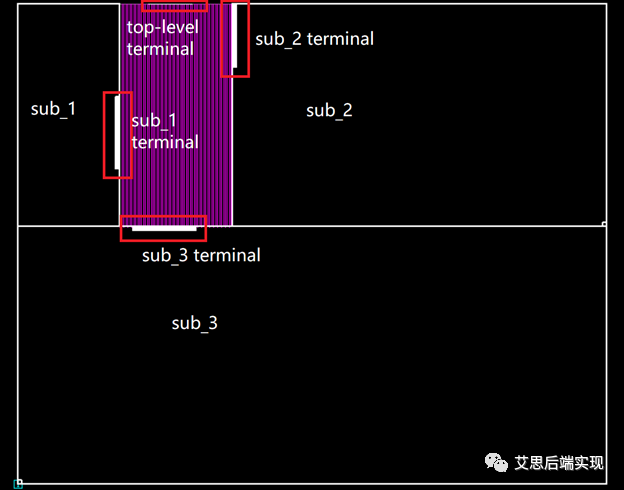

此外，盡量把terminal都規劃到一個區域，從而間接的知道partition的placement可以把相關的邏輯放置的足夠近而不會產生乒乓放置的潛在隱患。如圖所示，如下就是partitionterminal 創建完成的結果：

9. 第九步：partition的abutterminal的處理

實際的項目網標中，總會碰到一些partition之間的連接是直通的，例如：

Partition_A.data_o[63:0] ->   Partition_B.data_i[63:0]

如果恰巧Partiton_A和Partiton_B在floorplan里邊，有一條abut在一起的一條邊，這就給了一次terminalabut的機會，top layouter可以根據實際情況，選擇把這些terminalabut（貼合）在一起，從而讓這些直連的穿線在物理上拿到理論上的最短距離

10.第十步：partition的terminal的檢查

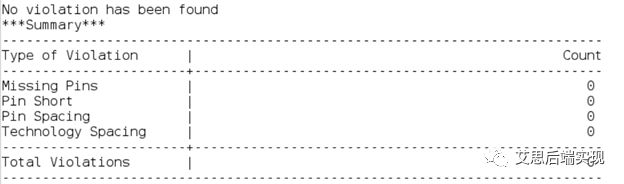

Icc2提供了一個非常好用的命令，來檢查terminal的狀態；有沒有port沒有創建terminal，有哪些port的terminal的spacing違背了layer或者spacing的約束。通過這個都能價差出來，強烈建議在release之前，使用這個命令來檢查partition terminal的QoR。正常的情況下，會得到如下的信息：

11.第十一步：partition的物理信息的導出

在上邊十步的處理完成后，就可以把下面羅列的partition物理信息逐一導出了。

· Boundary

· Terminal

· PGnet
