一個完整的層次化設計，在代碼設計階段，就應該樹立層次化的理念。這里邊主要由以下幾個考量

簡化大規模設計的必經之路
后端實現的真實需求
驗證和設計的一致性
相關配套、支持文件的參照點（SDC、UPF等等）

從架構入手，合理分布RTL的層次結構，讓整個設計看起來張弛有道。這個思路體現如下

前端設計人員按照下面的思路過程來設計代碼

1. 完成inst1的模塊代碼設計

2. 完成inst1的內部連線

3. 完成inst2的模塊代碼設計

4. 完成inst2的內部連線

5. 完成top-level的模塊代碼設計

6. 完成top-level的連線

可以看到，這里邊涉及了三個部分的設計

1. inst1

2. inst2

3. top-level

通常來講，合理的分配各個模塊可以加速full-chip的收斂。從上面的例子可以看出，top-level的東西比較簡單，只有一個控制邏輯和PAD，主要的功能都在子模塊里邊，這樣的好處是非常明顯的

1. 子模塊的實際內容多，但是總體規模不會很大，綜合和版圖的可控性會很好

2. 相互關聯密切的功能IP封裝在一個模塊里，有利于時序收斂和后端工具優化

3. top-level的主要用途就是穿線，以及中心控制和PAD等等，有利于整體功能布局的規劃，主要精力要放到interface的時序上，以及可繞通性。

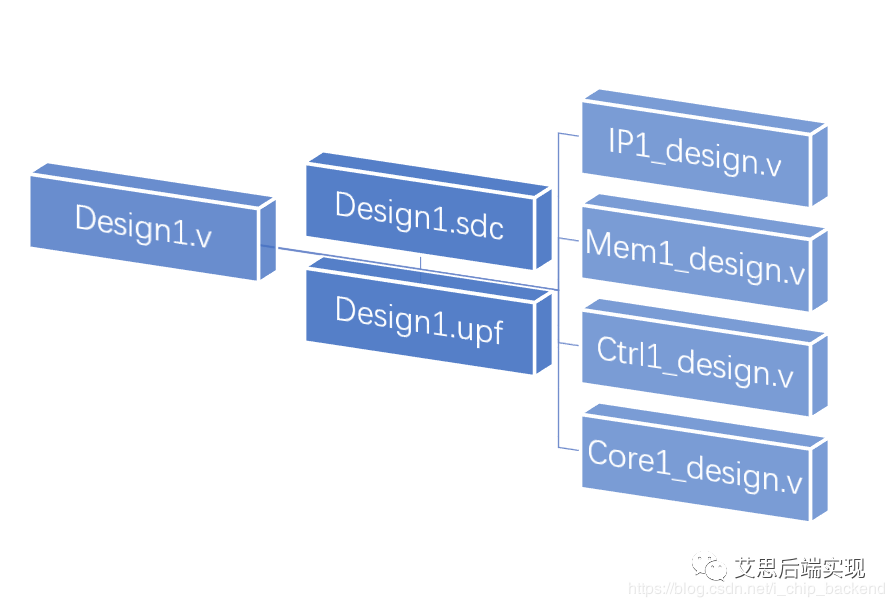

每一個模塊都有一套自己獨立的文件結構，譬如inst1對應的是design1，整個design1的文件架構類似如下：

有了這些文件，design1的綜合就可以開始了。綜合的流程通常比較簡單，這里不做過多的討論，基本流程可以參見下面的列表

1. HDL analysis 和 elaboration

2. read_sdc和read_upf 以及一些基礎配置

3. 運行compile_ultra和DFT insertion

4. 創建Block Abstraction view

5. 生成DDC和網表

重要的第四步時一定要執行的，這里生成了后面層次化設計的重要信息。

對應的，這里也列一下inst2（design2）的文件目錄結構

使用綜合器，分別可以得到下面的文件

1. design1.ddc 和 design1.v

2. design2.ddc 和 design1.v

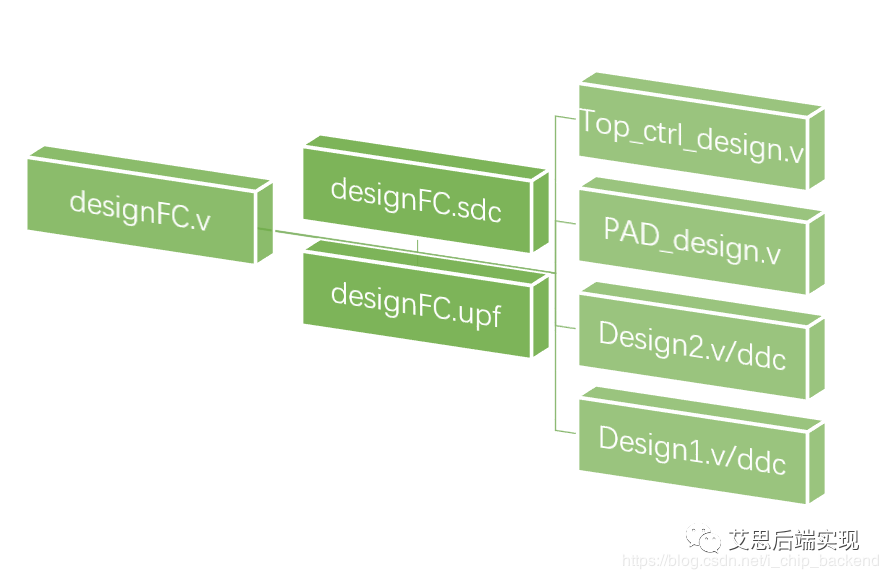

基于不同的DCT/DCG環境，可以開始根植于如下目錄結構的頂層綜合

頂層綜合的思路會有一些不同，具體流程如下

1. 配置block implementation的狀態

2. 讀入底層帶有Block Abstraction的DDC（不要讀入子模塊netlist，會導致非常多的困惑），工具回顯如下例


3. HDL analysis 只分析top-level的verilog，譬如：top_ctrl_design.v、PAD_design.v 、designFC.v

4. elaboration的時候，一定要注意一下子模塊的鏈接狀態，保證模塊信息都可以被正確掛載進來

5. 在保證link無誤的情況下，讀入designFC.sdc和designFC.upf，運行compile_ultra和DFT insertion

6. 生成DDC和網表，完成top-level的綜合

對應的，在做層次化的設計的時候， 需要注意下面的事項：

• 調用底層模塊的時候，一定要使用帶有block Abstraction的DDC，DDC里邊包含了block的

• 時序約束信息

• UPF信息

• 時鐘結構信息

• 邊界時序信息

• top-level的UPF只有頂層的low power需求

• 頂層的LS、ISOLATION的需求，如果被約束的cell在頂層

• 頂層和block的PG連接關系

• top-level的SDC包含了整個top-level和block-level的時序約束

• 頂層的SDC一定要和block的SDC，在block級別呈現出高度的一致性，譬如純粹block 內部的MCP、false path等等

• 如果時鐘的源頭在頂層，block級別的clock無需二次聲明，譬如下面示例

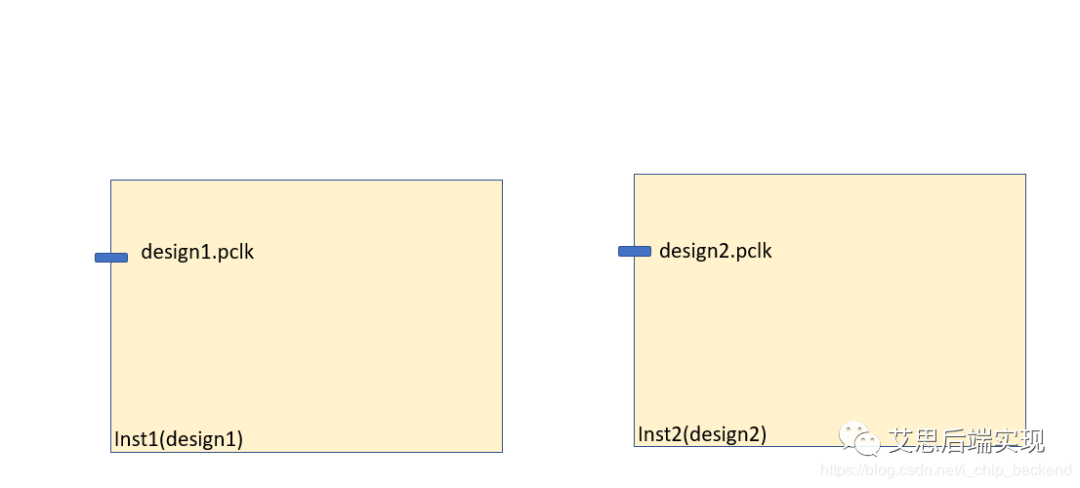

  在design1/desing2綜合的時候，分別在各自的sdc里邊定義pclk，如果把視角放到頂層，那么畫風是這樣的

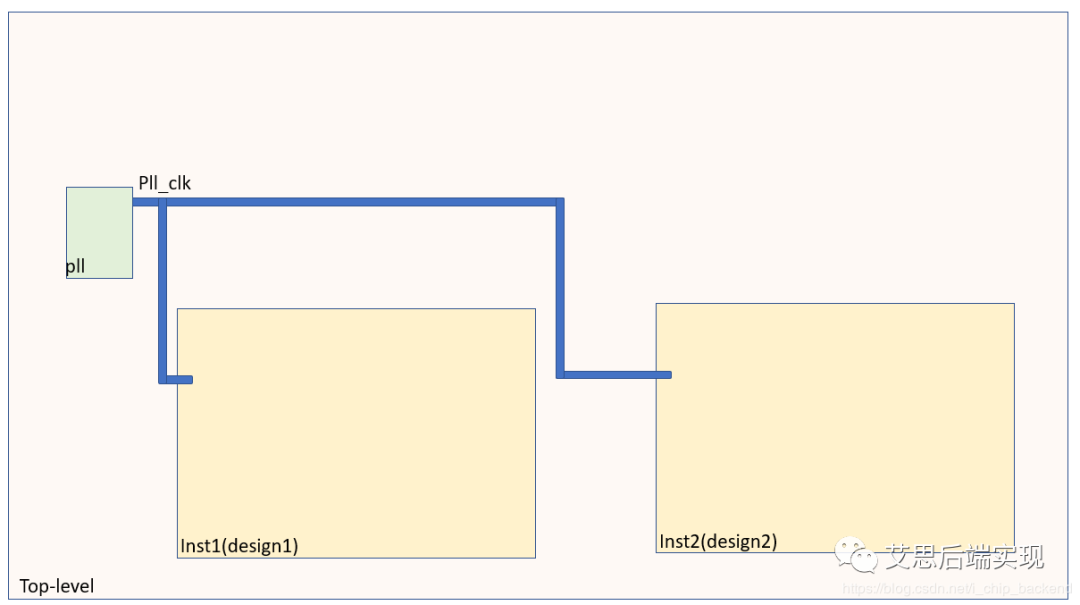

可以看到，從toplevel來看的話，以前的design1/design2的pclk，其實都是從top-level的pll驅動的，在top-level構建SDC的時候，只需要生命pll的clock就可以了（Pll_clk），剩下的就交給工具自動衍生。
