令人又愛又恨的ECO，它又回來了。

在上一講中，和大家一起討論地兩個關鍵話題：

• 功能ECO的介入時機
• eco_netlist的用法和技巧
  點擊查看上期文章：版圖ECO的那點事（上）

在這一講中，大家一起來看看ECO實現時候的小技巧。

ECO版圖實現的技巧和經驗

在實際的ECO中，版圖的實現是非常重要的步驟。是否能完成STA的腳本期望，是數據庫能否走向收斂的關鍵點。一般的STA對應的ECO和相應的修復方法如下：可以看到，ECO的物理實現就是兩種情形

• size_cell
• add buffer


這里邊最會產生的影響其實是面積和器件的位置變動（dis-placement）

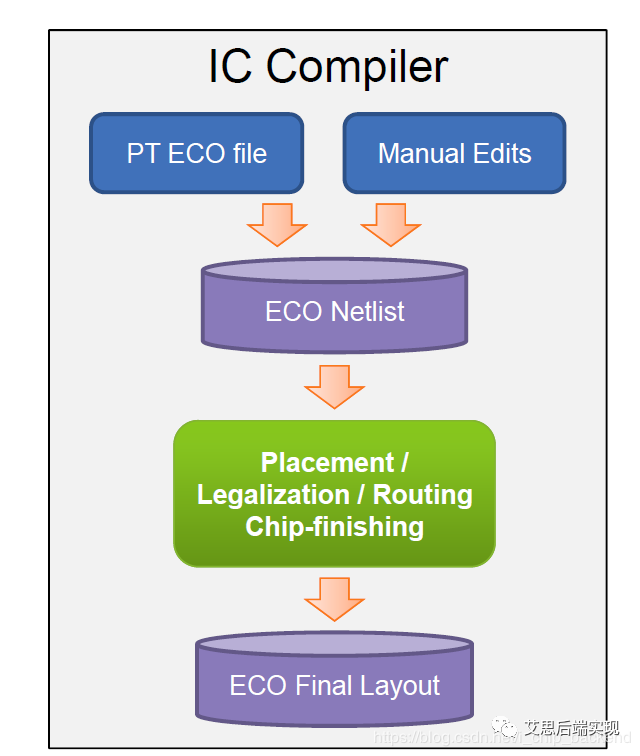

通常的版圖和ECO流程如下圖，在sign-off階段，理想的是以類似silicon-freeze的方式進行操作

ECO的簡明流程如下：

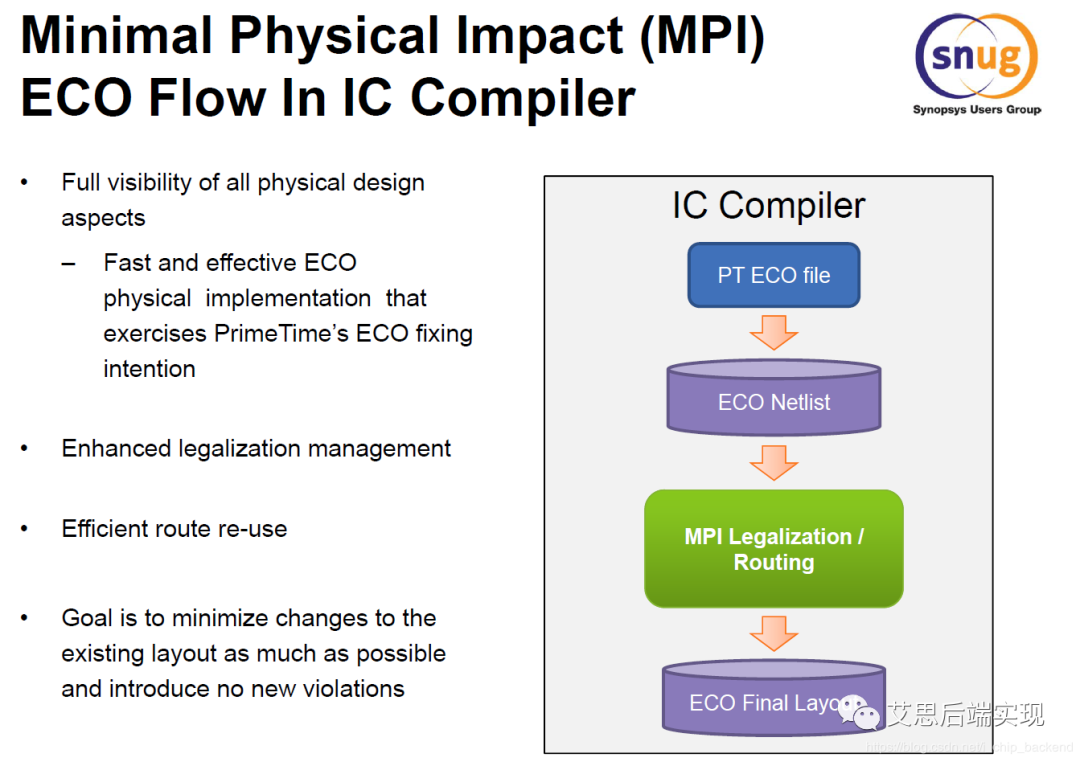

這里的關鍵節點是在，placement/legalization，任何器件的位置變動帶來的意外的影響都有可能導致ECO無法按照期望方向進行，這是因?yàn)?，原有?shù)據庫的cell的放置被調整，之前的繞線需要做相應的調整，同時帶來更多的timing/驅動能力的問題，這樣就會給數據庫帶來不期望的抖動。為了盡可能保證原有數據庫的狀態，這里需要引入一個新名詞：Minimal Physical Impact Flow（MPI）：
為了實現MPI的效果，ICC給出了它的一套解決方案。

【敲黑板劃重點】

較小的dis-placement帶來更為穩定的版圖數據，繞線的挑戰也比較小，這個是MPI的核心思想下邊一起來看一下，如何使用合理的命令和流程來弱化legalization帶來的影響：

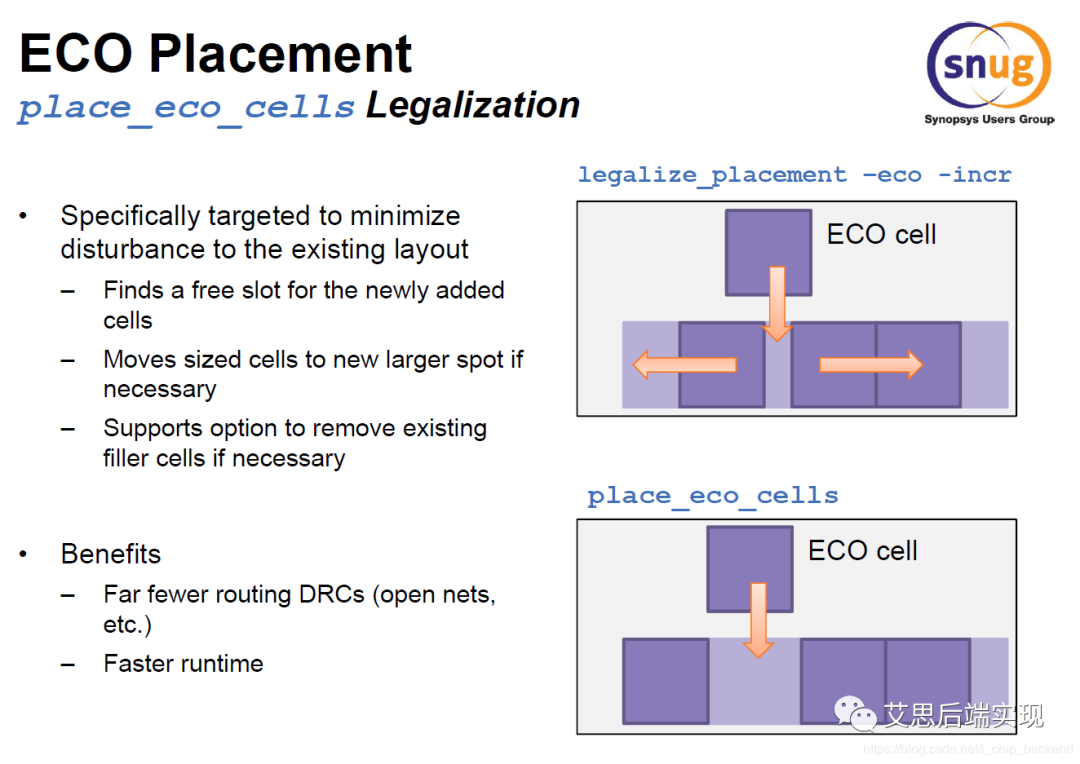

傳統的legalize命令在跑流程的時候，可以很好的進行增量性的legalization，但是到了ECO這里，legalize的動作相對于版圖的穩定性而言，就是有點太大了，需要使用place_eco_cells來實現MPI：

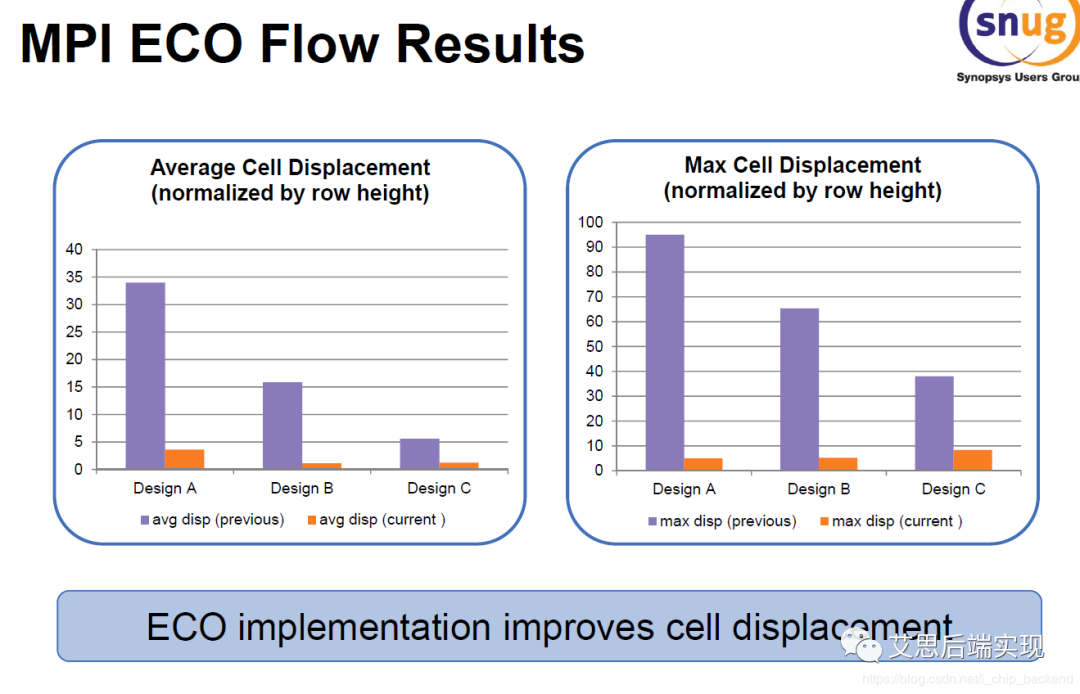

從上邊這個截圖可以看出來，傳統的legalize模式，帶來的明顯的average/max dis-placement，但是place_eco_cell可以非常好的避免這種情況的發生。place_eco_cell可以實現MPI的目標，而且run-time速度也很快，這到底是為什么呢？天底下還有這么既省時又省力的兩全其美的好事情？
通常使用的legalize_placement -increment命令，它是一個全局命令，它會在需要legalize的cell就近找尋位置，如果找不到，那么就會push周圍的cell，從而在ECO cell就近產生足夠的空間，這樣會產生明顯的漣漪效應，尤其在高利用率的區域。但是place_eco_cell的行為完全不一樣，它的操作范圍完全是有用戶決定的，它的目的就是一個：在規定的范圍內，完成目標cell的legalization，如果在規定的區域內（dis-placement threshold）找不到，它就直接放棄，較小的作用范圍，帶來的就是高速的執行速度。
這里有一個test-case，一個全局的的時序修復（size_cell），基于同樣的改變，看看兩個命令的表現：

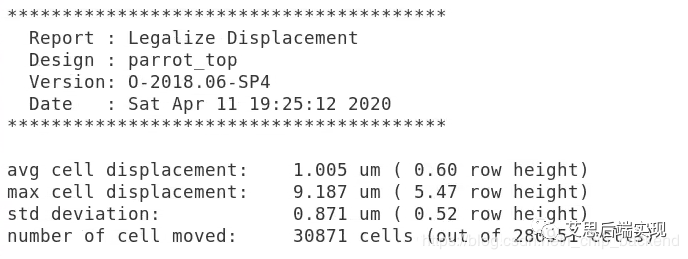

• CMD: legalize_placement -increment

  可以看到，這里有30871個cell的位置被改變，ECO的cell其實只有7081個cell。可見大約有23K個cell的移動，是為了來給ECO cell騰挪空間的。

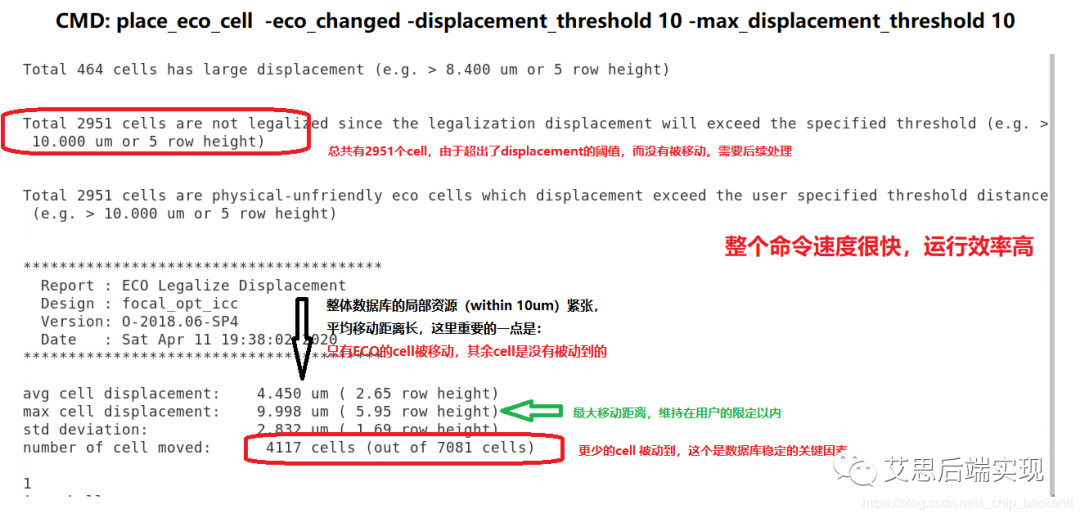

• CMD: place_eco_cell -eco_changed -displacement_threshold 10 -max_displacement_threshold 10

仔細看圖片描述，place_eco_cell的作用范圍只有10um，目標cell也只有eco_changed的7081個cell，所以runtime極快。

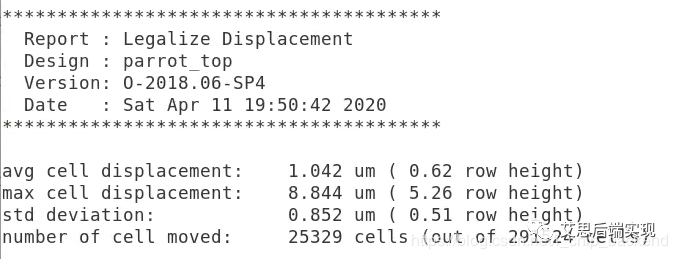

在使用place_eco_cell之后，如何原始數據庫的cell并沒有被動到，只有ECO_changed cell 被動到，所以有一些沒法完成legalize的cell，需要使用legalize_placement -increment 再次調整，保證整個數據庫的legalization：

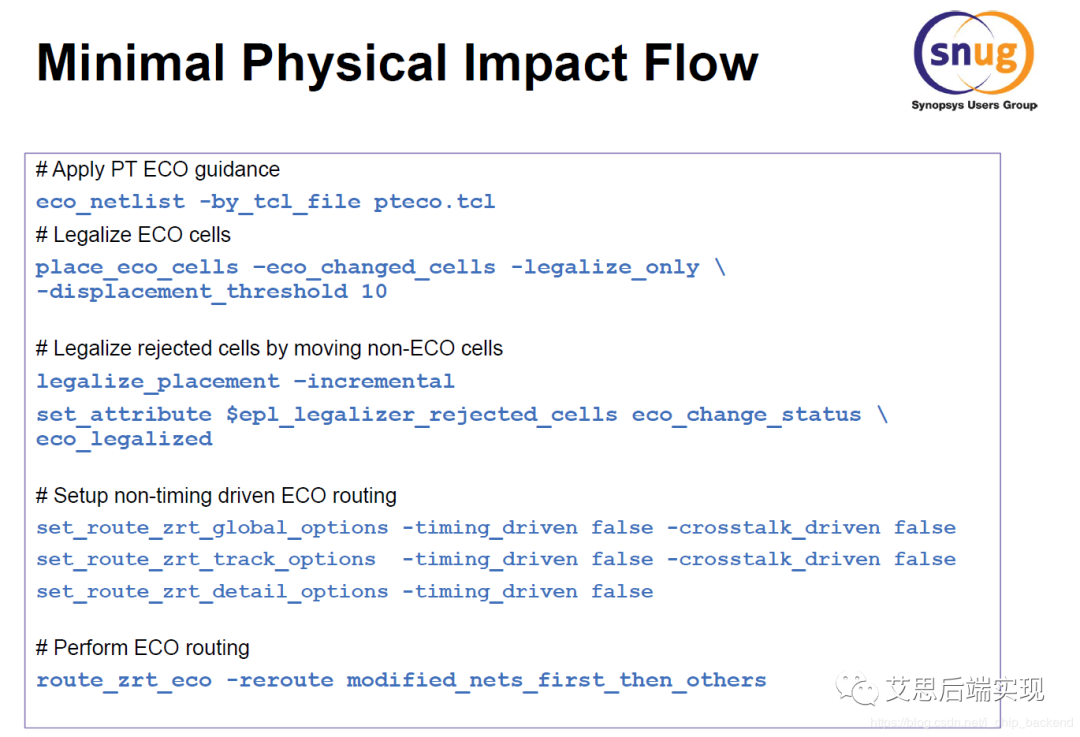

這里可以看到，使用legalize_placement -increment ，moved cell較之前會有所好轉。這樣通過兩步走的手段，可以有效地保證eco_changed的cell的legalization，也能最大限度地完成其他cell的原地不動。這里附帶完整腳本流程圖如下：

本講小結

使用place_eco取代傳統命令legalize_placement來實現芯片的MPI的ECO策略。
