• MCMM的挑戰

通常，在芯片的后期，每一次的時序調整，都是謹小慎微的，基本原則就是穩穩當當?shù)淖吆米詈笠还?，別出岔子。
通常的FAB會提供多個PVT的庫，同樣，一顆芯片會有多種工作模式（在前文有描述：版圖ECO的那點事（上））
同樣，還有來自extraction（寄生參數抽?。┑囊恍﹨^(qū)別。這樣，用戶可能會遇到如下的timing signoff組合拳挑戰。

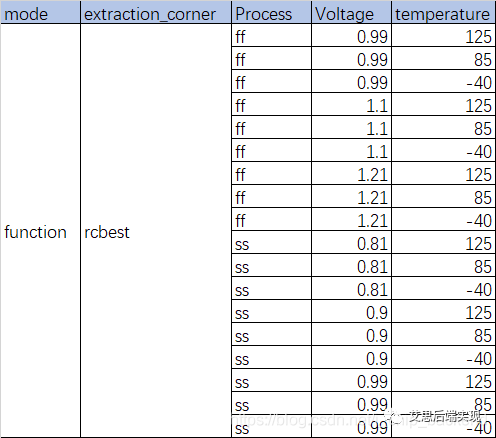

以TSMC 40nm 的工藝舉例：

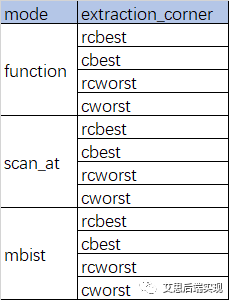

可以看到在一個模式和一個寄生參數抽取的前提下，有18個corner（支持DVFS的系統）之多，如果考慮芯片模式和寄生參數的區別，會更為復雜，示例如下：

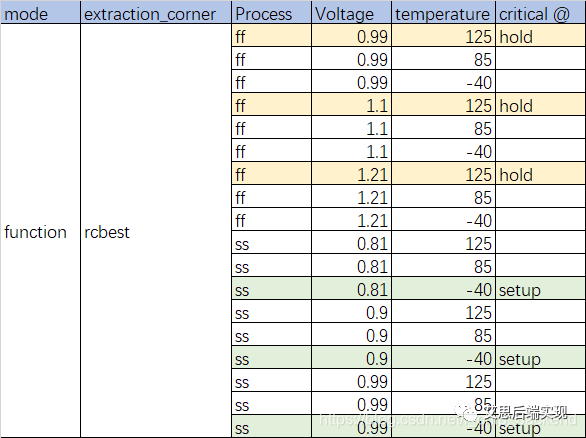

可以看到，總共有216（12*18）個MCMM需要完成，對于每一天，進行這么多的時序分析也不太現實。但是流片前的真正的時序簽收還是一定要full-cover。通常，會把一些比較重要的setup/hold corner在每一天進行檢查，例如下面視圖：

剩下的corner會在流片前的一兩周做最后的全覆蓋檢查。最后面的ECO基本都是在和這些corner來戰斗

• VT cell的妙用

“ECO的時序信息通常是增量式的，除非你改變了繞線”，這個是需要在ECO后期階段牢記的一點。這個時期的ECO就是手術刀操作，是時候體現你的微操能力了。
對于一個數據庫，經常會遇到在接近TO的ECO的迭代中，會冒出來一些和修復timing沒有關系的微小的setup/hold violation，譬如：3ps的hold violation。這個大多是由于繞線的細微改變，而導致的時序變化。這個時候，VT cell就會派上用場。
使用VT cell進行timng ECO的好處有三點：

• 省時間

• 省時間

• 省時間

首先，時間是TO前最值錢的，要知道讓FAB做一下hot或者super hot，也就能省一、兩天的時間，但是費用基本都是翻倍！
使用VT cell進行ECO，最大的方便是省略了ECO 繞線、寄生參數的抽取和STA的re-run。這三個步驟的時間是非常長的。有了VT cell的幫忙，這些時間統統可以省略。
但是VT cell也不是萬能的，有如下的一些考量：

• 對時序的影響非常微?。褐挥性趘iolation 非常小的時候（譬如：10ps以內），才好用

• 對應VT cell的pin是兼容的，VT cell置換時候的任何size_up/size_down都不能省略繞線
  一個使用VT cell來修復hold violation的示例如下

# hold_buf_1 original ref_name is: LVT_BUF_2 size_cell hold_buf_1 HVT_BUF_2

這個腳本把一個LVT cell換成一個同等大小的HVT cell，LVT cell的速度比較快，如果換做HVT cell，可以增加延遲，有可能解決hold 延遲。
通過XOR，可以看到我們的LVT_BUF_2和HVT_BUF_2有如下的layer 區別，可以看到，VT cell 的替換時無需重繞線的：

• Metal fill 的影響

先進工藝是需要fill的支持，來保證流片的物理需求，fill是基于繞線和布局的，言下之意就是如果繞線或者布局改變了，就需要重新跑fill。譬如：M4 和 M4 fill

由于先進工藝的線距越來越近，之間的耦合電容的影響也越來越明顯，所以在先進工藝，一定不能忽略fill對timing的影響，tape-out之前，一定要保證fill的信息完全和真實的數據庫匹配，這樣跑出來的timing才完整，可信。
在寄生參數抽取的時候，需要使用下面的語句，否則你的fill是沒法在timing signoff里邊發揮自己的作用的：

【敲黑板劃重點】

兼顧metal fill，corner 全覆蓋以及VT cell的靈活使用，是ECO后期成功收斂的關鍵要素終于，歷盡九九八十一難，趟過了十萬八千里，在ECO的保駕護航中，終于看到了一句：Good Chip！
每一個芯片都是一樣的堅實，但每一款芯片都有說不盡道不完的ECO故事！我們的ECO三講雖然告一段落了，但是國產之芯的路上，依然有無數的ECO等我們?nèi)ネ瓿伞榱四穷w心中的芯，一起努力，與君共勉之！
