前言

上一篇介紹完如何在程序中的固定位置添加版本信息，而且如何通過映像工具將版本信息和固件文件名關聯同步；這篇主要介紹一下通過 Git 工具管理的程序如何在 MCU 程序版本信息中增加 Git commot 提交的 id 。

Git 是一個開源的分布式版本控制系統，可以有效、高速地處理從很小到非常大的項目版本管理。簡單來說就是用來管理程序版本的。

為什么增加 git 信息

通過上一篇我們了解到軟件版本信息可以通過映像工具修改 hex 或者 bin 文件，那么在軟件版本管理中，如果程序編譯后的同一個固件文件在多次進行打包后，會存在多個已經添加了版本信息的固件，但是可執行程序內容都是一樣的，在之后的管理中，如何區分不同版本的軟件功能是一樣的呢？

版本信息內容的不同不影響可執行文件的功能，通過文件對比雖然能確認不同版本的固件中的可執行程序是否一樣，但是還是比較繁瑣麻煩。

如果程序是通過 Git 工具管理的，那么此時可以通過 Git commot 提交 id 信息區分（每次提交的 id 值是不同的），通過在程序版本信息中添加 Git commot 提交 id 信息便能快速了解該版本固件對應的源碼是哪一次提交的。

實現方式

1.同樣的定義一個結構體，里面定義一些軟件版本相關的信息

typedef struct { char szVersion[32]; // 軟件版本 char szBuildDate[32]; // 程序編譯日期 char szBuildTime[32]; // 程序編譯時間 char szCommitId[32]; // git commit id }AppInfo_t;

2.通過__attribute__定義一個只讀結構體變量（具體為什么這么實現可以看上一篇）。

const AppInfo_t __attribute__ ((section(".ARM.__at_0x08002000"))) sg_tAppInfo =
{ "STM32_TEST",
 __DATE__,
 __TIME__, "" };

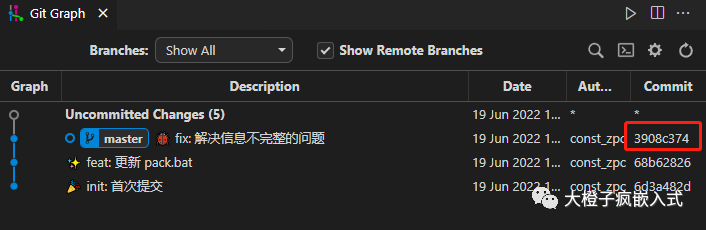

3.提交git編譯后，可以看的git commit id 值

4.采用的映像工具 srec_cat，通過 Bat 腳本實現以下功能：

1. 不需要修改代碼即可修改程序版本信息

2. 按照當前固件打包時間作為程序的版本信息，同時按照版本信息命名文件

3. 版本命名格式為：STM32_T2206111526

4. 添加 Git Commit id 信息（新增）

根據目錄結構樹編寫指定腳本（該目錄必須是git倉庫）

.git
MDK_STM32
 ---- CORE
 ---- STM32F10x_FWLib
 ---- OBJ（編譯生成的hex文件）
 ---- USER
tool
 ---- srec_cat.exe
 ---- pack.bat

實現 pack.bat（上一篇的腳本文件有些缺陷，發現修改路徑和文件名后不能正常打包，可私信回復關鍵詞“固件”或“固件打包”獲取下載鏈接）：

:: 版本信息前綴和長度
set strPrefix=STM32_
set strPrefixlen=6

:: hex 文件路徑和文件名
set hexFilePath=..\MDK_STM32\OBJ
set hexFileName=main

:: 版本信息起始地址
set verStringAddr=0x08002000

:: git commit id信息起始地址
set commitIdStringAddr=0x08002060

if %time:~0,2% leq 9 (set hour=0%time:~1,1%) else (set hour=%time:~0,2%)
if %time:~0,2% leq 9 (set minute=%time:~2,2%) else (set minute=%time:~3,2%)

:: 打包時間格式為年月日時分 T2206111526
set strTime=T%date:~2,2%%date:~5,2%%date:~8,2%%hour%%minute%
set strVersion=%strPrefix%%strTime%

:: 獲取commit id
@for /F %%i in ('git rev-parse --short HEAD') do @set commitid=%%i
@echo commitid=%commitid%

copy %hexFilePath%\%hexFileName% .\

:: 版本信息的結束地址
set /a InfoEnd=%verStringAddr%+%strPrefixlen%+11

.\srec_cat.exe -generate %verStringAddr% %InfoEnd% -repeat-string %strVersion% %hexFilePath%\%hexFileName%.hex -intel -exclude %verStringAddr% %InfoEnd% -o .\tmp_%strVersion%.hex -intel

:: git commit id 信息的結束地址
set /a InfoEnd=%commitIdStringAddr%+7

.\srec_cat.exe -generate %commitIdStringAddr% %InfoEnd% -repeat-string %commitid% .\tmp_%strVersion%.hex -intel -exclude %commitIdStringAddr% %InfoEnd% -o .\%strVersion%.hex -intel

del %hexFileName%.hex
del .\tmp_%strVersion%.hex

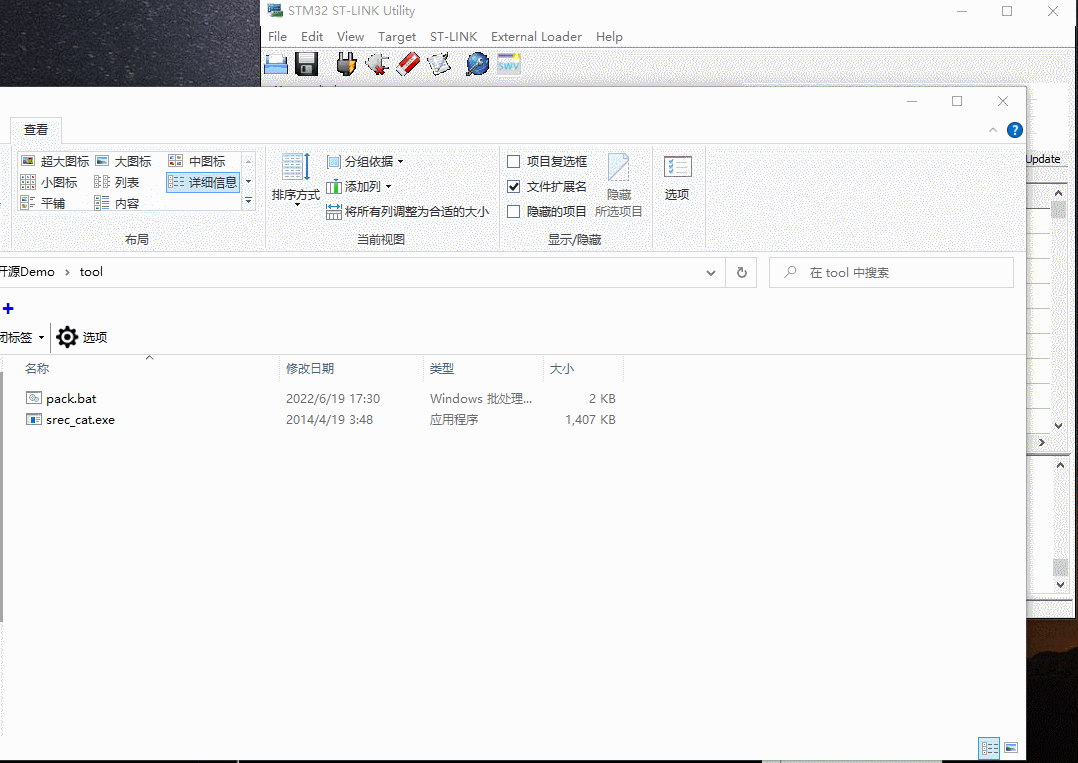

5.編譯完成后，雙擊 pack.bat 生成添加版本信息后的固件。

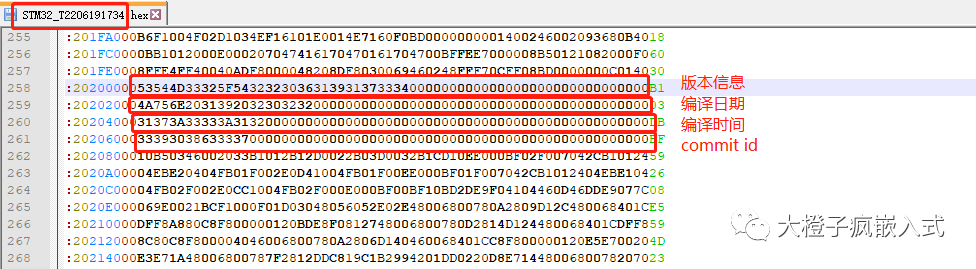

6.之后需要通過 J-LINK 工具包或者 ST-Link 工具打開生成的固件進行燒錄（通過Keil編譯直接下載的沒有用，我這里用的是 ST-Link 工具）。

---
