近年來，隨著國家雙碳政策的發布，儲能電池系統大力發展，我們通過一篇文章來簡要介紹一下儲能系統的基本知識，主要討論儲能系統的結構組成，及關聯的關鍵技術，并梳理一些基本概念。

一.電網系統的結構

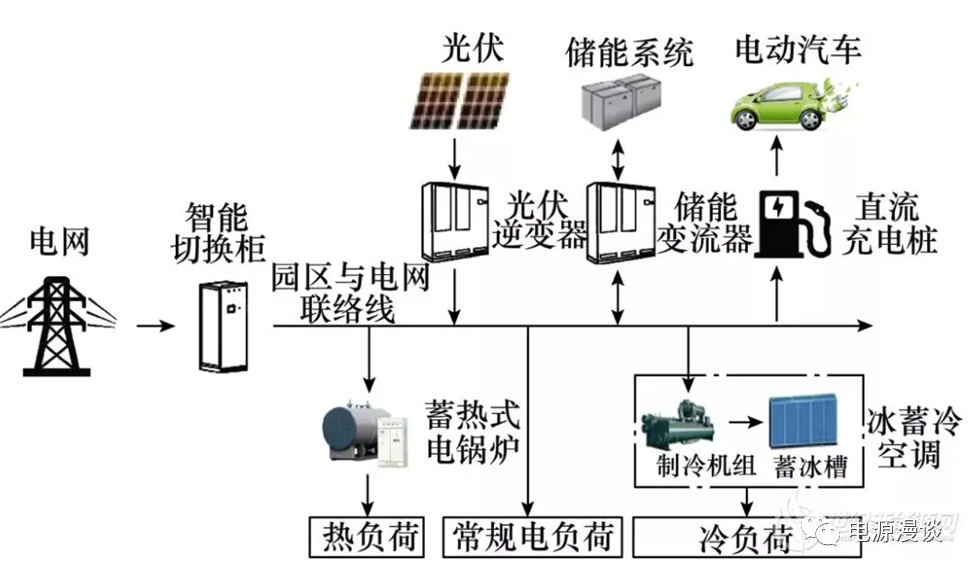

圖1 含電池儲能系統的電網系統

電網系統是一個動態平衡系統，在發電和用電之間總是存在著波動不平衡的現象，增加了儲能系統之后的電網系統，可以得到動態平衡的調整，讓多種電能源及用電負載得以共同組成一個可靠的系統，同時儲能系統可以對新能源發電起到調節的作用，改善新能源發電的供需不平衡。如圖1中，給出了一個典型的增加儲能裝置及儲能逆變器的電力系統，包含發電站，光伏發電站，風力發電站，電動汽車充電站，原有電力負荷等。

這樣的系統可以有比較廣泛的應用場景，如削峰填谷，發電側負荷響應，電網黑啟動，調峰調頻等方面。在電池技術的發展下，從近些年的電化學儲能裝機容量的數據來看，2019年的裝機容量達到855MWH,電化學儲能得到了很大的發展。

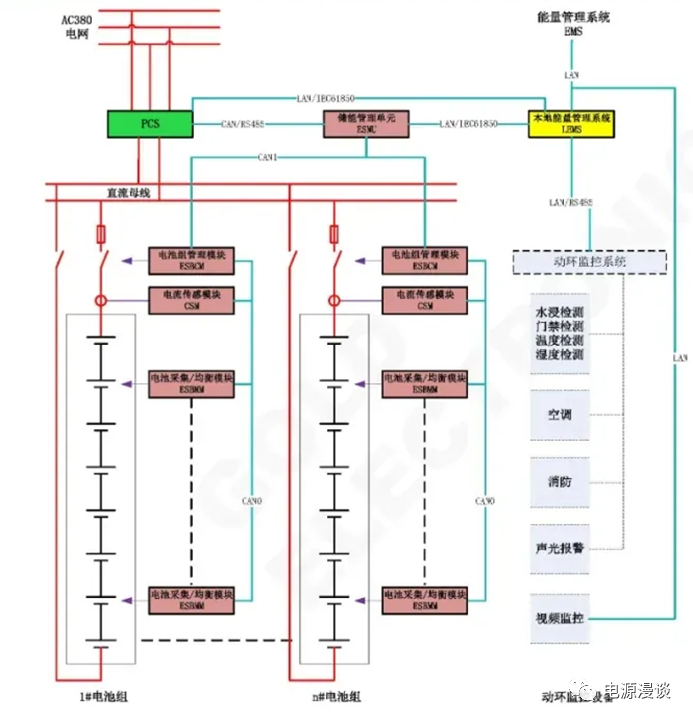

圖2 大型電池儲能BMS系統結構

大型儲能系統的電池容量非常大，達到MWH-幾百MWH,轉換功率達到數百MW,它一般由多簇電池組，多個PCS(電源轉換系統)，及能量管理和調度系統EMS組成，儲能管理單元ESMU和電源轉換系統PCS之間以CAN通信及RS485連接，同時它和本地能量管理單元LEMS之間以以太網接口通信，并做IEC61850協議處理，視頻監控系統以以太網接口和LEMS系統連接對系統數據顯示。

針對每一個電池組而言，又由電池組管理模塊ESBCM，電流傳感器模塊CSM,電池采集均衡模塊ESBMM等組成，電池管理系統BMS的各個子系統和儲能管理單元之間以CAN通信方式連接。同時，涉及到安全監控部分還有一個動環監控系統，具有各種傳感信號監控，聲光報警，消防，空調作用。

二.儲能子系統的結構

儲能子系統的主要組成部分就是電池，它是進行能量存儲的部件，是儲能系統的基礎，一個大型儲能系統由多個簇電池組組成，每一個電池簇由由多個電池插箱組成，每一個電池插箱又由多節電池組組成，容量可以達到數百MWH.電池的類型可能是磷酸鐵鋰電池，三元鋰電池，鈦酸鋰電池等，從安全性，容量，壽命來看，磷酸鐵鋰是目前的主流選擇。從電池的組成結構上說，由電芯，單體電池，多節電池組，電池簇，電池堆組成，設計者根據電池儲能總?cè)萘亢统浞烹姳堵实葲Q定電池的串并聯數和結構。

PCS（功率變換系統）是儲能子系統另一個重要的組成部分，通過它，交流電可以轉換為高達1200V的直流總線電壓，從而把能量存儲在電池中，當需要用電時，電池中的能量通過PCS轉化為交流電供給電網或者負載使用。

BMS(Battery Management System)也是儲能系統的一個子系統，它通過對電池運行狀態量的監測，如電壓，電流，溫度等，實現對電池狀態SoC的計算,在此基礎上去對電池實現均衡管理，故障報警，控制，保護，通信的一個系統。它是非常重要的一個核心部件。

EMS(Energy Management System)是儲能系統非常重要的部分，它的主要作用是根據電網負荷，電池狀態，電價規則等決定儲能系統的控制策略，通過對PCS和BMS的控制，使得能量得以合理的調度使用。從結構上由三層結構，本地能量管理單元，區域能量管理單元，云端能量管理單元組成。

以上四部分是儲能電池系統主要的組成部分，另外，還包括對電池簇高壓的控制箱，以及動環監控，消防，空調系統等，我們這里就不做詳細描述。

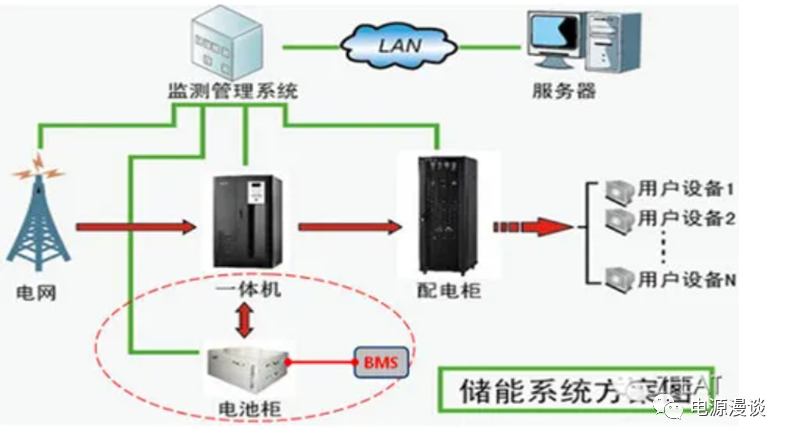

圖3 大型電池儲能子系統示意圖

三．儲能BMS系統功能和結構

圖4 儲能BMS主要功能特點

從圖14中，我們可以看出BMS的主要功能，簡要來說就是對電池系統進行監控，測量，診斷，保護，均衡，通訊等。

對于監控和測量來說，涉及到的量比較多，如電池單體電壓，電池總電壓，簇電流，電池及模組溫度等。

對于故障保護來說，主要是對電池的故障進行診斷報警，如過充電，過放電，過流，過溫等保護功能，及電池簇間并聯的抗環流等，功能安全是需要考慮的重要方面。

對于通訊來說，主要是BMS和PCS,EMS及其它監控裝置的通信功能，在這其中，數據記錄和存儲是進行通訊的基礎。

圖5 大型電池儲能系統特點

對于大功率容量?jī)?chǔ)能系統來說，電池電壓一般較高，最高達到1200V左右，簇電流會達到100-300A，為了充分利用電池的容量，一般放電深度會在80%以上，由數千節單體電池組成。

如此大的功率處理，導致在板上的干擾非常大，監控?cái)?shù)據也非常大，系統非常復雜，在設計上對數據耦合，屏蔽等的要求較高。

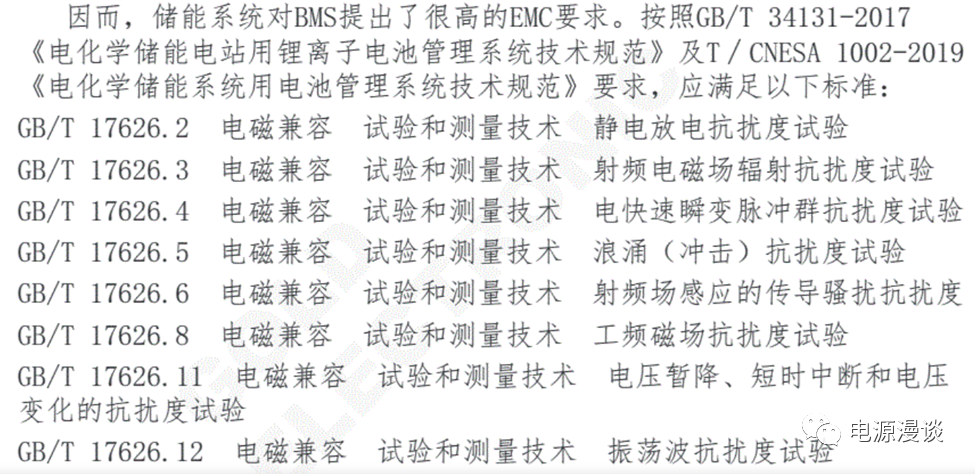

圖6 電池儲能系統EMC的測試要求

如前所述，大功率的處理導致EMC方面的要求較高，從圖6所列的一些測試項目可知，設計BMS所需要通過的EMC相關測試。

均衡是儲能系統的一個非常重要的功能，由于電池簇內的電池的一致性問題，在放電末期電池的容量一致性會有不少差異，加之儲能系統需要80%以上的深度的充放電，所以必須要讓儲能系統具有非常強的電池均衡能力，如均衡電流需要達到0.5-5A之大，一般的被動均衡很難達到。主動均衡可以避免對電池組可使用容量的影響，提高儲能系統的整體效率。

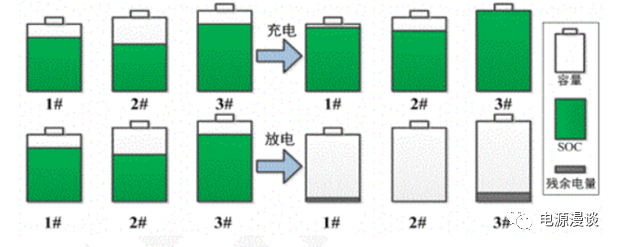

圖7 單體電池的不均衡現象

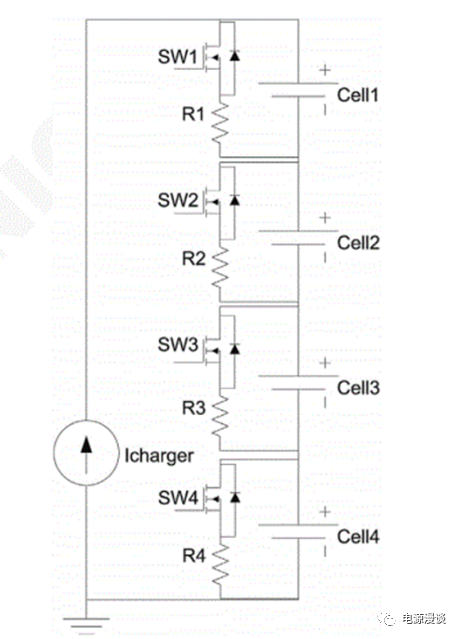

被動均衡原理示意圖如圖8所示，通過切換開關和放電電阻為較高電壓的電池放電，這樣做的結果是影響效率，且放電電流會受到限制，一般只有30-100mA。

圖8 單體電池被動均衡示意圖

溫度對電池儲能系統的壽命影響非常大，而儲能系統的壽命要求需要達到15年之久，那么必須要對電池儲能系統進行細致的熱設計和熱管理，尤其是如調頻調峰之類的應用，大倍率的放電導致電池發熱嚴重，且不均衡。所以散熱系統，散熱通道，熱設計，熱管理等非常重要。

數據處理能力也是儲能系統非常重要的要求，由于系統復雜，所以數據量非常大，需要系統控制單元具有強的數據處理能力及響應速度。這個要求對系統處理器能力，代碼結構及質量都提出了較高要求，IEC61850就是一個典型的協議架構，涉及到數據保存，故障追朔，系統冗余設計等。

這里我們了解一下什么是IEC61850?

IEC61850標準是電力系統自動化領域唯一的全球通用標準。它通過標準的實現，實現了智能變電站的工程運作標準化。使得智能變電站的工程實施變得規范、統一和透明。不論是哪個系統集成商建立的智能變電站工程都可以通過SCD（系統配置）文件了解整個變電站的結構和布局，對于智能化變電站發展具有不可替代的作用。

IEC61850提出了一種公共的通信標準，通過對設備的一系列規范化，使其形成一個規范的輸出，實現系統的無縫連接。 ^[1]

IEC61850標準是基于通用網絡通信平臺的變電站自動化系統唯一國際標準，它是由國際電工委員會第57技術委員會(IECTC57)的3個工作組10,11,12(WG10/11/12)負責制定的。

此標準參考和吸收了已有的許多相關標準,其中主要有:IEC870-5-101遠動通信協議標準;IEC870-5-103繼電保護信息接口標準;UCA2.0(Utility Communication Architecture2.0)(由美國電科院制定的變電站和饋線設備通信協議體系); ISO/IEC9506制造商信息規范MMS(ManufacturingMessage Specification)。

變電站通信體系IEC61850將變電站通信體系分為3層站控層、間隔層、過程層。

在站控層和間隔層之間的網絡采用抽象通信服務接口映射到制造報文規范(MMS)、傳輸控制協議/網際協議(TCP/IP)以太網或光纖網。在間隔層和過程層之間的網絡采用單點向多點的單向傳輸以太網。變電站內的智能電子設備(IED,測控單元和繼電保護)均采用統一的協議,通過網絡進行信息交換。

IEC61850系列標準共包含10個部分(IEC61850對應我們電力行業標準編號DL/T860),具體的十個系列標準，在這里我們就不一一詳述了，有機會再進一步交流，這里只做簡單概念梳理。

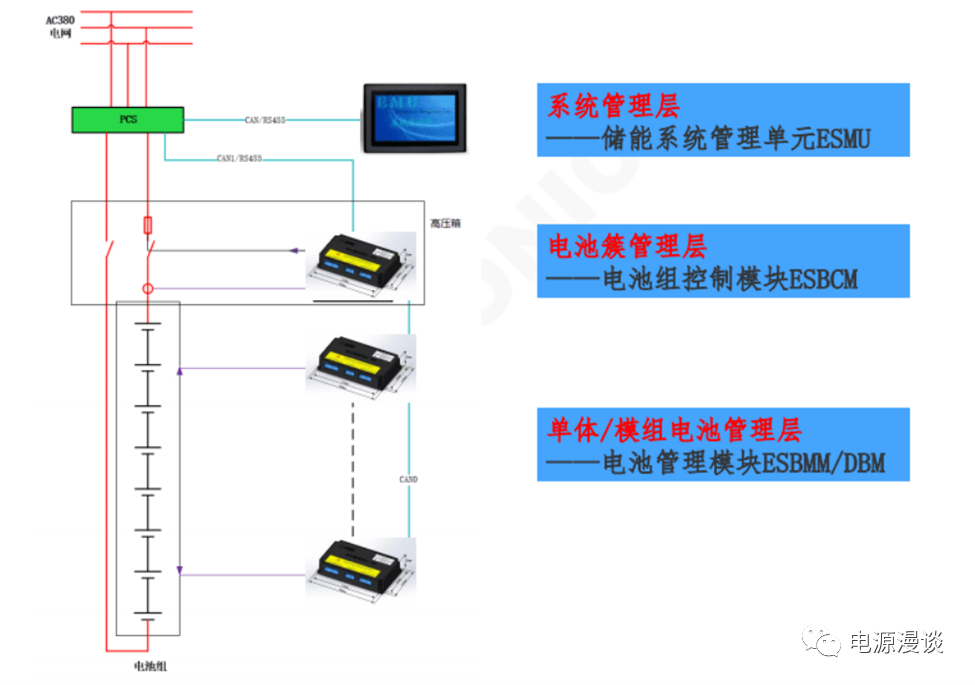

圖9 電池儲能系統三級管理架構

為了提高電池的管理性能，數據處理可靠安全，一般采用三級架構，如圖9所示。

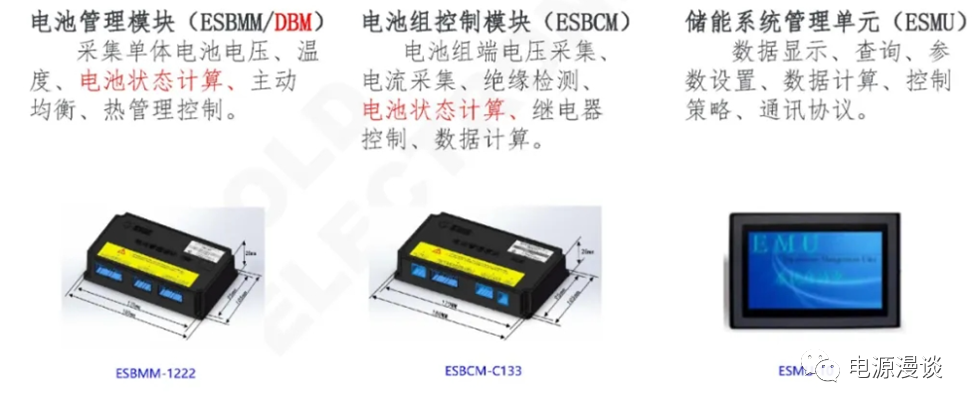

圖10 電池管理三級架構的作用

底層的電池管理模塊主要用于單節電池的信息采集，如電壓，溫度，狀態計算，主動均衡，熱管理等。

中間層負責電池組信息采集，主要是電池組電壓，電流，電池組狀態計算，其它數據計算等。

頂層的儲能系統管理單元，主要負責數據顯示，數據查詢，數據計算，控制策略實施，通訊協議實現等。

四．電池儲能系統的安全考慮

眾所周知，安全是大功率儲能系統非常重要的一方面，不僅涉及到財產安全，也涉及到人身安全。基于此，電池的安全狀態分析和預警是BMS非常重要的能力。

首先在設計指標上，對儲能系統提出15年的設計壽命指標，因此BMS的設計壽命也是15年以上。

其次在BMS設計上,需要對通信控制進行標準化，如BMS和PCS，BMS和EMS之間的通信等，不僅要考慮協議的標準化，而且要考慮控制策略的標準化，提高系統的可靠性。

在算法上，如電池狀態的估計需要高精度，高收斂性，高魯棒性等，這方面需要做比較大的努力，另外尤其重要的是電池安全預警算法直接決定了在故障前期的預警能力，需要做比較多的工作。

最后，電池儲能系統的安全，一定程度上取決于電池本身的安全可靠性上的提升，所以電池廠家需要在這方面不斷提高。

總結，本文從電力系統的結構談起，簡要探討了電池儲能系統的結構，電池BMS的主要功能特點，以及涉及到的一些典型問題，如熱管理，電池均衡，通信協議，硬件架構等，對理解電池儲能系統的宏觀層面具有一定的價值。
