1. 項目概述

1.1 技術背景

米爾MYD-YT153開發板搭載全志T153處理器，提供LocalBus(LBC)并行總線接口，適合連接高速外設。AD7616是ADI公司推出的16位高精度并行ADC，具有16通道差分輸入，廣泛應用于工業數據采集、儀器儀表等領域。

1.2 項目目標

· 驗證米爾MYD-YT153 LocalBus與AD7616的硬件兼容性

· 提供完整的軟件驅動實現方案

· 評估系統在實際應用中的性能表現

圖：米爾基于全志T153核心板及開發板

2. 硬件平臺架構

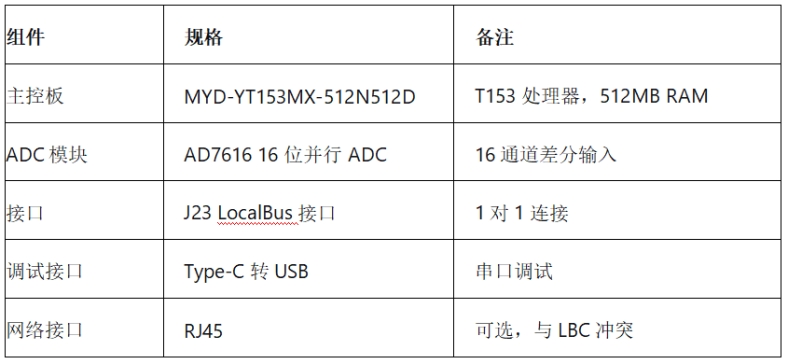

2.1 核心硬件組件

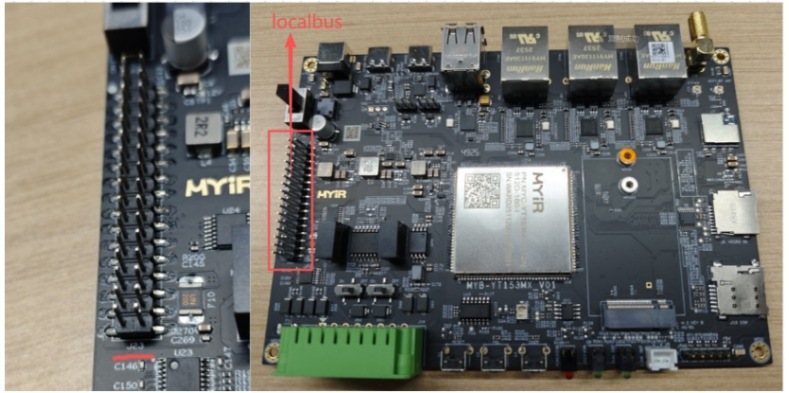

圖：MYD-YT153開發板和localbus接口

2.2 硬件連接要點

· 引腳一一對應：AD7616模塊通過J23接口直連開發板

· 電源連接：需外接5V電源至模塊供電引腳

· 信號完整性：并行總線長度應盡量短，避免信號衰減

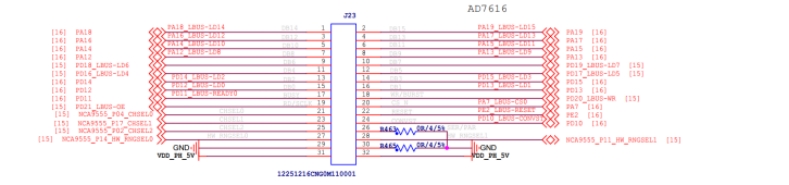

圖：J23 localbus接口定義

圖：MYD-YT153接入AD7616模塊

2.3 引腳沖突注意

T153處理器的LocalBus與RGMII2網絡接口存在引腳復用沖突：

· 必須選擇編譯支持LocalBus的鏡像(LVDS或DSI顯示配置)

· 同一時間只能使用一種功能

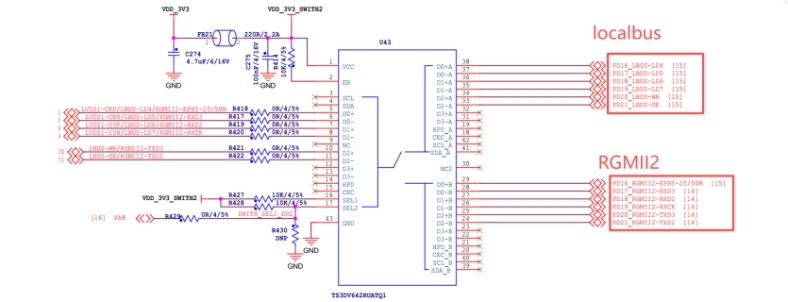

圖：Localbus與RGMII2沖突

3. 軟件環境配置

3.1 鏡像選擇

根據存儲介質選擇相應鏡像：

注：所有鏡像均支持LocalBus功能。

3.2 驅動架構

// 驅動層次

應用層：platform\allwinner\industry\localbus\lbc_ad7616_test\lbc_ad7616_test.c (用戶空間測試程序)

驅動層：bsp/drivers/lbc/sunxi_lbc_v2_drv.c(內核驅動)

硬件層：LocalBus控制器(T153內置)

4. AD7616工作模式解析

4.1測試代碼是否能正常工作

直接運行代碼，看下是什么現象

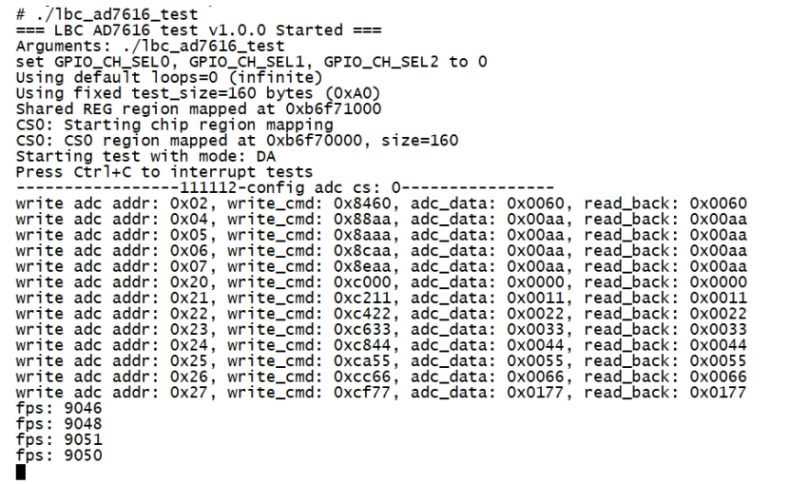

圖：Lbc_ad7616_test程序運行結果

可以看到一共分三部分

模式設置，設置了SEL[0-2]以及CS0片選，做了寄存器映射。

寄存器設置，針對0x02,0x04…0x27先寫后度。

獲取結果，讀取每路通路結果，小數點后兩位。

4.2AD7616模塊分析

結合芯片手冊《ad7616.pdf》和軟件源碼 lbc_ad7616_test.c

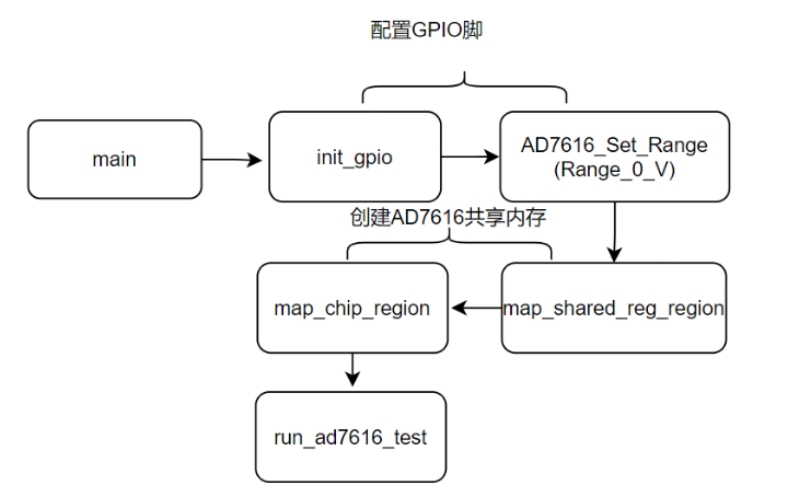

圖：程序運行流程圖

init_gpio 設置了GPIO_CH_SEL0 ， GPIO_CH_SEL1，GPIO_CH_SEL2 都為0，結合手冊可以看到這是通路選擇管腳，當軟件模式時需要設置為0x000。

圖：CHSEL寄存器

AD7616_Set_Range(Range_0_V) 里面設置RANGE_SEL0 和 RANGE_SEL1 為0，結合手冊，發現時設置的軟件模式.

圖：RNGSEL模式寄存器

map_shared_reg_region 和 map_chip_region 都是為了讀寫寄存器做內存映射。

run_ad7616_test 測試代碼關鍵，它一共分兩部分，初始化寄存器和讀數據。

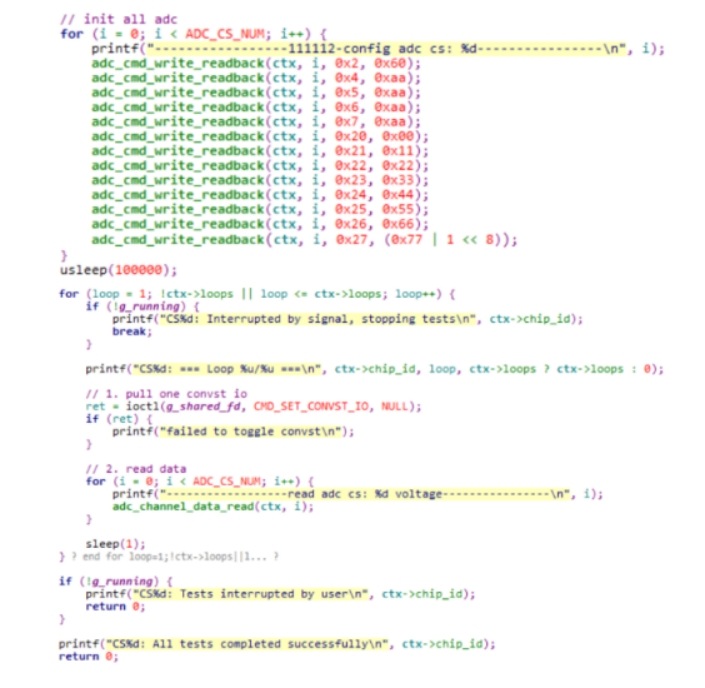

圖：adc寫寄存器和獲取結果流程

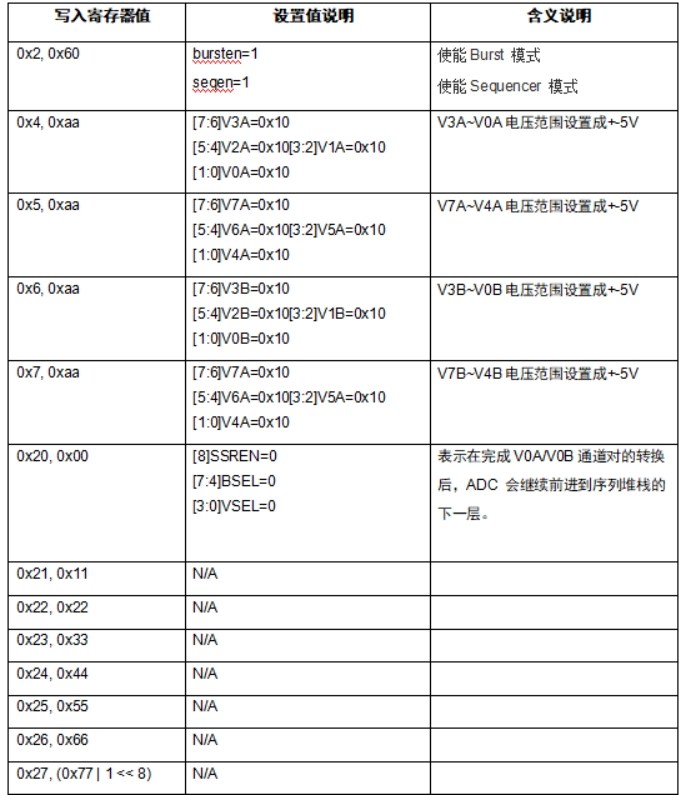

通過查詢寄存器可以得到如下信息

同樣方式，進行總結

總結一下就是設置burst模式和啟用Sequencer模式，±5V量程。

好了，接著看測試邏輯 發送一次 CMD_SET_CONVST_IO 后，開始讀取每個通道的值

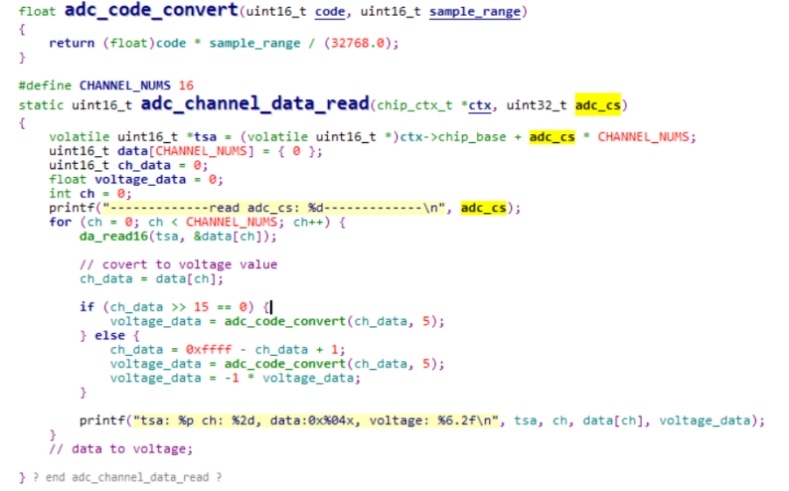

這個邏輯就比較清晰了，16個通道輪詢方式讀取，然后判斷最高位是否是1還是0做區別，最后做一個5V量程轉換后輸出小數點后2位。

結合上面寄存器分析，量程處理代碼比較隨意，應該要把2.5V,5V,10V 用宏控制，并和量產轉換形成對于關系。

那么它的實際精度是多少，作為一個16bitADC，理論精度是?32768 ~ +32767

當 sample_range = 5(±5V)時：

滿量程：10 V

碼值范圍：65536 個碼

1 LSB = 10V / 65536 ≈ 0.0001526 V

也就是：

≈ 152.6 μV / LSB

那釋放一下它的精度，不在控制輸出,把%6.2f改成%f即可。

接下來就涉及另一個問題，采樣率到底是多少，其實就統計一下每秒這個讀取測試次數就知曉

最后統計出來每秒15幀，那肯定不是真實水平，清空所有打印再試試

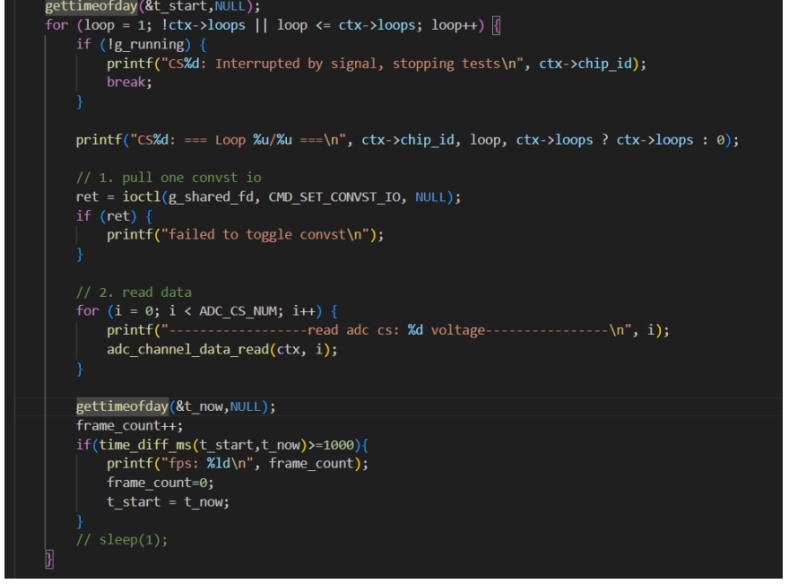

此時可以看到每秒有接近9000次，由于每次采樣通道16，9000x16 = 144,000 samples / second，相當于單通道 144kSPS水平。

5. 總結

通過本次測試，得出以下結論：

1. 精度驗證：AD7616在±5V量程下實際分辨率達到152.6 μV，滿足16位ADC標稱性能。

2. 速率驗證：系統實際采樣率達到144 kSPS(單通道等效)，雖未達到理論極限250 kSPS，但已滿足大多數應用需求。

3. 優化效果：通過減少軟件開銷，性能提升顯著，證明系統瓶頸主要在軟件層面。

4. 實用價值：MYD-YT153 + AD7616組合為嵌入式高速數據采集提供了經濟高效的解決方案，適合工業自動化、測試測量等應用。
