隨著人工智能（AI）、高性能計算（HPC）及超大規模架構的爆發式增長，全球數據中心正面臨前所未有的功率密度與能效挑戰。近日，泰克（Tektronix）發布了專題技術白皮書，重點介紹了其旗下EA Elektro-Automatik系列高功率直流電源及電子負載解決方案。該方案憑借高達95.5%的能量回收效率與極寬的電壓覆蓋范圍，旨在解決下一代數據中心在OCP（開放計算項目）規范及80 PLUS Ruby（紅寶石級）認證下的嚴苛測試需求。

圖1：展示了2020年至2030年間全球數據中心按設備劃分的電力消耗增長趨勢（基準情景）

行業背景：AI算力飆升驅動電源架構演進

根據國際能源署（IEA）報告，AI服務器及大語言模型訓練已將單機柜功耗推向數百千瓦量級。為了提升整體能效，行業領先企業（如微軟、Meta、英偉達等）正推動從傳統交流配電向800V直流架構甚至更高級別的中間直流母線演進。

這種轉變給測試環節帶來了多重挑戰：包括數千安培的大電流、高達2000V的高電壓、以及對快速瞬態負載響應的精確測量。傳統的測試設備往往因回饋效率不足（僅約92%）導致巨大的熱損耗，大幅增加了測試成本與散熱壓力。

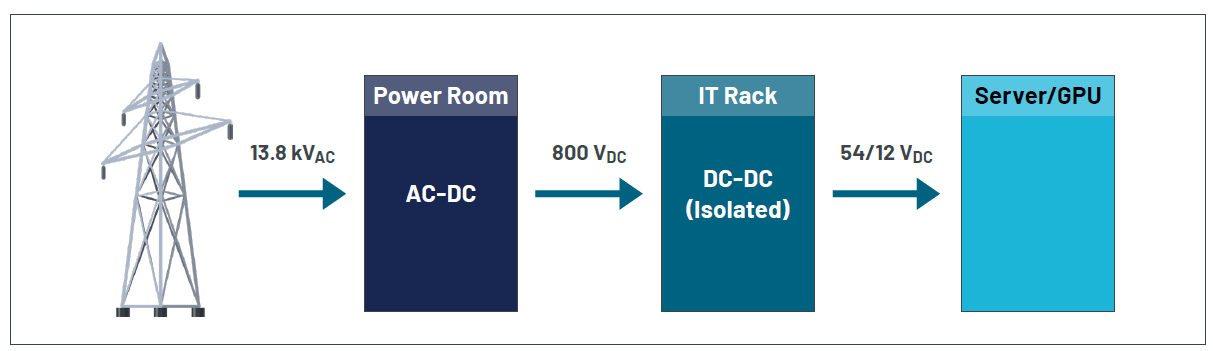

圖2：端到端數據中心電源架構---從13.8千伏交流電網輸入，到約800伏直流中間母線，再經隔離式DC-DC轉換至54/12伏輸出線路。新一代AI電源機架需要額定電壓超過800伏的專用大功率測試設備，以驗證數百千瓦級別的PSU

核心技術：95.5%能量回饋與模塊化擴展

泰克推出的EA-PSB系列雙向可回饋電源系統與EA-ELR系列電子負載，針對數據中心電源單元（PSU）測試進行了深度優化：

● 極致能效表現：泰克EA方案可實現高達95.5%的能量回收效率。在1MW級別的測試場景下，相比行業平均水平可節省約30-40kW的電力損耗，顯著降低了長期運營的總擁有成本（TCO）。

● 高功率密度與擴展性：EA-PSB 10080-1000型號可在單個4U機架單元內提供高達1000A的電流。系統支持模塊化并聯，能夠構建從數十千瓦到3.84MW的多機架系統。

● 寬電壓覆蓋：標準單元輸出電壓覆蓋60V至2000V。通過單元串聯堆疊，最高可支持3000V電壓，完全適配從48V/50V負載軌到新興800V-1500V直流電網的測試需求。

關鍵應用場景：從VRM到800V架構驗證

白皮書詳細闡述了泰克解決方案在四個核心領域的應用優勢：

● 800V系統高功率測試：針對新一代AI電源機架，EA-PUB/PUL 11000-160模塊可在6U空間內提供1000V/160A的60kW功率，支持多機并聯以驗證兆瓦級PSU。

● PSU效率驗證（80 PLUS Ruby）：針對要求極高的80 PLUS Ruby認證（50%負載下效率≥95.5%），泰克設備能精準量化極小損耗（通常<5%），并避免測試設備自身散發多余熱量。

● VRM瞬態響應測試：在服務器內部，EA-ELR能夠模擬CPU/GPU在毫秒級時間內突然吸收500A電流的極端工況，驗證電壓調節模塊（VRM）的動態特性。

● 生產線終端（EoL）測試：利用PSB 20000系列的三路輸出設計，單臺設備可同時測試三個獨立被測單元，配合水冷系統提升在高強度環境下的運行可靠性。

行業意義：賦能綠色、靈活的數據中心未來

泰克通過將高性能電力電子技術整合進成熟易用的測試平臺，為工程師提供了從研發到量產的全生命周期支持。

“在AI和HPC徹底改變電力設計格局的今天，測試設備必須同步革新。泰克EA系列融合了極致效率與模塊化靈活性，不僅助力設計者滿足OCP和80 PLUS標準，更確保了在未來800V甚至更高壓架構下的投資保護。”

——泰克技術專家

明星產品參數概覽

● EA-PSB 10080-1000（4U）：雙向直流電源，提供30kW輸出，電流高達1000A，效率95.5%，專為48V PSU測試優化。

● EA-ELR 10080-1000（4U）：回饋式直流電子負載，支持恒流、恒功率及自定義波形，精準模擬服務器動態負載曲線。

● EA-PUB 11000-160（6U）：高壓直流電源，電壓高達1000V，功率60kW，適用于高壓直流機架供電及轉換器特性驗證。

如需下載白皮書或了解更多關于數據中心電源測試的深度解析，請?jiān)L問泰克官方網站：https://www.tek.com.cn/lp/document/cn-ea-tek-efficient-power-supply-testing-for-data-centers-lp?utm_source=msdm&utm_medium=email#msdynmkt_trackingcontext=0d2d4a6d-2e1d-4135-9ef0-159323780000。
