羅德與施瓦茨(以下簡稱“R&S”公司)推出新一代R&S RTP高性能示波器，該示波器將高級信號完整性測量與高速的實時分析采集相結合。新型號配備了更大更亮的13.3寸全高清觸摸屏和全新的前面板。用戶可以利用清晰的16:9屏幕顯示波形，同時快速更改設置。直觀的界面可以快速、直接地訪問設置界面，從而提高工作效率。這些改進完全沒有影響儀器的整體尺寸，盡可能減少占用的桌面空間。

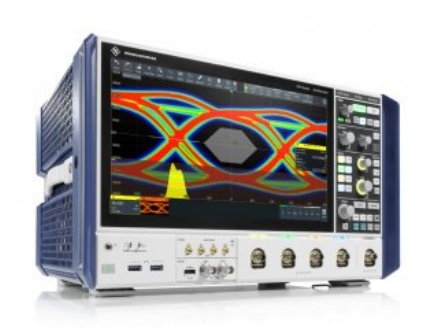

新的R&S RTP型號具有增強的用戶界面和更大的顯示器。

R&S公司示波器副總裁Andreas Werner博士表示：“當我們決定更新RTP時，我們希望能提高儀器的整體可用性，以便測試工程師可以專注于手頭的設計問題，而不用費心操作測試設備，這對我們的研發工程師來說至關重要。我們的示波器提供了客戶期望的出色性能和靈活性，并且體積非常小。自推出以來，它一直是實時信號完整性分析的理想選擇，現在它變得更好了?！?

RTP高性能示波器提供從4 GHz到16 GHz的不同帶寬型號，采樣速率高達40 GSa/s 。所有型號還支持帶寬升級到16 GHz。RTP的核心是R&S的采集和處理ASIC，它實現了無與倫比的75萬波形/秒的采集速率，使工程師更容易發現、隔離和分析電路板設計缺陷。為了可靠地捕獲和分析長時間的事件或序列，羅德與施瓦茨將標配存儲深度增加到每通道100 Mpts，還能進一步升級為每通道3 Gpts。這使得RTP成為這一領域的新標桿。

硬件實現的16 Gbps時鐘數據恢復(HW-CDR)是RTP的一大亮點，它支持實時眼圖用于長期監控高速串行接口。新的R&S RTP-K136和K137選項支持對采集的數據流中的連續信號進行數據眼分析，最大數據速率為8 Gbps和16Gbps。信號數據流的時序基于連續運行的HW-CDR，這相對于基于軟件的CDR的傳統后處理具有顯著的優勢。用戶可以將該功能與R&S RTP的實時去嵌和實時差分數學運算功能相結合，在很短的時間內完成調試或搜索信號故障。

在支持各種應用的同時，R&S通過新的RTP-K39用戶自定義數學選件提供了更大的靈活性。它允許測試工程師調用Python腳本進行復雜計算，并將結果作為運算信號顯示在示波器上，為用戶根據需要分析捕獲的數據創造了無限可能。新的應用選件包括R&S RTP-K27 MIPI D-PHY V2.1/2.5、 RTP-K28 MIPI C-PHY V2.1和RTP-K102USB 3.2 Gen 1 & 2 RX合規性測試。利用R&S ScopeSuite一致性測試平臺，通過基于圖像的向?qū)еС肿詣踊瘻y試，并在測試報告中對結果進行總結。

RTP是目前市場上最緊湊、最輕便的高性能示波器之一，占桌面空間幾乎是同類儀器的一半。精密的冷卻裝置和靜音風扇也使它成為同類產品中格外安靜的示波器。

R&S將于2022年6月21日至23日在紐倫堡舉行的Embedded World 2022大會上首次公開演示新款RTP高性能示波器，展臺號4-218。
