隨著全球“雙碳”目標的持續推進，新能源汽車市場迎來爆發式增長，汽車充電樁作為配套產業，其需求也隨之增加。根據IFIND數據預測，2025年新能源汽車保有量有望達到4513萬輛。根據國家2025年實現車樁比2∶1的規劃，預計屆時充電樁數量將達到2257萬臺。

全球新能源汽車滲透率持續攀升，充電樁需求正從單一補能向場景化、智能化、全球化深度演進。無論是家庭用戶的便捷體驗、社區/商超的高效共享，還是海外市場的本地化運營，充電樁的多元化形態正在重塑能源生態。極海充電樁應用方案，可廣泛應用于交流智能家樁、小區共享樁、商業停車場、企事業單位停車、汽車租賃、運營商停車等場景的充電設備。為向市場提供全方位的產品服務，極海針對不同的客戶與需求，提供多種充電樁產品應用方案，助力客戶實現更多創新應用功能。

隨車充電槍

隨車充電槍憑借體積小、易攜帶、低成本等特點，成為應急充電場景下的理想解決方案。極海高性價比隨車充電槍應用方案，采用基于Cortex-M0+內核的APM32E030基礎拓展型MCU，助力實現穩定高效的充電過程。

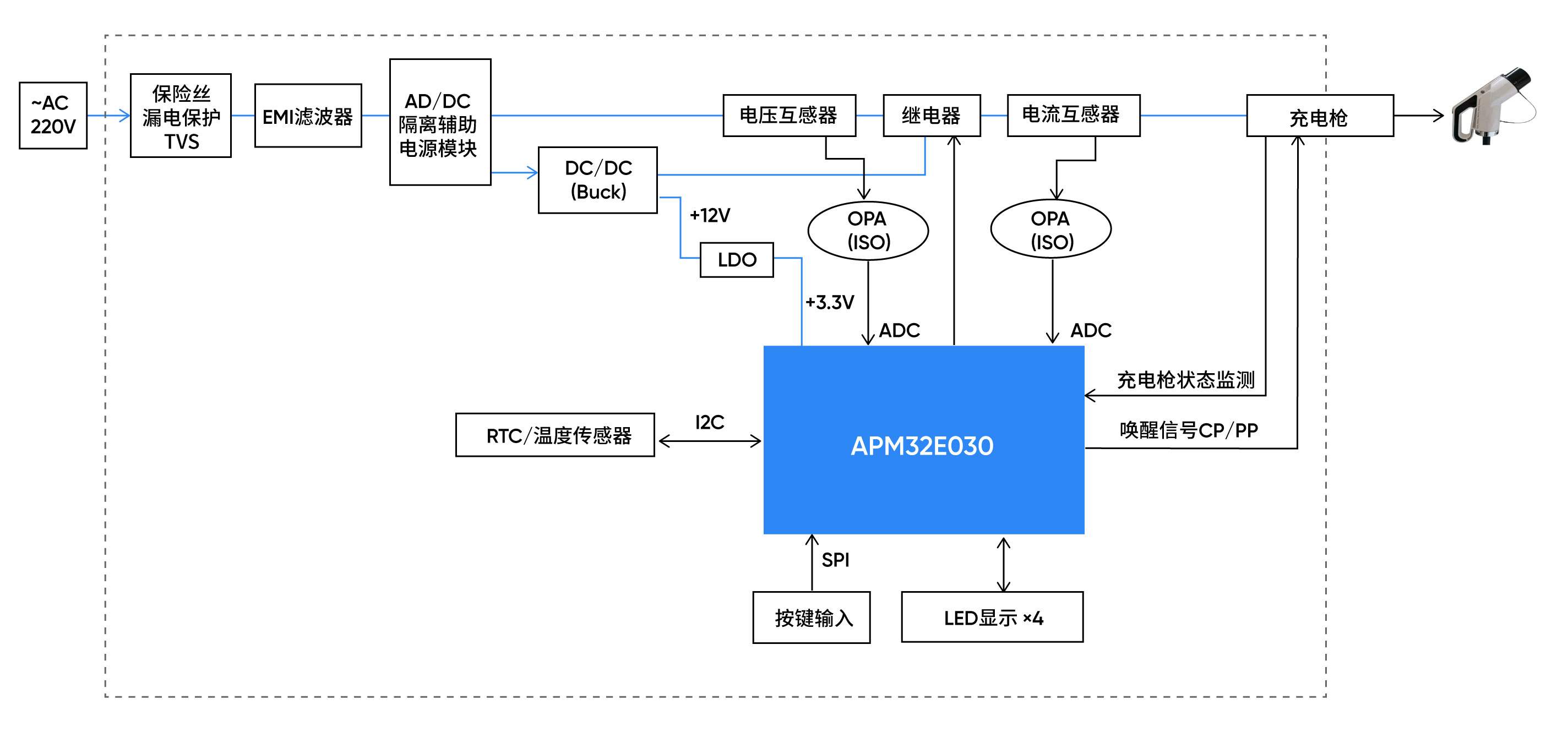

方案框圖

方案優勢：

? 支持8A充電輸出功率2kW，滿電約18小時（60kWh電池）??；

? 采用專用AC/DC輔助電源模塊，實現穩定供電；

? 內置溫度傳感器，可實時監控環境溫度；

? LED指示功能，支持電源充電狀態/充滿/故障指示；

? 內置漏電保護模塊，確保用戶操作安全；

? 超低成本滿足高性價比需求。

家用交流充電樁

家用交流充電樁作為新能源汽車家庭充電的核心設備，既能滿足日常的充電需求，又具備安全適配、經濟高效的特點。極海家用交流充電槍應用方案，搭載基于Cortex-M4F內核的APM32F402高性能高性價比MCU，主頻120MHz，具備高效運算性能和豐富外設資源，可滿充電樁應用在功耗、性能及性價比等方面的綜合需求。

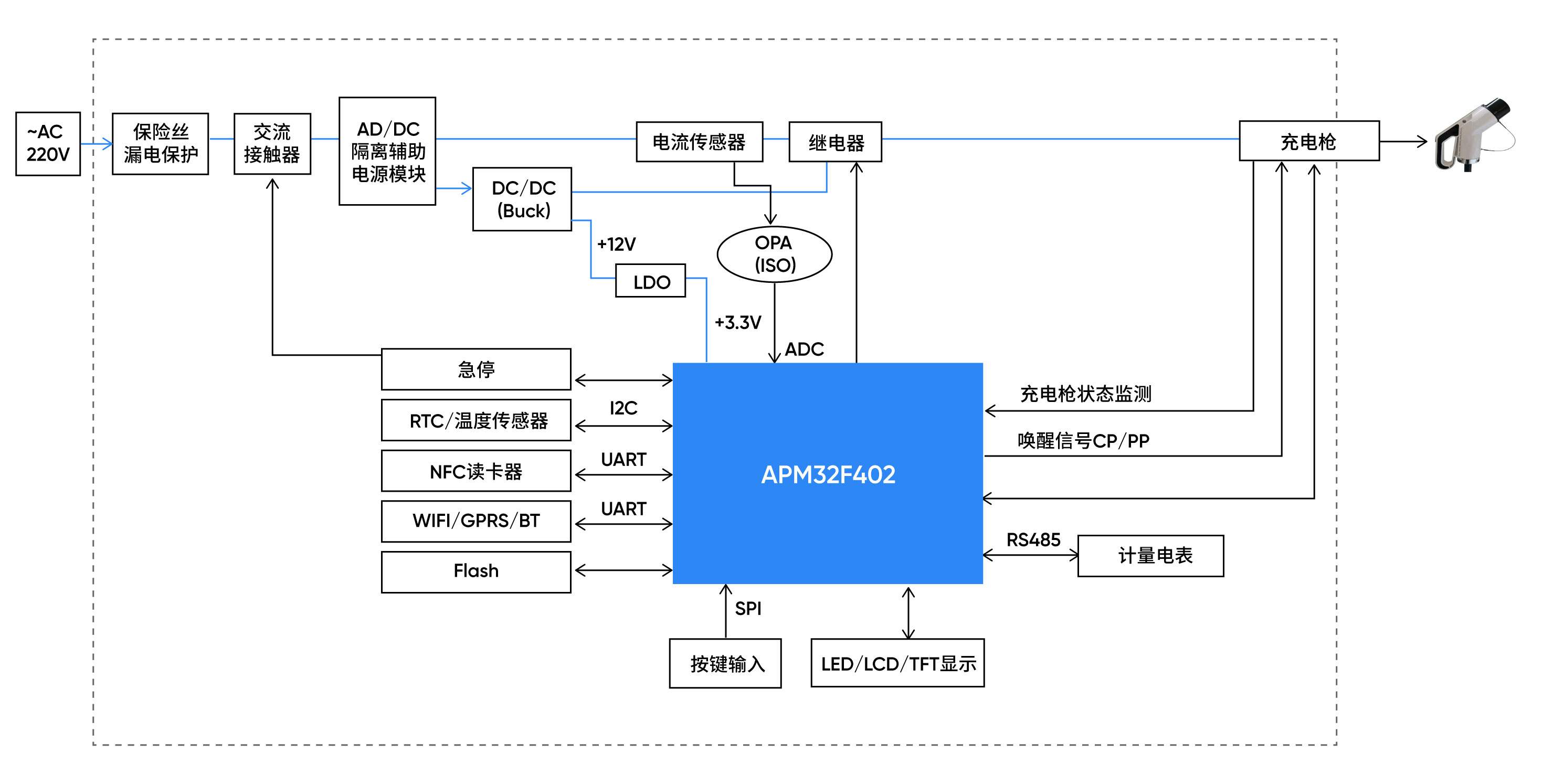

方案框圖

方案優勢：

? 交流充電功能，支持單槍充電(可擴展到雙充14kW），最大6.6kW充電；

? 充電控制指令響應<10ms，效率提升40%；

? 設有故障緊急停充功能；

? 采用IC型溫度傳感器與互感器結合，實現高效準確電流采樣；

? 工業級EMC設計，-40℃~105℃全溫域穩定運行。

群充/基礎共享交流充電樁

群充/基礎共享交流充電樁憑借高效充電、靈活拓展和強兼容性等特點，廣泛應用于大型停車場、商業中心及交通樞紐等場景。針對國內共享充電樁市場，極?；贑ortex-M4F內核的APM32F411高性能高適配型MCU群充/基礎共享交流充電樁應用方案，具高性價比與抗干擾能力，支持多種保護功能，可有效保障充電樁穩定與安全運行。

方案框圖

方案優勢：

? 采用4G通訊模塊，支持后臺實時監控管理；

? 外接低功耗RTC芯片，保證充電時間準確性；

? 外掛專用計量IC，實現準確電量控制；

? 集成豐富外設資源，滿足充電樁外接模塊和數據存儲需求；

? 板載隔離器件、保險絲/漏電保護器；

? 支持單/雙槍充電、過流/短路/過壓/欠壓/漏電/防雷擊/充電聯機/斷保護、OTA、協議存儲等功能。

共享運營/海外交流充電樁

隨著全球新能源汽車銷量的持續增長及各國政策的積極推動，海外市場對充電樁的需求正加速擴大。極海共享運營/海外交流充電樁應用方案，搭載基于Cortex-M4F內核的APM32F427高性能拓展型MCU，支持240MHz高主頻，具備高速運算能力，可精準實現電源管理與充電控制，滿足系統高效穩定的運行需求。

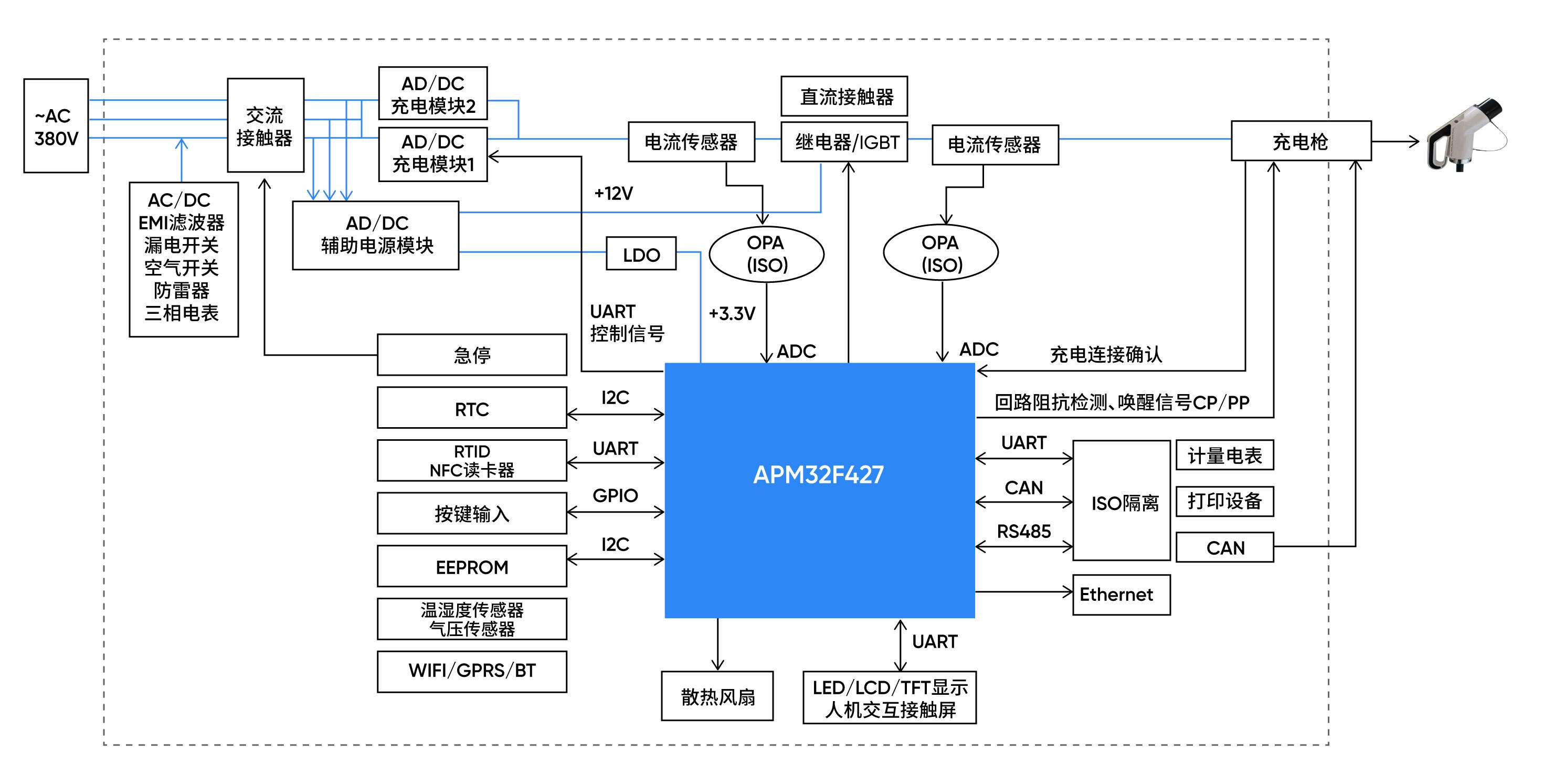

方案框圖

方案優勢：

? 支持OTA升級、協議存儲應用和各種算法高效運行；

? 控制多路LED，實現充電狀態指示；

? 支持TFT觸摸屏顯示及人機交互功能；

? 內置NFC芯片/BLE/WiFi模塊，支持IC卡/NFC/藍牙支付，可拓展PLC/Ethernet通訊；與充電槍可選擇CAN通訊，也可通過CP/PP信號來實現互動；

? 內置大容量SRAM，可支持多種通信協議；

? 通過QSPI接口，可外掛Nor Flash，保存長時間充電信息記錄及狀態信息；

? 12-bit ADC*3，采樣速率4MSPS，滿足充電樁前后級電流電壓采樣需求；

? 支持LQFP144封裝，工作溫度-40℃~105℃，抗干擾能力強。

共享直流充電樁

與交流充電樁相比，直流充電樁憑借其高效充電的特性，能夠滿足新能源汽車的快速充電需求。同時，共享直流充電樁具備良好的兼容性和適應性，可支持多種不同車型和電池類型的充電。極海共享直流充電樁應用方案，采用APM32F427高性能拓展型MCU，擁有豐富的外設資源，支持多樣化通訊交互，具備多種工作模式，可實現靈活的充電樁運行控制。

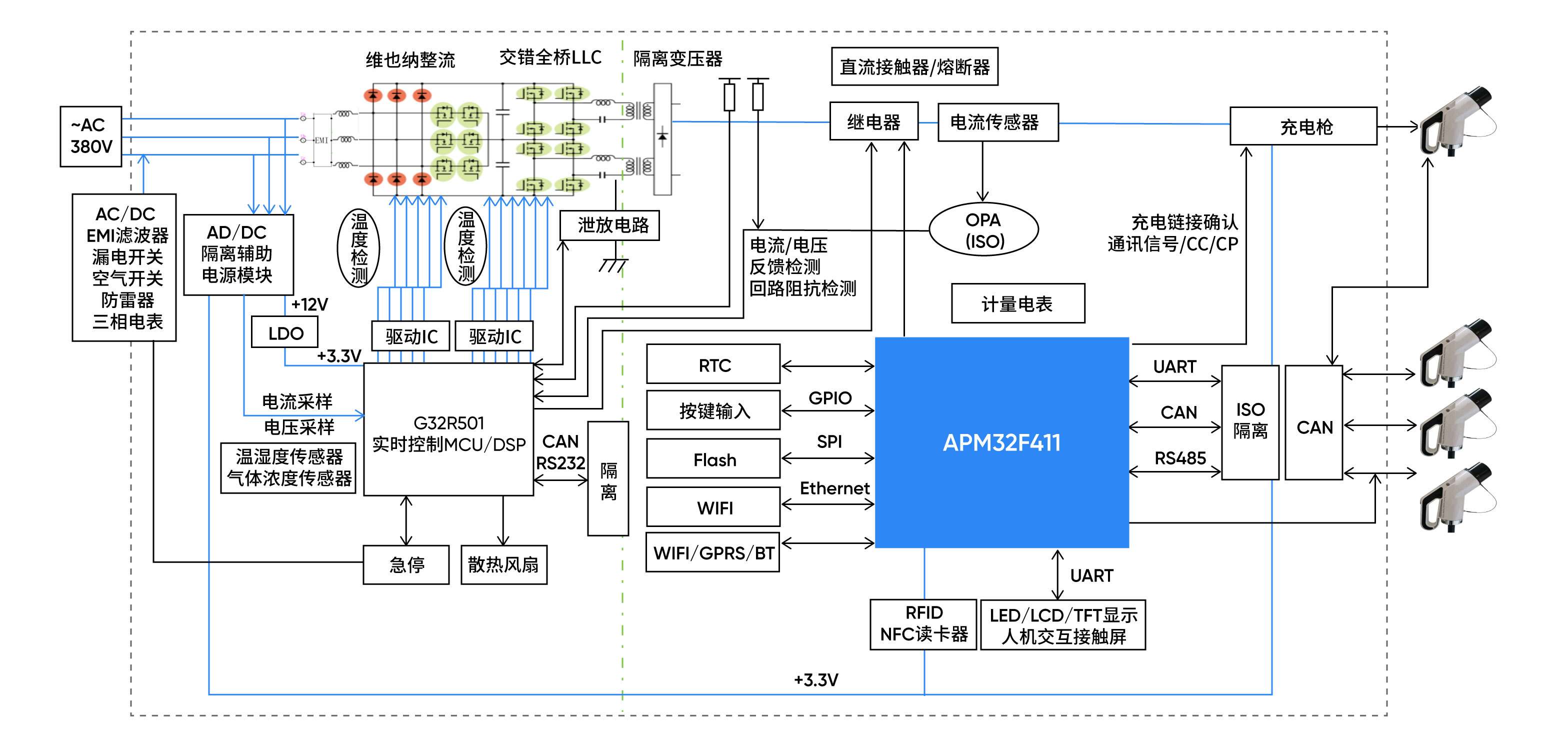

方案框圖

方案優勢：

? 交流輸入電壓為380V：304～456（三相五線制），輸出電壓為200V~500V，根據電動汽車快充標準進行調節，單槍輸出功率為20kW；

? 整機效率≥93%；

? 內部EEPROM,實時把保存數據/狀態信息及通用設置保存功能；

? 支持充電狀態信息/車輛參數信息實時通過無線傳輸采集顯示；

? 支持獨立模塊散熱更快，可以有效的提高充電模塊的電氣使用壽命；

? 啟動方式支持直接啟動/密碼啟動/刷卡啟動/掃描二維碼啟動；

? 采用磚塊電源方式，SIC器件以降低損耗，功率因數≥0.999；

? 器件與模塊隔離提供系統可靠性，延長電氣壽命；

? 通信協議：Ethernet/4G模塊/Ethernet/WiFi/藍牙/NFC卡等；

? 采用獨立計費IC計費。

充電樁建設是推動電動汽車普及和清潔能源交通發展的關鍵環節。極海致力于為新能源汽車行業提供安全可靠、高性價比的芯片及解決方案。其中，基于極海G32R501實時控制MCU/DSP的大功率直流充電樁模塊，目前已在行業頭部客戶完成導入。我們期待與上下游伙伴緊密合作，共同推動清潔能源交通的可持續發展，為實現節能減排目標貢獻力量。
