ESP32平臺上啟動Secure Boot V2的分步指南。安全啟動可以在其他ESP32*平臺上類似地啟用。

這是在ESP32上啟用安全引導(secure boot V2 - SBV2)的分步指南。我們將需要一臺運行Linux的PC來運行命令并與ESP32設備通信。

我們將假設IDF引導加載程序和相關的應用程序映像，并在本指南中使用它們作為示例。要使用MCUboot引導加載程序和Zephyr應用程序映像啟用SBV2，請參考本文檔。

有用的參考

下面是一些有用的參考資料，可以幫助您理解ESP32平臺的安全引導和安全引導啟用操作

?在ESP32開發平臺上開啟Secure Boot V2

?ESP32平臺的安全啟動V2功能

?Espressif DevCon23 -在開發和生產的ESP32平臺上啟用V2安全啟動功能

所需的硬件

兩個未熔斷的ESP32 ECO3及以后版本：一個用于開發熔斷，另一個用于生產熔斷。在以下開發板上進行了測試

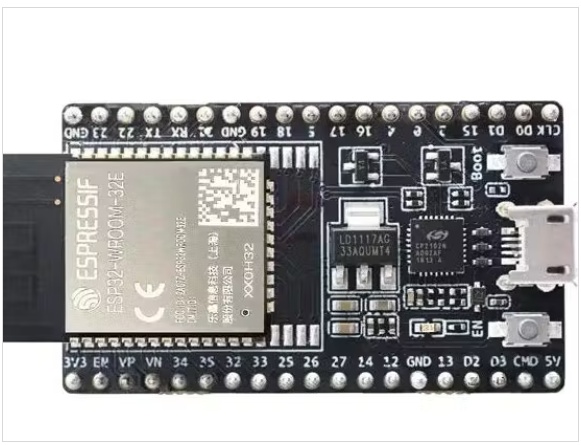

?ESP32-DevKitC-32E (Mouser link;Datasheet)

在開發中：?jiǎn)⒂肧BV2的步驟

?在Linux開發機上安裝Docker引擎。

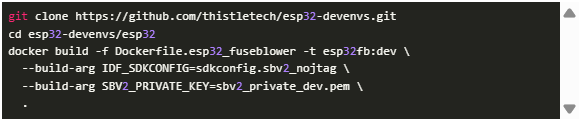

?在開發機器上構建Docker容器映像，用于安全引導熔斷和固件簽名。

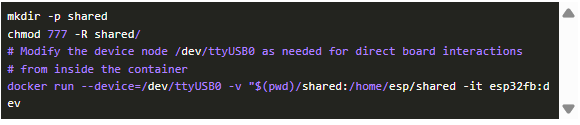

?將未熔化的ESP32開發板通過USB連接到開發機，運行Docker容器

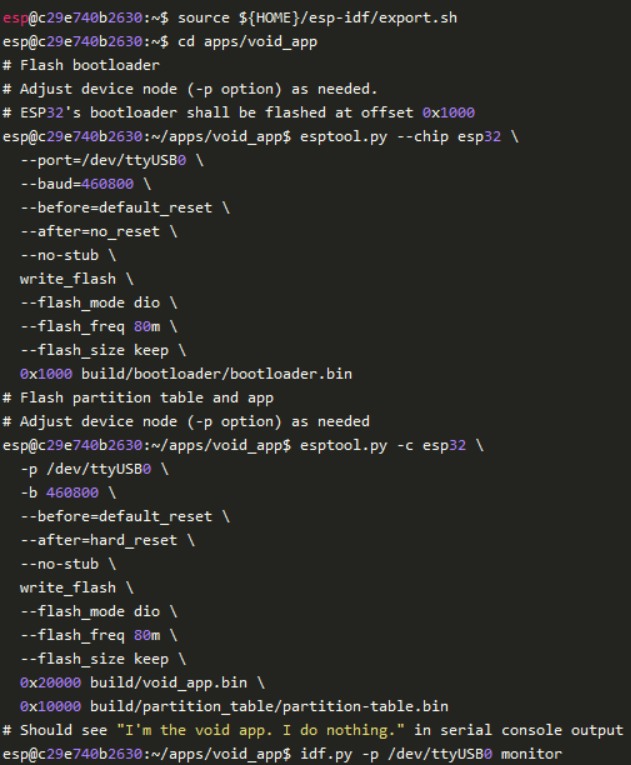

?在容器內，通過閃爍預構建的(和簽名的)“void app”固件映像來吹eFuses

現在啟用了安全引導。從現在開始，應用程序映像中的任何更新都需要對映像進行簽名才能在此板上啟動。

在開發中：構建和簽名自定義應用程序映像的步驟

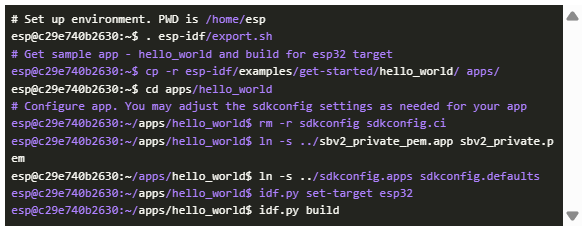

?在主機上，將應用程序源文件夾放入共享的/目錄中，在容器中，將應用程序源文件夾復制到/home/esp/app/。我們將使用一個ESP-IDF示例應用程序作為示例。內部容器

?在容器中，閃爍已簽名的應用程序

在生產中：?jiǎn)⒂肧BV2的步驟

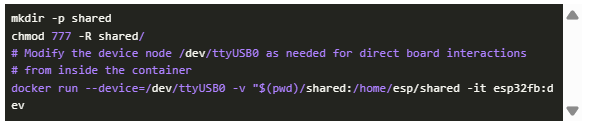

?將未熔化的ESP32開發板通過USB連接到開發機，運行Docker容器

?將void_app固件映像從容器復制到主機。在容器內，在/home/esp/下

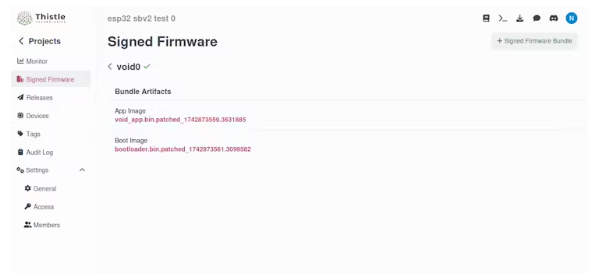

?在主機上，從web瀏覽器打開薊控制中心，創建一個項目，然后進入“簽名固件”菜單。點擊“+簽名固件包”按鈕，添加新的簽名固件包：為其選擇一個名稱，選擇“ESP32”和“ESP-IDF”作為硬件類型和固件類型，并上傳放在shared/文件夾中的bootloader.bin和void_app.bin。

?單擊“Create”按鈕，使用云密鑰管理系統中管理的生產簽名密鑰對引導加載程序和應用程序映像進行簽名。下載以后綴。patchch_到前面提到的共享/文件夾。

?在容器內部，刷新產品簽名引導加載程序和應用程序映像

在生產中：簽名自定義應用程序映像的步驟

?將生產融合的ESP32開發板通過USB連接到開發機上，運行Docker容器

?在容器內，按照上面“在開發中構建和簽名自定義應用程序映像的步驟”一節中描述的步驟構建應用程序映像，并將開發簽名應用程序映像apps/hello_world/build/hello_world.bin和分區表映像apps/hello_world/build/partition_table/partition-table.bin復制到共享/文件夾中。

?在主機上，在對void_app進行簽名的同一個項目的TCC中創建一個新的簽名固件包，并將開發簽名的應用程序映像上傳到該項目中(如果引導加載程序沒有更改，可以忽略引導加載程序映像)。為簽名的固件包選擇一個有意義的名稱，并分別選擇“ESP32”和“ESP-IDF”作為硬件類型和固件類型。單擊“Create”按鈕，使用云密鑰管理系統中管理的生產簽名密鑰對應用程序映像進行簽名。下載以后綴。patchch_到共享/文件夾。

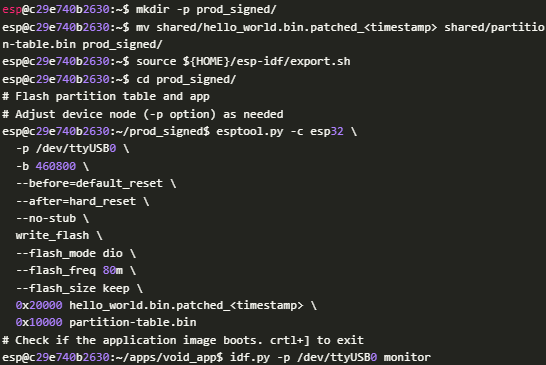

?在容器內部，刷新生產簽名應用程序映像

在其他ESP32平臺(ESP32- s2、ESP32- s3)開啟SBV2

在其他ESP32平臺上，例如ESP32- s2和ESP32- s3，可以在開發和生產中以類似的方式啟用安全引導V2。

本文編譯自hackster.io
