TouchNav是一個極簡的USB HID觸摸控制器，使用定制的SAMD21板。它可以讓你控制Spotify播放-播放/暫停，下一個/上一個軌道，和音量使用電容觸摸板和旋轉編碼器。

目標是建立一個時尚的、基于觸摸的界面，感覺未來感又實用，允許直接從你的桌子上直觀地控制Spotify，而不需要觸摸鍵盤或鼠標。

特性

?電容觸摸板播放/暫停，下一步，上一步

?旋轉編碼器音量控制

?基于hid的媒體鍵仿真(PC上不需要軟件)

?通過鍵盤快捷鍵自動打開/關閉Spotify

?作為一個即插即用的USB設備

?建立在一個定制的SAMD21板

硬件概述

TouchNav的核心是圍繞為Fab學院設計的定制SAMD21板構建的。SAMD21E17A芯片提供全速USB功能，使其能夠充當類似鍵盤或鼠標的HID(人機界面設備)。

愛特梅爾公司SAMD21E17A

Atmel SAMD21E17A是一款功能強大但緊湊的基于ARM Cortex-M0+的微控制器，運行頻率高達48 MHz。它是Arduino Zero和許多現代開發板中使用的同一系列芯片，使其成為usb連接，低功耗和交互式項目(如TouchNav)的理想選擇。

?處理器：32位ARM Cortex-M0+核心，最高可達48mhz

?內存：128 KB閃存和16 KB SRAM(用于程序和數據存儲)

?USB支持：全速USB 2.0接口，允許本地USB HID，鍵盤和串行功能

外圍設備:

?多達6個可配置串行接口(SERCOM) -可作為UART， SPI或i2c

?用于讀取傳感器和觸摸輸入的12位ADC(模數轉換器)

?10位DAC用于模擬輸出

?定時器/計數器(TC/TCC)用于PWM，事件定時或信號生成

?外圍觸摸控制器(PTC)的電容觸摸感應

?電源管理：低功耗模式，夢游外設，和停電檢測。

?調試：用于編程和調試的雙針SWD(串行線調試)

?工作電壓：3.3 V邏輯

?I/O引腳：多達32個可用的GPIO引腳(取決于封裝)

為什么它對TouchNav很好

SAMD21E17A的原生USB功能使其非常適合模擬鍵盤，鼠標或多媒體控制器的項目-無需額外的硬件。它的觸摸感應支持和多個串行接口也使其非常適合集成傳感器，led和旋轉編碼器。

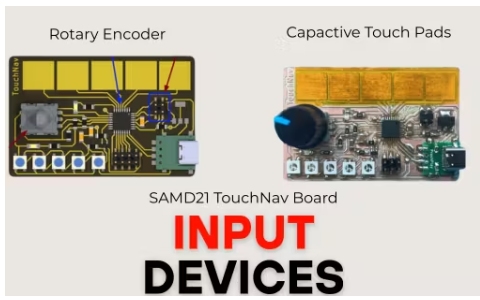

主要輸入組件包括：

?電容式觸控板：三個金屬或銅觸控板作為觸控傳感器。每個墊被分配一個功能-播放/暫停，下一個軌道，和上一個軌道。

?旋轉編碼器：用來增加或減少系統音量的小旋鈕。它還包括一個可選的按鈕。

?Micro USB接口：用于電源和數據，允許電路板作為USB HID設備。

?電容觸摸板連接到SAMD21上的模擬能力引腳。旋轉編碼器連接到兩個數字引腳，該引腳配置為檢測順時針和逆時針旋轉的狀態轉換。

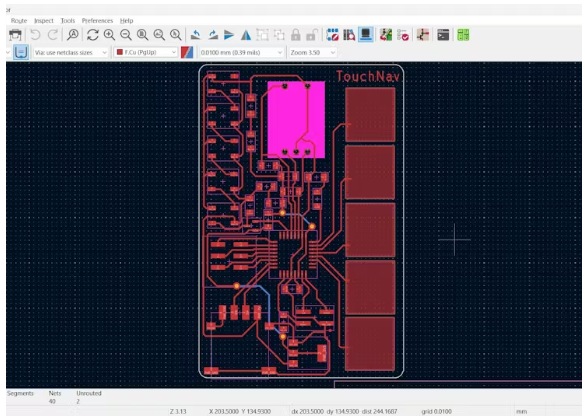

PCB設計- KiCAD

整個電路板是在開源PCB設計工具KiCad中定制設計的。原理圖、布局和引腳映射經過定制，以適應SAMD21E17A的功能，該功能將觸摸板、旋轉編碼器、WS2812B led和USB連接集成在緊湊的最小設計中。

這允許完全控制硬件設計，從組件放置到路由USB差分對，使TouchNav成為專用的專業級HID控制器，而不是通用的開發板hack。

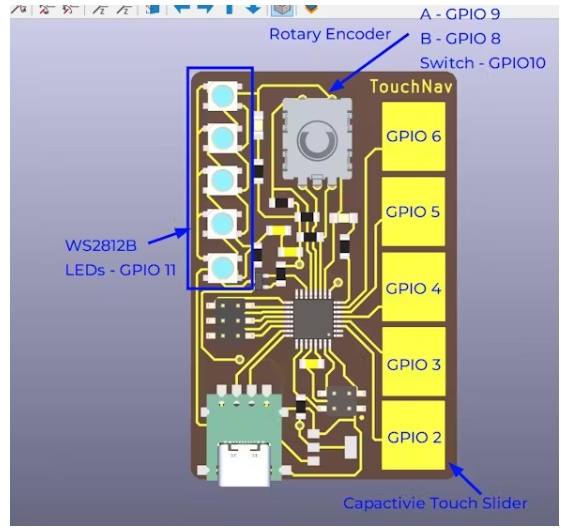

引腳如下：

?Led - 7

?Ws2812b - 11

?旋轉編碼器- A - 9， B - 8，開關- 10

?電容式觸摸滑塊- GPIO 2、3、4、5、6

單板編程

TouchNav板的核心是SAMD21 E17，因此要對SAMD21進行編程，我們需要將引導加載程序添加到板中。為了初始化引導加載程序，我們需要串行調試引腳。只有在那之后，我們才能使用USB編程板。

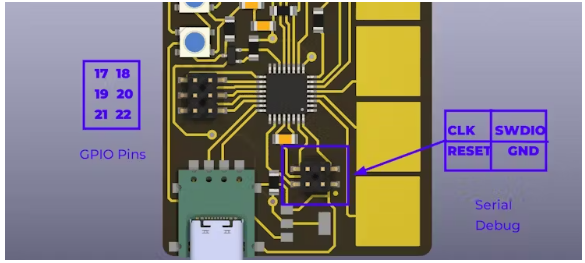

串行調試接口用于將引導加載程序刻錄到板上。我正在使用由我的Fab學院講師Saheen開發的SAMD DAP程序員板

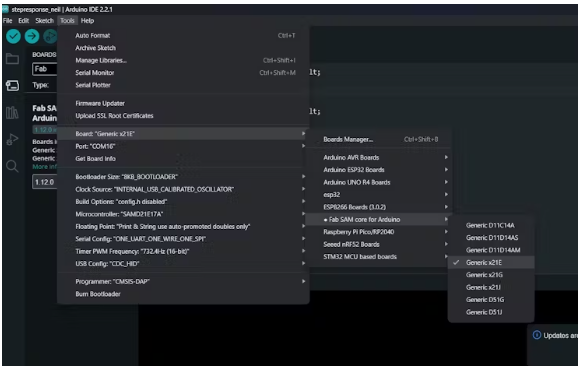

將FAB SAMD板添加到Arduino

為了使用Arduino IDE編程SAMD21板，我們需要將FAB SAMD板添加到板管理器中

通過單板管理器安裝單板

在燃燒引導加載程序后，我可以使用C型USB接口對我的板進行編程。

Blink

在燃燒引導加載程序后，第一步是測試內置示例“Blink”。最初，我通過使用一些示例代碼測試了所有輸入和輸出功能。

SAMD21串行演示

下一個測試是串行通信。經過研究，我實現了arduino常用的串口命令。print不適用于SAMD21，因此我們必須使用SerialUSB.print。下面的代碼取自我的Fab學院嵌入式編程課。SAMD21回聲碼

電容式觸摸

囚禁式觸摸可以通過使用Neil教授在Fab學院輸入設備課上提供的測試代碼進行測試。為此所需的庫是Adafruit FreeTouch庫。

HID

我使用了默認情況下在Arduino的庫管理器中可用的HID項目和HID設置庫。我們只需要安裝它來使用庫管理器提供的庫。我使用的主要功能是消費者功能，它允許控制媒體播放和一些功能。主要有兩件事：在Windows設備上控制媒體播放和打開和關閉Spotify。

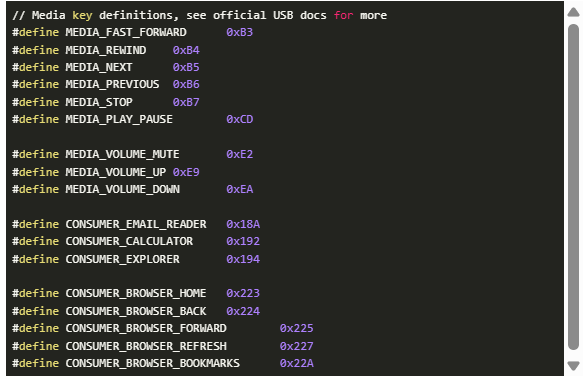

為了控制媒體播放，消費者函數提供如下功能：

面臨的問題

在編程SAMD21時，我遇到了USB C連接的問題。電腦沒有檢測到板子。經過一些調試，我意識到USB C線是一個問題，我不得不使用另一個USB線和一個額外的USB集線器。我想可能是動力問題。以及PCB設計缺陷

旋轉編碼器不是很準確，因?yàn)楫?dāng)我轉動旋鈕更快時，它沒有讀取值。我想我需要在旋轉編碼器引腳上添加電容器。

本文編譯自hackster.io
