在做電子實驗時，如何給面包板供電?大多數人使用電池、電源適配器或穩壓電源，但每種都有明顯的缺點。電池是一次性的，而且隨著時間的推移會變得昂貴。電源適配器提供固定電壓，沒有調節能力。穩壓電源體積龐大，不適合便攜式工作。

我想創建一個更方便的面包板電源解決方案，可以很容易地在任何地方使用。如今，USB已經發展到支持USB Power Delivery (PD)規范，可實現高達100W的功率輸出。此外，支持?jǐn)U展功率范圍(EPR)的USB-PD充電器可以提供高達48V/240W的電壓。USB-PD充電器非常緊湊，價格實惠，并且廣泛使用。我認為使用這些USB-PD充電器創建面包板電源將是簡單方便的。

視覺上

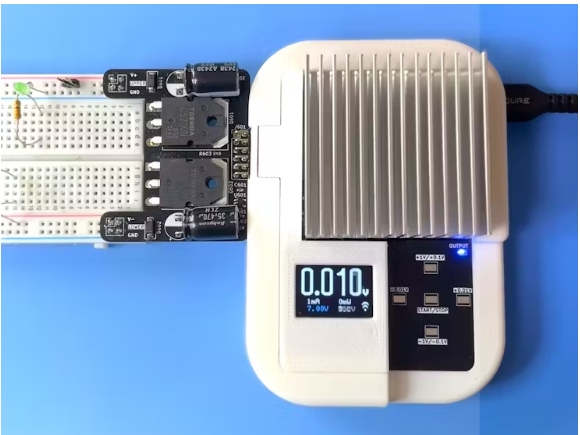

用于面包板的直流電源單元的設想是創建一個緊湊，智能的配電系統，可以：

?彌合USB-PD源和面包板開發需求之間的差距

?提供從0V到30V*1的精確電壓控制，分辨率為10mV

?當電源支持時，提供高達5A的高電流能力

?提供實時監控和數據記錄功能

?通過全面的保護系統維護安全

?通過現代物聯網連接實現遠程監控

*1需要一個30V epr兼容的USB-PD充電器。

它是如何工作的

硬件基礎

ESP32 - s3 - room -1- n16r8：系統的智能心臟，提供：

?WiFi連接遠程監控和控制

?強大的實時PID控制處理能力

?豐富的外設支持傳感器和顯示器

?低功耗，高效運行

AP33772S USB-PD控制器：電源協商專家：

?使用PD協議與USB-PD源通信

?支持標準功率范圍(SPR)和擴展功率范圍(EPR)

?從連接的源中枚舉可用的電源數據對象

?提供全面的保護功能(UVP， OVP， OCP)

?使精確的電壓和電流要求

INA228電流傳感器：精密測量引擎提供：

?分辨率為195μV的高分辨率電流和電壓監測

?基于分流的電流測量精度

?溫度補償漂移校正

?實時功率計算能力

SSD1331彩色OLED：用戶界面提供：

?實時顯示電壓、電流、功率、溫度

?WiFi連接狀態和電池電量指示燈

?錯誤信息和系統狀態

?直觀的用戶交互視覺反饋

MOSFET功率控制：有效地管理功率交付:

觸控界面創新

電容式觸摸界面提供直觀的控制：

?上/下觸摸：100mV步進調節電壓(長按1V步進)

?左/右觸摸：10mV級微調電壓

?中控：輸出啟用/禁用(長按)和錯誤信息清除(短按)

?校準：上+下組合自動偏移校準

雙輸出靈活性

系統支持兩種輸出配置：

?單正輸出：帶接地基準的標準正電壓輸出

?雙正/負輸出：分裂電壓配置提供±V/2從單一設置

**注：如果使用21V及以上電壓，輸入電壓28v及以上，差分電壓超過3V，輸出電流超過3A，則MOSFET器件處于高耗狀態，單位溫度可能上升到80攝氏度以上。請注意溫度。您可以在配置文件中設置最高溫度。默認值是80攝氏度。如果溫度超過限制，將自動關閉輸出。我建議在21V或更高的電壓下使用小于0.7A的電流。否則，如果將輸出電壓設置為27V或更高，則溫升不是問題

**注：本機使用微控制器和USB PD控制器。這些控制器需要電源才能運行。因此，如果使用過電流，可能會被PD充電器的過電流保護關閉電源。在這種情況下，該機組不能運行，將被關閉。請使用您的PD充電器規格內的電流**

軟件架構

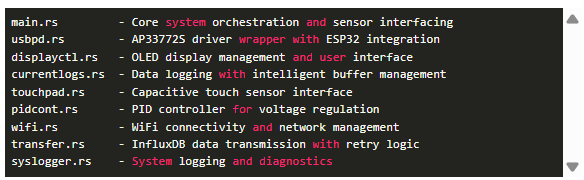

軟件組件是使用ESP-IDF框架在Rust中開發的，利用其在嵌入式系統中的優勢：

先進控制系統

PID控制器：通過以下方式保持精確的輸出電壓：

?比例控制，即時響應

?積分控制穩態精度

?導數控制的穩定性和超調預防

?電壓超調檢測自動復位(>設定點110%)

PDO-Aware限制：系統智能：

?從連接的源枚舉可用的pdo

?在配置和PDO功能之間應用最嚴格的限制

?防止超過電源能力，同時最大限度地提高可用功率

NVS內存管理：持久存儲能力;

?保存最后使用的電壓設置，方便

?存儲校準數據的準確性跨電源周期

?在非易失性存儲中維護配置參數

數據管道

當?shù)氐那閳?bào)

系統連續：

?采樣電壓和電流在10ms的間隔響應控制

?實時計算功耗

?監測溫度熱保護

?在網絡中斷期間管理緩沖區存儲

網絡連接

WiFi可用時：

?將測量數據傳輸?shù)絀nfluxDB時間序列數據庫

?通過web儀表板提供遠程監控功能

?支持歷史分析和趨勢監控

?支持大型安裝的多設備監控

智能緩沖區管理

網絡中斷時：

?自動存儲測量在本地內存

?提供緩沖區使用情況的可視化反饋

?當連接恢復時自動恢復日志記錄

?防止間歇性連接過程中數據丟失

安全和保護系統

多層保護

硬件保護：AP33772S內置UVP， OVP， OCP

?軟件監測：連續溫度和電流監測

?用戶可配置限制：最大電流，功率和溫度設置

?PDO遵從性**：對源功能的自動限制

?緊急關機：在故障情況下立即關閉輸出

溫度管理

?實時監控：連續溫度傳感，分辨率0.05°C

?可配置限制：用戶可設置的最高溫度閾值(默認80°C)

?自動保護：當溫度超過限制時，輸出關閉

?視覺反饋：溫度顯示和警告信息

原理圖

原理圖是使用Kicad創建的。“Sheet1”至“Sheet5”為主板和適配器板的原理圖。

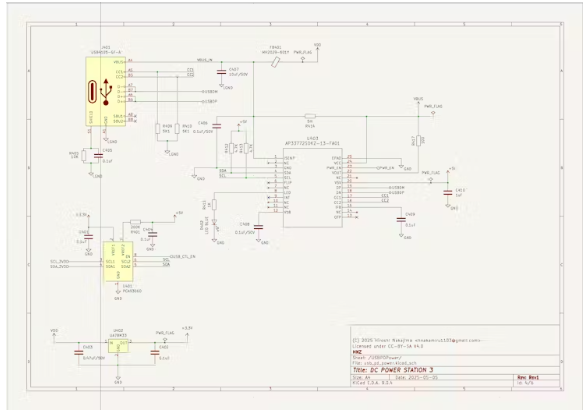

Sheet1: USB PD控制器和電源調節器電路

AP33772S USB-PD控制器用于USB PD通信和電源協商。該控制器通過I2C接口與帶有電壓電平移位器的ESP32微控制器連接。

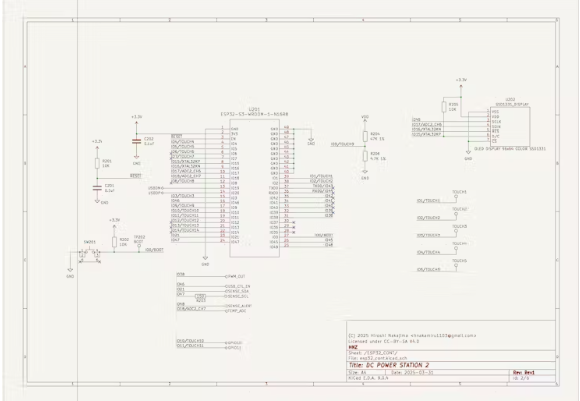

Sheet2: ESP32微控制器和SSD1331 OLED顯示電路

SSD1331彩色OLED顯示屏通過SPI接口與ESP32微控制器相連。GPIO(IO1, IO2, IO3, IO4, IO5)用于觸摸接口。只需將IO1和IO5連接到觸摸板。

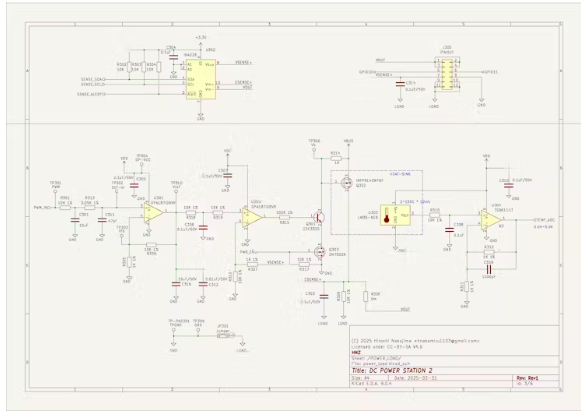

Sheet3：電源路徑管理，電流傳感器和溫度傳感器電路

INA228電流傳感器用于測量電流和電壓。并聯電阻(5mΩ)接在INA228上。ESP32控制器具有用于MOSFET柵極驅動器的PWM輸出。PWM信號連接到LPF(低通濾波器)和OPAmp(運算放大器)電路進行電壓控制。OpAmp用于電壓跟隨器驅動MOSFET柵極。第一個運放的增益為11，第二個運放的增益為1.1。輸出電壓由PWM占空比控制。溫度傳感器(LM35)用于溫度測量。溫度傳感器的輸出連接到OpAmp(增益=2)，然后連接到ESP32的ADC。輸出電壓反饋到OpAmp和INA228進行電壓和電流測量。

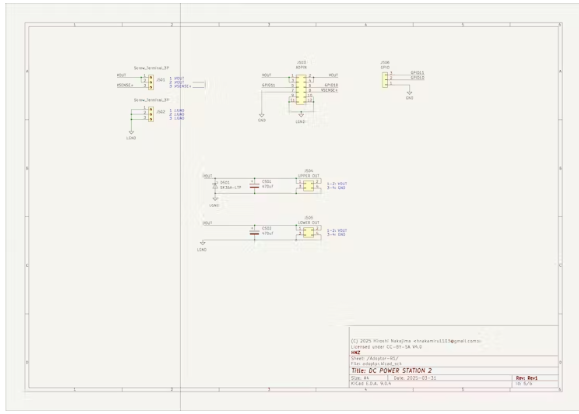

Sheet4：單電壓輸出配置的適配器電路

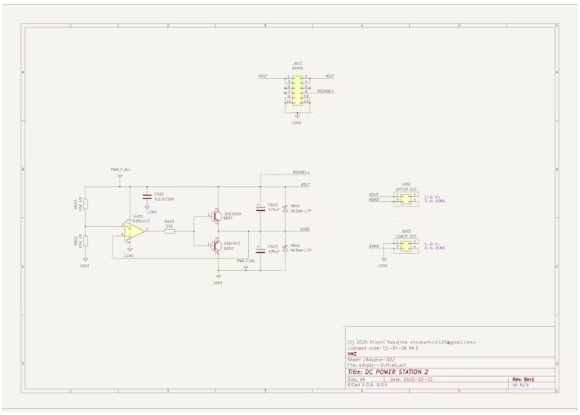

Sheet5：雙電壓(正負)輸出配置的適配器電路

輸出電壓由分壓器電路分成兩部分。輸出電壓為±V/2。

pcb設計

我用Kicad設計了一個定制的pcb。

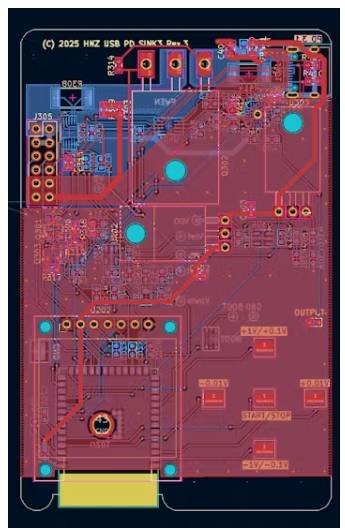

主PCB由esp32 - s3 - room -1- n16r8模塊、AP33772S USB-PD控制器、INA228電流傳感器、SSD1331彩色OLED顯示屏、MOSFET功率控制電路等組成。主PCB有一個用于適配器板的連接器和一個用于USB-PD輸入的USB-C連接器。

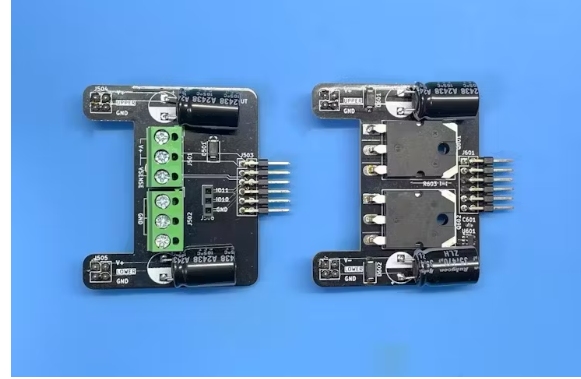

適配器PCB有輸出連接器和電源路徑管理電路。適配器板有兩種類型。一個用于單電壓輸出配置，另一個用于雙電壓(正負)輸出配置。您可以根據您的應用選擇適配器板。主PCB和適配器PCB通過一個12針連接器連接。

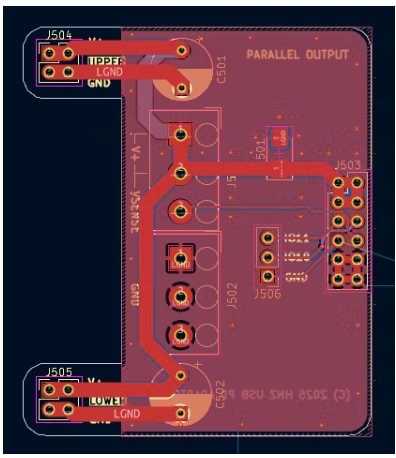

單電壓輸出配置的適配器PCB

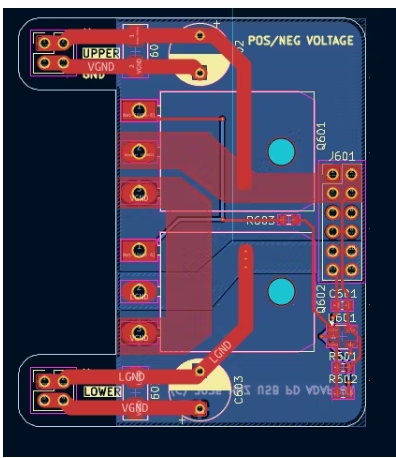

雙電壓(正、負)輸出配置的適配器PCB

如何訂購PCB

設計完成后，我訂購了PCBWay來制造我的電路板。訂購板子很容易。點擊“Add Gerber File”按鈕，即可上傳Gerber文件。然后，可以選擇阻焊顏色。我選擇了啞光黑色，我喜歡這個。這塊板子只用了幾天就制造出來了。我對董事會很滿意。我認為PCBWay的板卡價格是非常合理的。

PCBWay對所有訂單都有特別的折扣活動。有兩種類型的活動。一款是Purple Solder Mask: Purple的起價是38.43美元，10月份漲到了5美元。另一種是用于3D打印的TPU，這種材料從12.45美元起，但它將永遠從7.96美元起。重量越重，折扣越大，現在最高可打4折。(更新10/16/2025)

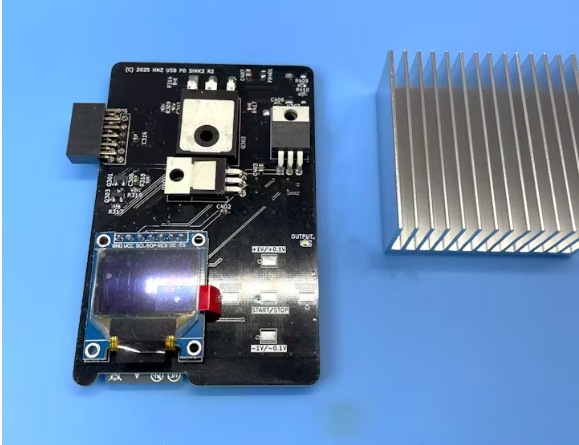

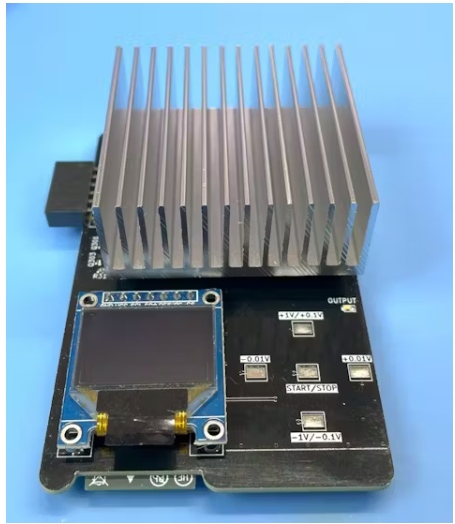

組裝后，電路板是這樣的。散熱片使用導熱膠帶附著在mosfet的背面。

如何從代碼構建并安裝到單元。

使用Ubuntu 22.04.3 LTS和ESP-IDF V5.4.2

先決條件

在繼續安裝之前，請確保您的系統符合以下要求：

?操作系統：基于linux的發行版

?所需軟件包：git、python3、python3-pip、gcc、build-essential、curl、pkg-config、libudev-dev、libtinfo5、clang、libclang-dev、llvm-dev、udev、libssl-dev、python3.10-venv

安裝步驟

1. 系統更新和軟件包安裝

使用以下命令更新系統并安裝必要的軟件包：

2. 生銹的安裝

安裝Rust編程語言和Cargo包管理器：

安裝后，通過查找環境激活Rust：

3. 其他工具安裝

安裝以下Rust工具：

?ldproxy

?espup

?cargo-espflash

使用以下命令：

此時(2025-07-25)，espup無法編譯。如果出現錯誤，請使用以下命令安裝工具鏈。

4. ESP環境設置

運行如下命令安裝和更新expressif Rust生態系統：

設置環境變量：

5. Udev規則配置

配置設備權限的udev規則：

6. 克隆存儲庫

克隆直流電源單元存儲庫：

7. 設置WiFi SSID、密碼等。

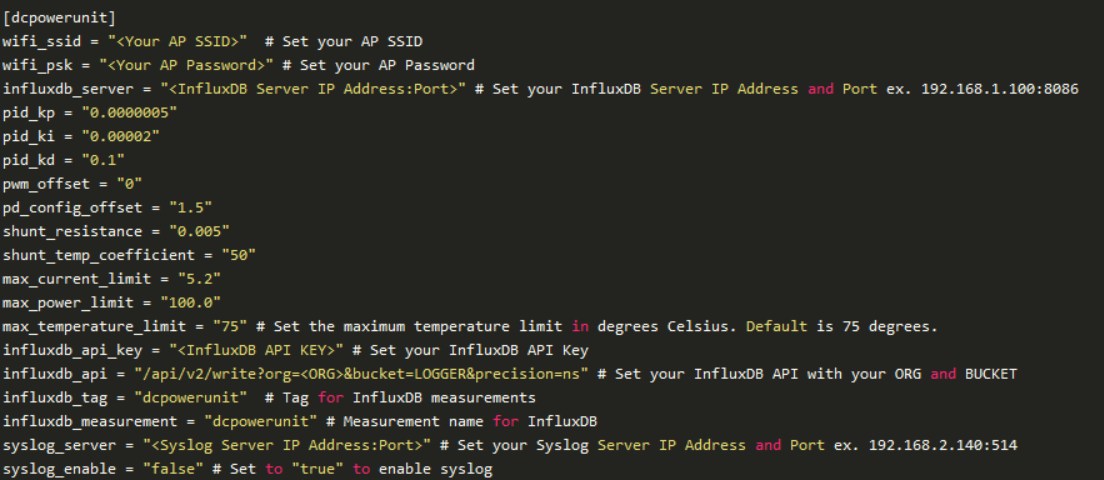

修改如下配置文件：‘ cfg.toml ’

您必須在您的ORG中設置以下參數：WiFi SSID，密碼，InfluxDB服務器IP地址，InfluxDB API密鑰和InfluxDB API。

您可以從InfluxDB Web控制臺獲取API Key。請參閱“如何安裝InfluxDB和配置儀表板”第3節。

8. 構建和Flash

構建項目：

9. 刷新固件

使用USB線將直流電源單元連接到PC。然后，刷新固件：

如果您的設備未被檢測到，請打開設備電源并在啟動過程中按“boot”按鈕。

然后重新執行flash命令。

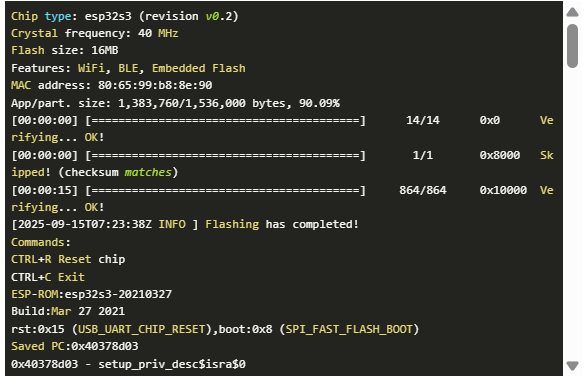

10. 監控輸出

閃爍固件后，控制臺顯示引導消息和系統初始化，包括：

?WiFi連接狀態

?AP33772S USB-PD控制器初始化

?可用PDO (Power Data Object)檢測

?觸摸界面激活

?OLED顯示器初始化

如何安裝influxDB和配置Dashboard

1. 下載influxDB并安裝。

2. 配置influxDB

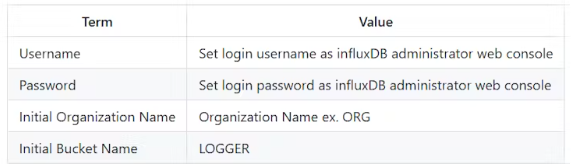

點擊“開始”，設置“用戶名”、“密碼”、“初始組織名”和“初始桶名”。

設置完成后，點擊“CONTINUE”。

3. 復制操作符API令牌。

您可以在瀏覽器上看到操作符API令牌。你不會再看到它了!

如果您想獲得新的API令牌，請單擊“API令牌”菜單中的“源”圖標，然后單擊“生成API令牌”并選擇“所有訪問令牌”，單擊“保存”。

您可以看到一個新的API令牌并獲取它。

復制令牌后，單擊“CONFIGURE LATER”。

4. 導入Dashboard模板。

點擊“Dashboard”圖標，從“CREATE Dashboard”菜單中選擇“Import Dashboard”。

刪除“influxdb/dc_power_station”。到“Drop a file here”，然后點擊“IMPORT json AS DASHBOARD”。

您可以在儀表板頁面上看到“直流電站”面板。

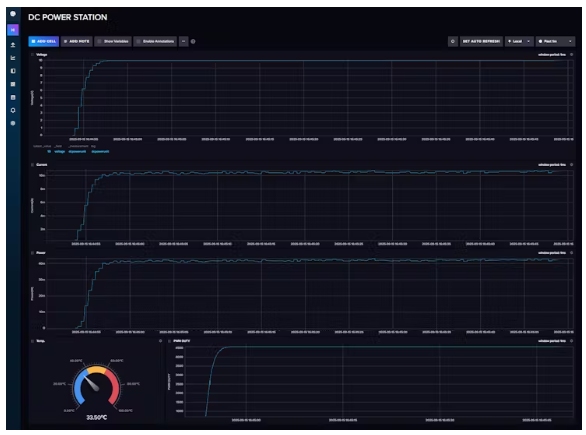

單擊這個面板，您可以看到儀表板。

如果要自定義儀表板設計，請單擊configure mark。您可以更改圖形設計。

結論

用于面包板的直流電源單元將為您的電子項目提供緊湊，智能和靈活的電源解決方案。USB-PD充電器無處不在，價格實惠，并且能夠以小的外形提供高功率。該單元可以提供精確的電壓控制，實時監控和強大的安全功能，所有這些都可以通過WiFi遠程訪問。
