這一切都始于一個慵懶的周日晚上。你正在讀你最喜歡的推理小說——《午夜編程的Arduino》，然后媽媽打電話說：“晚飯準備好了!”

你做了每一個愛書人都會做的事——把書放在床上，向你內心的良心承諾

“晚飯后我再放回去?！?

劇透：你沒有

第二天早上，你的書在毯子、枕頭和一個被稱為“我把它放在哪里了?”的維度之間的某個地方丟失了。

所以，你決定用自己的方式擺脫內疚和混亂。

歡迎來到智能書夾-由Arduino UNO R4 Wi-Fi， 3個紅外傳感器，一個實時時鐘(RTC)和一個蜂鳴器供電，直到你把書放回它屬于的地方。因為有時候，科技需要比你媽媽更大聲地尖叫。

組件的要求

?Arduino UNO R4 Wi-Fi x1：內置RTC的項目大腦

?紅外傳感器模塊x1：檢測是否有書

?活動蜂鳴器x1：持續警報，直到書被返回

?跳線(根據需要)：用于傳感器和蜂鳴器連接

它是如何工作的

1. 3個紅外傳感器中的每一個都可以監控架子的一個部分。

2. 當任何傳感器變?yōu)镃LEAR(書本被移除)時，Arduino會立即詢問您(通過串行監視器)：

輸入返回時間(HH:MM， 24小時)。

4. 如果是，蜂鳴器會啟動并持續尖叫，直到你還書。

5. 一旦所有的書被移走，蜂鳴器自動停止。

一步一步的構建過程

步驟1 -收集所有東西

確保你有：

?Arduino UNO R4 Wi-Fi

?3紅外傳感器

?1蜂鳴器

?跳線

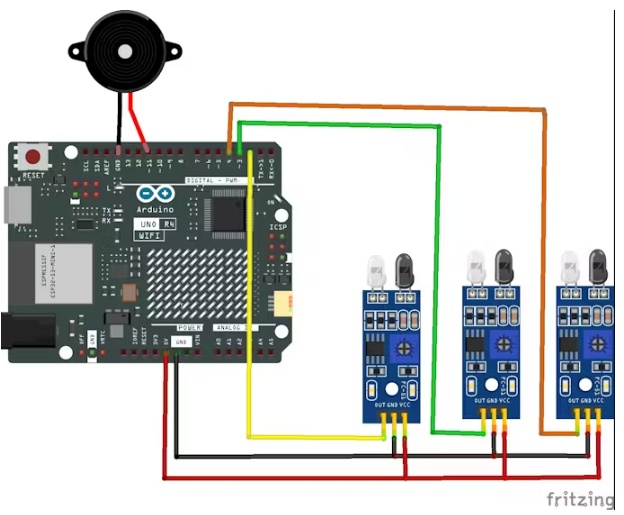

步驟2 -連接電路

?連接傳感器1、2和3，輸出到Arduino引腳2、3和4。

?將所有傳感器VCC連接至5v，所有GND連接至GND

?將蜂鳴器+ve連接到pin11，蜂鳴器-ve連接到GND。

?確保所有接地都是公用的(Arduino，傳感器，蜂鳴器)。

步驟3：設置Arduino IDE

?打開Arduino IDE

?安裝UNO R4 Wi-Fi核心(單板管理器-搜索UNO R4 Wi-Fi)

?選擇Arduino UNO R4 Wi-Fi

?請選擇正確的COM端口。

?打開一個新的草圖并粘貼您提供的代碼

步驟4：上傳代碼

?單擊上傳(右箭頭圖標)。

?上傳后，以115200波特打開Serial Monitor。

你會看到:

如果您看到RTC.begin()失敗，請確保您的主板驅動程序和核心已正確安裝。

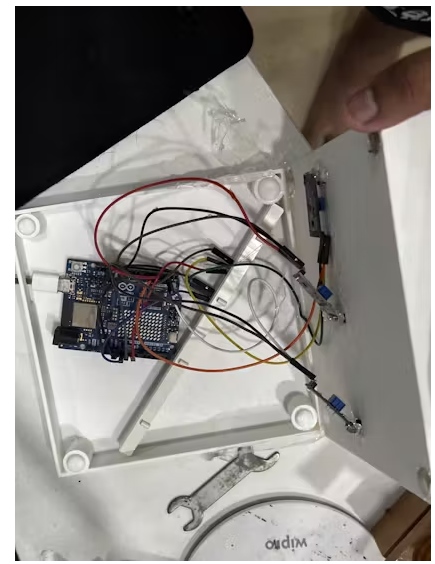

步驟5：安裝紅外傳感器

?在書架上每節安裝一個紅外傳感器;

?傳感器應該直接指向書的書脊或邊緣。

?當書在那里時，傳感器讀取檢測到(低)。

?拆卸后，傳感器讀數為CLEAR(高)。

?使用串行監視器測試每一個-它每秒鐘打印傳感器狀態。

步驟6：取出一本書

現在測試一下：

1. 所有書籍就位-所有傳感器顯示已檢測到。

2. 移開一本書，你會看到這樣的內容：

3. 輸入一個時間，例如18:45，然后按Enter。

那是你必須還書的時間。

步驟7:RTC警報生效

當時鐘到達你的目標時間時：

?RTC告警觸發。

?Arduino檢查那本書的傳感器是否仍然讀取CLEAR。

?如果是-蜂鳴器開始連續鳴叫：

直到所有的傳感器再次檢測到他們的書，蜂鳴器才會停止。

步驟8：還書

把書放回原處。一旦紅外傳感器檢測到它，你就會看到

聲音會自動停止。

步驟9：嘗試多個傳感器

您可以在設置鬧鐘前移除多本書。當你輸入時間時，Arduino會跟蹤哪些傳感器是CLEAR的，并在警報時刻檢查所有傳感器。

因此，如果你拿走了兩本書，必須在蜂鳴器停止前歸還。沒有捷徑。

步驟10：取消提示

如果您在設置時間時改變了主意，只需按Enter鍵，而無需鍵入任何內容。Arduino將響應：

并重置等待狀態。

步驟11：代碼行為概述

?readSensor(i)：讀取紅外傳感器i是否檢測到書

?printCurrentTimeAndStatus()：每秒顯示時間+傳感器狀態

?parseTimeString()：驗證和提取HH:MM輸入

?startContinuousBuzzer()：打開蜂鳴器，直到手動停止

?stopContinuousBuzzer()：關閉Turnbuzzer

?alarm_cbk(): RTC告警時間到達時自動調用

?loop()：控制上述所有邏輯的主邏輯循環。

步驟12：故障排除

?RTC未啟動：確保安裝了UNO R4 Wi-Fi核心;連接板

?傳感器反轉：將Sensor_ACTIVE_LOW設置為false

?蜂鳴器靜音：用簡單的音調測試蜂鳴器(11,2000)草圖

?No Serial Output：檢查波特率(115200)和COM口

?蜂鳴器永不停止：驗證傳感器對齊和工作正確。

步驟13：可選的改進

?增加發光二極管：書在時為綠色，書不在時為紅色。

?Wi-Fi警報：使用UNO R4 Wi-Fi功能發送電話通知。

?語音模塊：使用播放器說“把你的書放回去!”

?記錄：在EEPROM或SD卡中存儲錯過的退貨。

?物理輸入：增加鍵盤或按鈕，直接輸入時間。

將項目帶到下一個層次-使用JUSTWAY

你的面包板原型可以完美地工作，但看起來像一個技術意大利面碗。當你想在科學展覽、競賽或投資者會議上給人留下深刻印象時，展示就是一切。

這就是JUSTWAY的用武之地。

JUSTWAY可幫助您將DIY項目轉變?yōu)閷I(yè)級原型，并配有定制外殼，金屬表面或注塑成型機身-準備好讓世界看到。

為什么JUSTWAY是完美的合作伙伴

快速成型：24小時周轉，實時訂單跟蹤

數控加工：鋁6061或不銹鋼304 -強，優質外殼

鈑金加工：激光切割、cnc彎曲和粉末涂層加工

注射成型：從原型到批量生產的理想選擇

聚氨酯鑄件：適合小批量或展示模型

3D打印(SLA/HP-PA12)： SLA樹脂用于清晰美觀的顯示，HP-PA12尼龍用于耐用，啞光表面

如何在4個簡單步驟中訂購

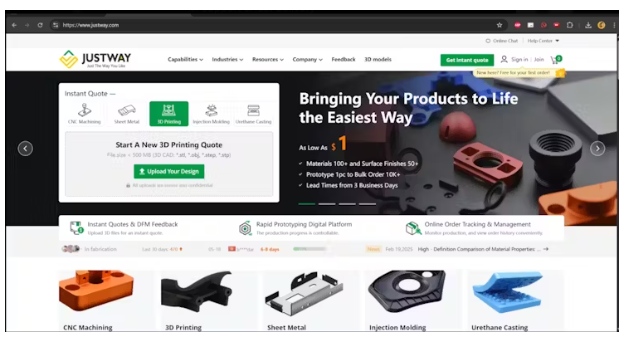

第一步：上傳CAD文件

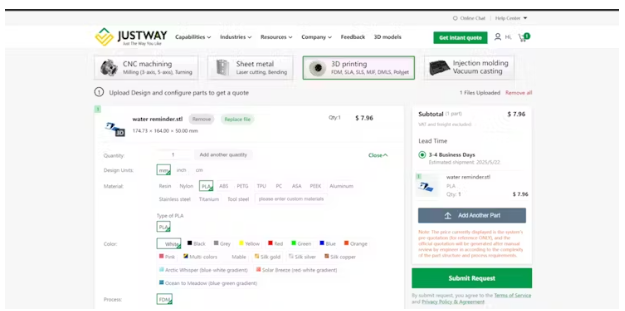

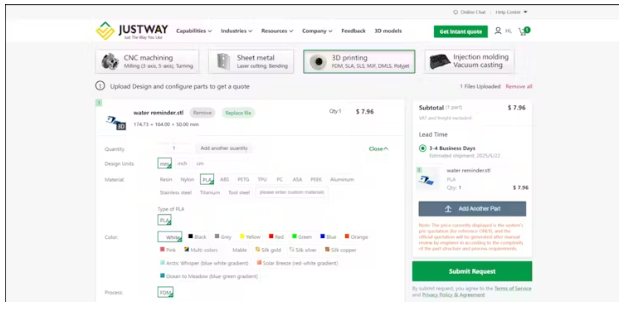

選擇材質和飾面

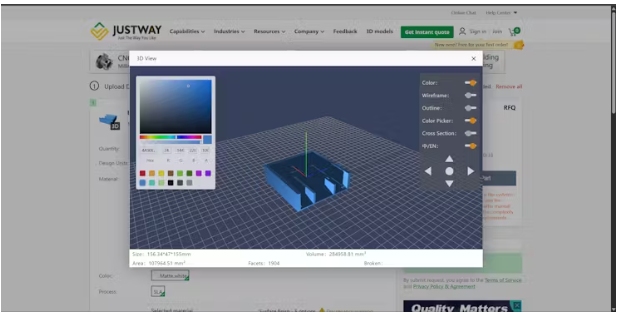

預覽你的模型在3D

下訂單

未來的增強

?Wi-Fi通知直接到你的智能手機

?使用名稱預訂數據庫并返回日志

?OLED顯示屏顯示所有貨架的實時狀態

?RGB燈指示哪個部分過期

?移動應用程序集成遠程跟蹤

結論

你做了一些真正有用的東西——還有一點滑稽。你的智能圖書歸還提醒使用Arduino UNO R4 Wi-Fi的RTC，紅外傳感器和一個無情的蜂鳴器來保持你的書架有條理(和你的媽媽高興)。
