在一個技術與日常生活相結合的世界里，安全并不一定是復雜的。該項目-基于RFID的智能伺服鎖系統-為任何物理空間帶來簡單，安全和智能的訪問控制。

無論是櫥柜、抽屜、工具箱還是櫥柜，這個系統都用射頻識別卡取代了傳統的鑰匙——使進入更快捷、更安全、更前衛。

我使用Arduino UNO R4 Wi-Fi，伺服電機和便攜電源來設計這個項目。所有組件都公開安裝在3d打印底座上，創造了一個透明的設計，清晰地展示了布線和邏輯。它的功能，教育和視覺吸引力-完美的制造商，學生和創新者。

你為什么要做這個項目

智能訪問控制：使用授權的RFID卡解鎖您的空間-無需鑰匙和密碼。

動手學習：了解RFID技術，伺服運動控制，和Arduino編程。

小巧便攜：即使從一個簡單的移動電源運行平穩

透明設計：每根電線和電路板都是可見的，這是教室或展覽的絕佳演示作品。

可定制：可適用于儲物柜，抽屜，盒子甚至門。

它是如何工作的

1. 系統啟動:

通電后，Arduino初始化RFID讀取器并將伺服設置在鎖定位置(150)。

2. 卡掃描:

MFRC522 RFID讀取器持續掃描附近的RFID卡或標簽

3. 身份驗證:

一旦卡被檢測到，它的唯一ID (UID)被讀取，并與Arduino代碼中預定義的授權UID進行比較。

4. 如果授權:

?伺服從150到0平滑旋轉，解鎖鎖存器。

?系統等待5秒(保持解鎖狀態)。

?伺服然后返回到150，自動鎖定。

?系統等待，直到卡被移除，才接受新的掃描。

5. 如果未經授權:

?伺服器不動了。

?串口監視器顯示“UID NOT authorized”。

組件使用

?Arduino UNO R4 Wi-Fi x1：作為主控制器;讀取RFID數據并驅動伺服

?MFRC522 RFID讀寫器x1：檢測和讀取RFID卡id

?伺服電機x1：機械地鎖定和解鎖系統。

?Power Bank x1：用于Arduino和伺服的便攜式電源。

?跳線(根據需要)：用于Arduino， RFID閱讀器和伺服電機之間的連接

電路的連接

?MFRC522 RFID閱讀器Arduino UNO R4 Wi-Fi

?SDA轉D10

?SCK轉D13

?MOSI到D11

?MISO到D12

?RST呼叫D9

?3.3v轉VCC

?GND到GND

?伺服電機Arduino UNO R4 Wi-Fi

?信號轉D6

?GND到GND

?VCC轉VCC

一步一步的設置

步驟1：硬件設置

?將Arduino UNO R4 Wi-Fi， RFID讀取器和伺服安裝在3d打印底座上。

按照連接表連接電線。

?通過移動電源為Arduino供電。

步驟2：軟件和庫

?安裝以下Arduino庫：MFRC522和Servo

?將代碼中的AUTH_UID替換為您自己的RFID卡的UID(通過串行監視器檢查)。

?將代碼上傳到Arduino。

步驟3:測試

?在115200波特打開串行監視器。

?掃描你的RFID卡：

如果授權-伺服旋轉解鎖-等待5秒-返回鎖定

如未經授權-禁止移動;打印拒絕訪問消息。

步驟4：安裝

?在伺服喇叭上安裝一個鎖閂或掛鉤。

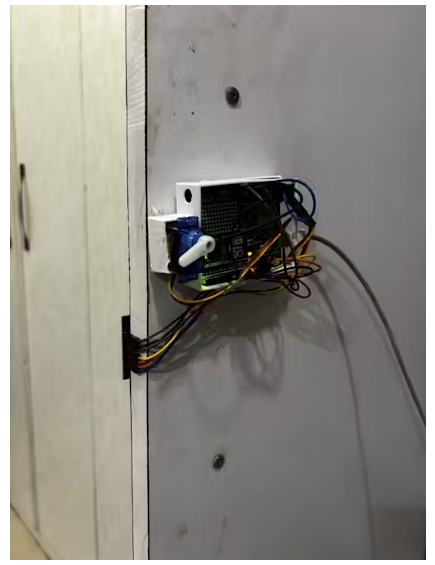

?把你的裝置固定在你想要的位置——柜子、盒子或門上。

?3d打印的底座讓所有的東西都井然有序。

未來的增強

?物聯網控制：使用UNO R4的Wi-Fi添加云或Blynk集成

?蜂鳴器或LED：用于解鎖時的音頻/視覺反饋。

?電池監測：顯示電池百分比從移動電源。

?多卡：在EEPROM中存儲多個授權uid，供多用戶訪問。

把它帶到一個新的水平-與JUSTWAY

你的面包板原型可能完美無缺，但對于外行人來說，它看起來就像一束電線。

當你要在科學博覽會、技術競賽或投資者會議上展示你的創意時，展示和創新同樣重要。

這就是JUSTWAY將您的項目從DIY轉變?yōu)閷I(yè)級的地方。

JUSTWAY -硬件原型的未來

JUSTWAY不僅僅是一個制造服務-它是一個制造商的夢想工廠，在那里你的概念演變成一個專業級的原型，為現實世界的部署做好準備。

JUSTWAY提供什么

?快速成型：從CAD文件到物理原型在24小時內。實時跟蹤和即時在線報價使迭代比以往更快。

?數控加工：精密鋁或不銹鋼(6061 / 304)外殼堅固，優質外觀的設備。

?鈑金加工：激光切割，數控彎曲，和粉末涂層板耐用，工業質量的外殼。

?注塑成型：完美的擴大規模-從你的第一個原型到全面的批量生產。

?聚氨酯鑄造：理想的小批量，演示模型，或早期現場測試。

?SLA樹脂：透明，非常適合展示內部電子產品。

?HP-PA12尼龍：堅固，啞光，光滑，隱蔽的外觀。

把你的想法變成現實

無論您是業余愛好者，創業公司還是工程師，JUSTWAY都可以彌合想象和生產之間的差距。

從透明的顯示原型到圓滑的生產就緒外殼- JUSTWAY使您的項目看起來和它的表現一樣好。

結論

基于RFID的智能伺服鎖系統是安全、簡單和技術的完美融合。

它易于構建，有趣的演示，并適用于幾乎任何環境-無論是車間櫥柜，學校實驗室儲物柜，甚至是個人小工具盒。

Arduino UNO R4 Wi-Fi為邏輯供電，伺服電機處理運動，移動電源使其便攜-該項目證明了智能自動化的可訪問性。
