想象一下，將離網LoRa網絡的強大功能與云連接遙測的智能相結合。

Seeed Studio Wio Tracker L1系列混合開發工具包提供了完美的基礎：

?超低功耗nRF52840微控制器，集成LoRa無線電和高精度Quectel L76K GPS。

?該開發工具包已經成為偏遠地區通信的可靠Meshtastic節點。

我們正在通過集成遙測傳感器來擴展其功能，以捕獲環境或態勢數據，并將其與作為MQTT網關的XIAO ESP32S3配對。其結果是一個混合系統，現場數據流動通過局部網格，同時也可以在全局實時訪問。該項目的重點是將Wio Tracker L1轉換為一個健壯的、封閉的Meshtastic節點，既可以作為傳感器節點，也可以作為網關。

它是如何工作的

1. 遙測數據采集

Wio跟蹤器L1可以與各種各樣的傳感器接口。例如:

?BME680用于溫度、濕度、壓力和室內空氣質量(IAQ)

?SCD30用于農業或工業環境中精確的CO?測量

?用于智能農業應用的土壤濕度傳感器

?用于安全和危害檢測的氣體傳感器(如CO， VOCs, CH?)

?用于結構監測的加速度計或振動傳感器

傳感器讀數以預定的間隔(例如，每60秒)收集，格式化為緊湊的有效載荷，并交給LoRa子系統進行傳輸。

2. 網傳輸

一旦編碼，遙測數據被廣播到Meshtastic網格。該區域的其他Wio Tracker L1節點可以

接收、轉發并記錄此數據。由于Meshtastic作為分散的網格運行，因此不存在單點故障。

這確保了即使在缺乏蜂窩或互聯網覆蓋的挑戰性環境中也能實現穩健、有彈性的通信。

3. MQTT云網關

一個XIAO ESP32S3作為關鍵的橋梁。它通過UART或BLE連接到Wio Tracker L1。一方面，

它監聽來自網格的傳入遙測數據包。另一方面，它使用Wi-Fi連接到已配置的MQTT代理。

每個傳入消息都會被解析、標記(使用元數據，如設備ID、時間戳或GPS位置)，并發布到MQTT主題。

MQTT主題示例可以包括：

?遙測/ device123 /溫度

?遙測/ device123 / soil_moisture

?遙測/ device123 /二氧化碳

?gps / device123 /緯度

?gps / device123 /經度

這種結構可以很容易地有選擇地訂閱所需的數據流。

4. 全球可見性

在MQTT中，數據變得非常通用。您可以使用Grafana， Node-RED， Home Assistant或

甚至是移動應用程序。遠程團隊可以監控環境狀況，在地圖上跟蹤設備，并設置警報系統。

例如，如果某個地區的二氧化碳濃度激增，系統可以通過電子郵件、短信或電報發送即時通知。

PCB概述

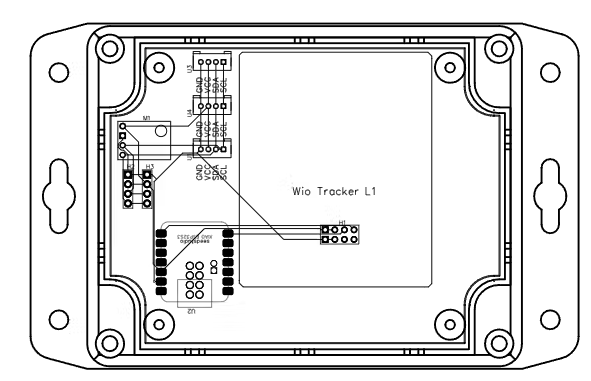

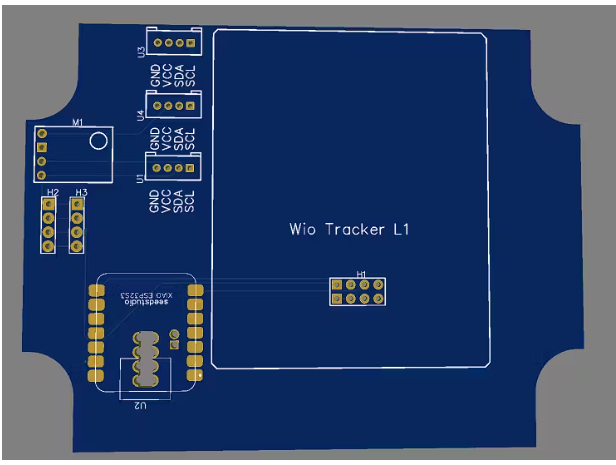

該P(yáng)CB設計為Seeed Studio Wio Tracker L1的載波/擴展板。電路板布局顯示W(wǎng)io Tracker L1模塊位于中右，周圍放置支撐連接器和頭。外殼的輪廓表明，它的目的是適應一個堅固的戶外情況下，這是有意義的Meshtastic部署

關鍵部件及連接

?Wio Tracker L1 (Main Module)主板，包含北歐nRF52840 MCU、LoRa無線電和GPS模塊(Quectel L76K)。該模塊處理通信，GPS定位和LoRa網狀網絡。

?Header H1(右側，連接Wio Tracker L1)提供GPIO、I2C、UART、電源和接地接入。這個頭作為Wio Tracker L1和附加電路(在這種情況下，遙測傳感器或網關板)之間的橋接。

?頭M1(左上)從Wio跟蹤器L1擴展出多個引腳。從標簽(GND， VCC， I2C線，可能是UART)來看，這個標頭是用于外部傳感器或外圍模塊的。

?子板/模塊連接器U2(左下)這個較小的PCB占地面積用于附加模塊(看起來像Seeed Studio XIAO占地面積)。最有可能的是，這是您的XIAO ESP32S3作為MQTT網關插入的地方。它通過路由跡線(可能是用于數據交換和共享電源線的UART)連接回Wio Tracker L1。

?電源和地路由多個VCC和GND線呈扇形分布到Wio Tracker L1和XIAO占用空間，確保穩定的供電。這意味著你的設計既可以在Wio Tracker的電池系統上運行，也可以有額外的電源接入。

?外殼安裝孔四個安裝孔的角落表明，PCB的設計，以適應安全地在一個堅固的情況下，現場部署。這對環境耐久性(防風雨、抗振動)很重要。

功能解釋

?Wio Tracker L1作為網格節點運行，收集GPS和可能的遙測數據。

?XIAO ESP32S3(位于U2)充當Wi-Fi/MQTT橋接器，通過UART接收來自Wio Tracker L1的數據并將其發布到云端。

?外部遙測傳感器可以通過M1或H1頭(I2C， UART， GPIO)連接，根據用例提供靈活性。

?外殼使其成為可部署的現場單元，非常適合智能農業，災害監測或社區網狀項目

用例

-災難響應：想象一下，一個救援隊在地震后將便攜式節點部署到倒塌的建筑物中。

配備CO?和VOC傳感器的節點可以檢測人類的存在，并提供態勢感知。即使地面沒有互聯網，網格也能傳播讀數。basecamp的單個ESP32S3網關將所有聚合數據上傳到云端，用于遠程危機協調。

智能農業：農民可以在大片土地上部署帶有土壤濕度和天氣傳感器的Wio Tracker L1設備。

該網格確保即使是來自最偏遠的傳感器的數據也能在本地獲得。農場的MQTT網關將整個網絡連接到互聯網，使農場范圍內的儀表板可以從任何地方訪問。

?戶外社區：徒步旅行團體或探險者可以攜帶Wio Tracker L1節點共享GPS坐標、海拔和環境遙測數據。ESP32S3將這些數據上傳到云端，讓家庭成員能夠?qū)崟r(shí)查看并安心。

?工業監測：工廠或礦山可以監測空氣質量，振動水平，或有害氣體與分布式網格的傳感器。該系統在沒有互聯網的情況下現場工作，網關確保所有數據與基于云的監控系統同步。

為什么令人興奮

這個項目突出了社區驅動協議與Seeed Studio硬件相結合的力量。

通過將Meshtastic mesh網絡與MQTT云集成融合，我們創建了一個有效的通信骨干

無論是本地的還是全球的。

主要優勢包括：

網格彈性：工作沒有蜂窩或互聯網在偏遠或?yàn)?zāi)害易發地區。

用于智能的MQTT：用于儀表板、警報和全局訪問的無縫云集成。

模塊化設計：根據您的場景選擇傳感器和外設。

低功耗操作：理想的太陽能或電池供電部署在現場。

這不再僅僅是一個開發工具包——它是下一代環境監測的藍圖，

智能農業、災害響應和彈性通信系統。

項目的實現

由于這個階段PCB制作的預算有限，我無法制作出最終的印刷電路板。然而，我組裝了一個功能齊全的原型，它與預期的硬件設計和整體概念非常接近。該原型將相同的關鍵組件(包括LoRa模塊、微控制器、OLED顯示器、電池和電源管理電路)集成在具有等效布局的原型板上。

通過這樣做，我能夠驗證網關的完整功能，包括無線電通信、屏幕狀態報告和電源管理特性。該原型有效地證明了設計的可靠性，并在等待最終PCB版本的同時作為實際的概念驗證。原理圖和材料清單保持一致，確保這種配置可以很容易地被其他對類似項目感興趣的制造商和開發人員復制或調整。

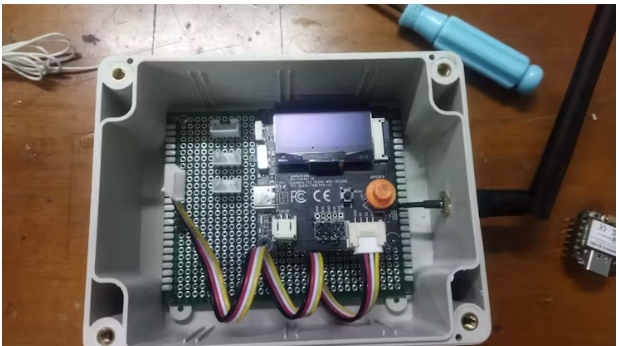

為了在不等待PCB制造的情況下將概念變?yōu)楝F(xiàn)實，我首先準備了一個堅固的塑料外殼，足夠大，可以容納主板和天線連接器。在里面，我安裝了一塊穿孔的原型板作為基礎平臺。該板為Wio Tracker L1提供機械支持，并允許組件之間的靈活布線。

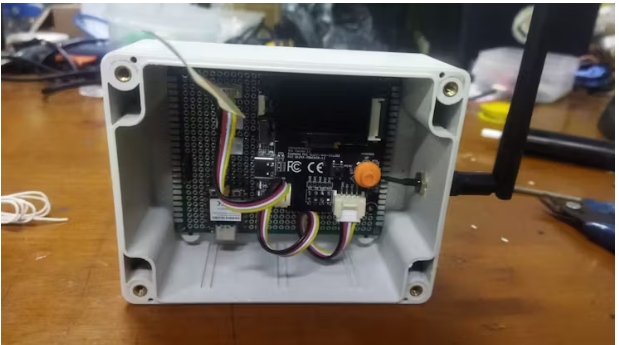

然后，我將Wio Tracker L1模塊放在perfboard的中心，對齊其USB-C端口和天線連接器，使其整齊地安裝在外殼內。perfboard使用小型塑料墊片和螺釘固定，確保穩定的支撐并最大限度地減少操作過程中的移動。

接下來，我用彩色編碼的帶狀電纜連接了基本部件——OLED顯示屏、電源連接器和LiPo電池，以保證清晰度和組織性。每個連接都遵循與原始PCB設計相同的路由和引腳，保持電氣完整性和布局一致性。天線安裝在外殼的側壁上，用黃銅螺母固定，清潔可靠。

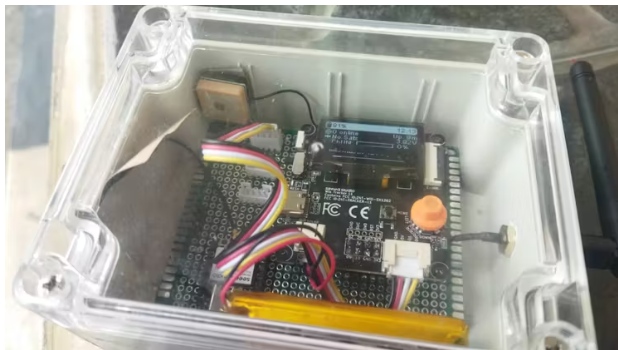

在組裝好內部線路后，在給設備供電之前，我進行了連續性檢查，以確認所有信號路徑都是正確的。一旦連接上，顯示器就立即活了起來，顯示出Meshtastic界面——這是對原型機完全可操作的滿意確認。

測試及結果

組裝完成后，我進行了一系列功能測試，以評估硬件穩定性和固件性能。原型機首先通過USB供電，然后切換到電池模式，以確認適當?shù)碾娫垂芾砗碗娫粗g的平穩過渡。OLED顯示屏初始化正確，顯示了Meshtastic界面的系統信息，如電池電壓、正常運行時間和連接狀態。

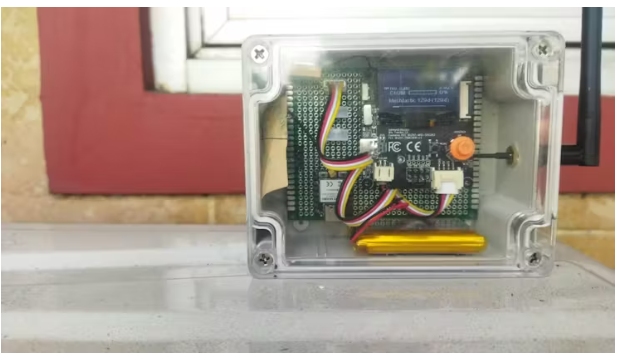

在室外操作時，外殼提供了出色的保護，即使在輕微的振動或運動下，也能保持所有內部組件的穩定。熱性能也很穩定，在長時間運行期間沒有檢測到過熱。

如果你想把它作為一個傳感器節點，我的朋友Davide已經做了一個關于如何在他的meshbot項目上實現這一點的很好的教程。

結論及未來工作

該項目展示了Wio Tracker L1網關概念的全功能原型，成功驗證了硬件設計和軟件實現。通過仔細的原型設計和測試，所有核心網關功能(LoRa通信、顯示輸出和電源管理)都已被證明可以在實際條件下可靠地工作。

雖然這個版本是基于一個perfboard原型，這個項目的最后一步將是一個專用PCB的制造。我計劃將當前的布線和布局轉換為專業設計的印刷電路板，以增強耐用性，簡化組裝，并確保在未來的構建中保持一致的性能。
