今天我們將展示開箱和審查Yahboom STM32自平衡機器人車。這是一個面向初學者的開源平衡車。具有良好的平衡能力，支持平衡姿勢檢測，負載可達4KG，甚至可攀爬30°。

版本介紹和航運清單

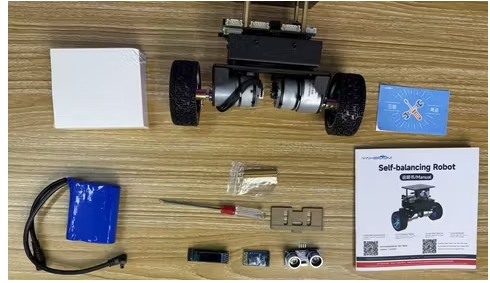

以下是標準套件，發貨清單如下所示。

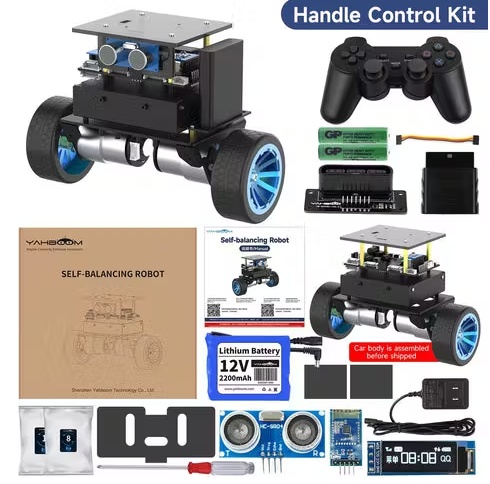

Yahboom提供多種套件供您選擇。如手柄控制套件。在標準套件的基礎上增加手柄、接收器和轉接板。如下所示。

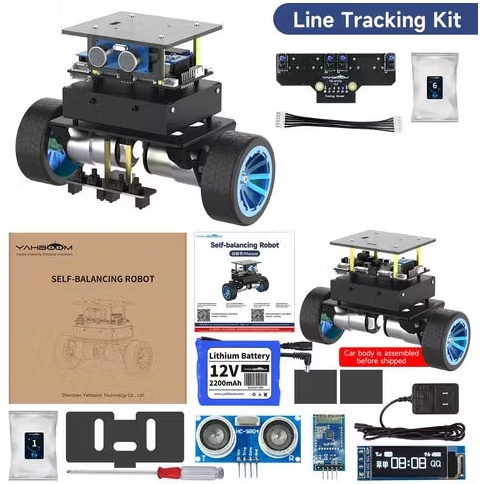

線路跟蹤工具。在標準套件的基礎上增加4通道跟蹤模塊。

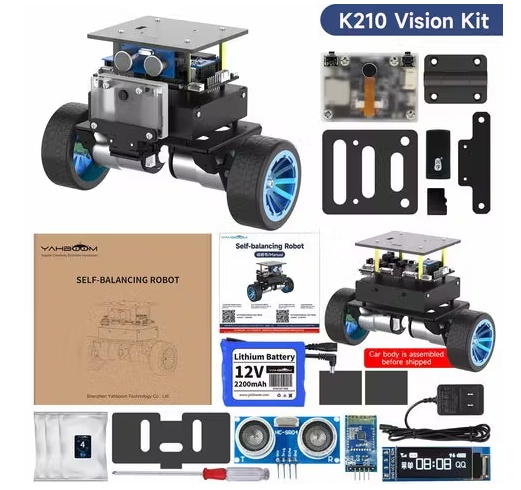

K210視覺套件。在標準套件的基礎上增加K210視覺模塊。

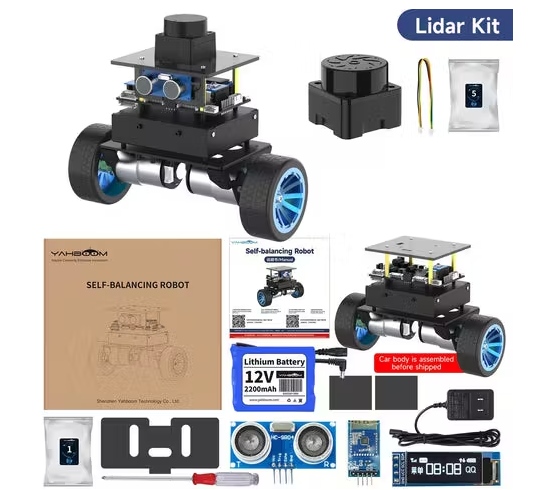

激光雷達裝備。在標準套件的基礎上增加激光雷達模塊。

關于組裝

汽車的底盤、電機、輪胎、電池保護箱在發貨前已經組裝好。用戶只需要根據我們提供的說明書中的安裝視頻或安裝步驟完成上部的組裝即可。

產品詳細信息

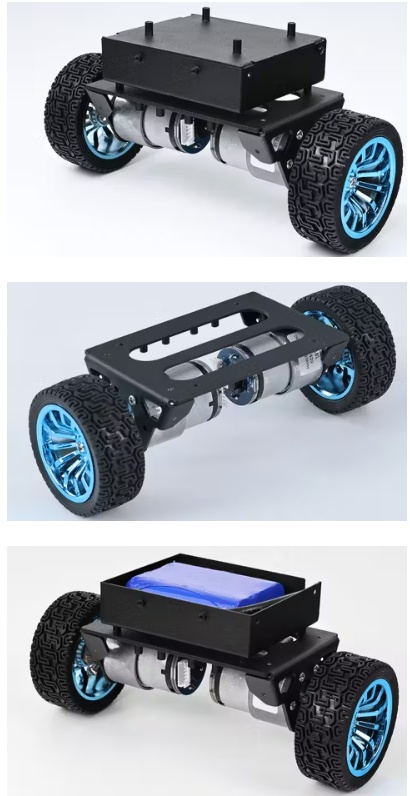

這是汽車的底盤(包括電池箱、電機和輪胎)?？梢钥吹?，這輛車的底盤是以金屬為主要結構，堅固耐用。

驅動板如下圖所示。安裝在機器人車的中間層。

擴展板上帶有STM32核心控制單元和電機驅動電路，同時還提供：PS2手柄接收器、OLED顯示器、激光雷達、藍牙、CCD攝像頭、電磁線路跟蹤、超聲波、K210視覺模塊、4通道線路跟蹤模塊等外設接口。我們?cè)隍?qū)動板上預裝了一個MPU6050傳感器模塊。

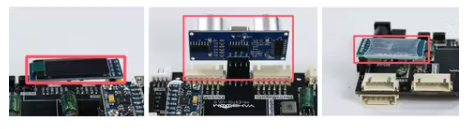

用戶需要自行插入OLED顯示屏、超聲波模塊、藍牙5.0模塊。

OLED顯示屏用于顯示當前模式、電池電壓等數據，讓開發者可以隨時掌握汽車的實時狀態。

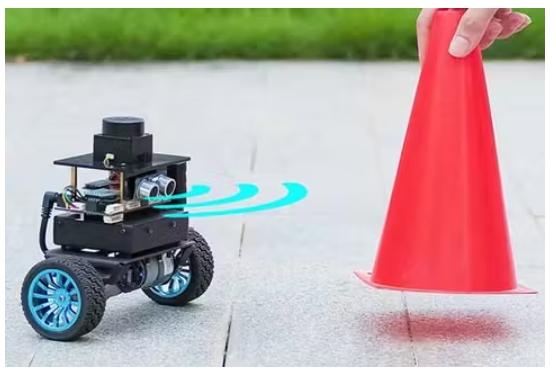

基于超聲波傳感器檢測到的數據，機器人汽車可以實現超聲波測距、避障、跟隨等功能。

藍牙5.0模塊可以實現手機APP的遠程控制功能。當手機APP靠近汽車時，可以自動配對。用戶可以在APP中查看加速度計陀螺儀電池電壓等波形數據。此外，還可以使用APP進行PID快速參數調整。

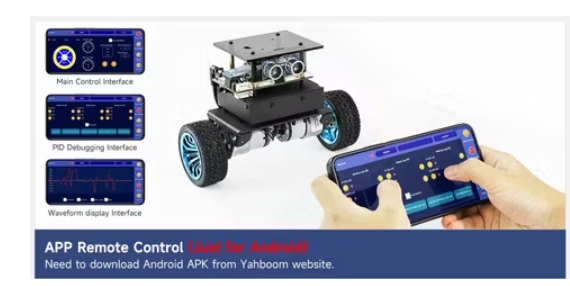

藍牙APP界面如下圖所示。

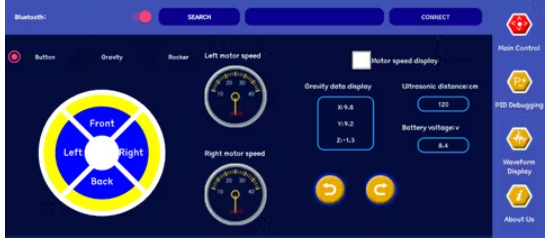

如下圖所示為主控界面。我們可以在這個界面上控制汽車的運動。

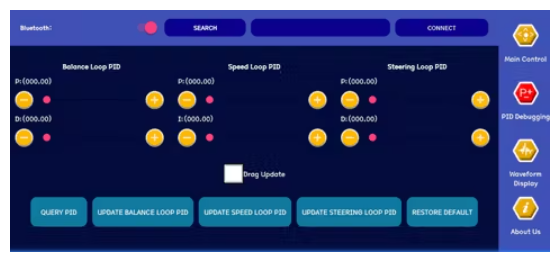

如下圖所示為PID調試界面?？梢苑謩e調試平衡回路PID、速度回路PID和轉向回路PID。

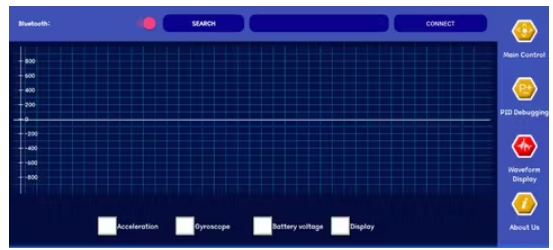

波形顯示界面如下圖所示。顯示加速度、陀螺儀、電池電壓的波形數據變化。

快速入門

組裝完成后，我們可以體驗機器人汽車。APP遙控程序發貨前預裝。它包含多個函數。

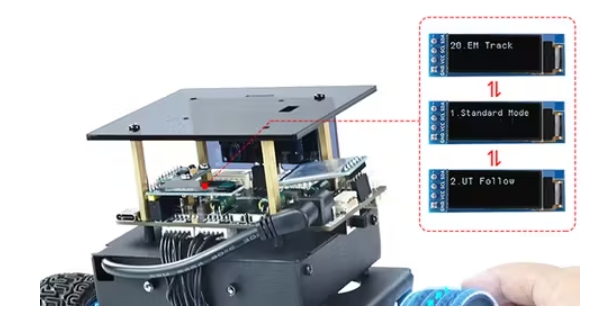

用戶只需打開電源開關即可體驗機器人汽車。然后，轉動輪子切換不同的功能模式。

標準套件可體驗APP控制、超聲波躲避模式、超聲波跟隨模式、加載模式。

狀態檢測：借助高性能六軸IMU，汽車可以檢測當前狀態，判斷是否開啟自動平衡系統。

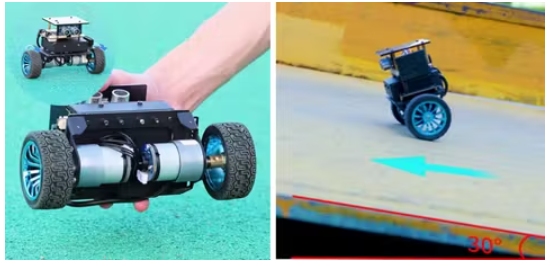

爬坡：憑借優異的平衡能力和強大的動力系統，平衡車可以輕松克服30°左右坡度的挑戰。

擴展功能

如果您購買不同的套件，您可以實現以下更多功能。

A——跟蹤線自平衡機器人車

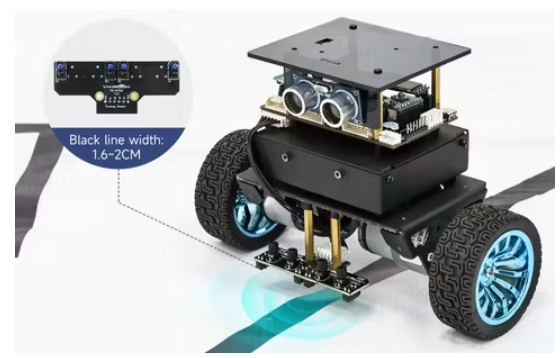

配備4通道跟蹤傳感器模塊，可以準確識別和遵循預設路線。配合智能算法，平衡車在行駛過程中保持穩定，保證每一次轉彎和前進都流暢自然。

B—PS2手柄自平衡機器人車

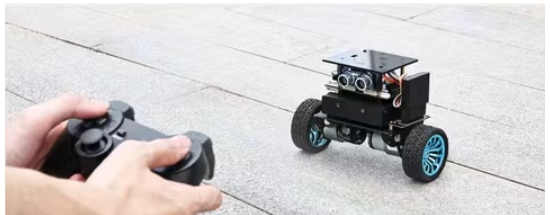

機器人車可以通過PS2手柄遠程控制，前進、后退、左右轉彎，還可以控制速度。

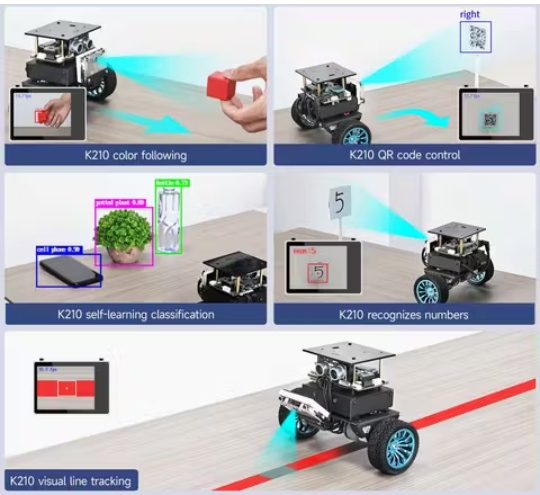

C—K210視覺自平衡機器人車

平衡車配備K210視覺模塊，可以識別顏色、物體、二維碼等，通過串口獲取數據并做出相應的決策。

D——激光雷達自動平衡機器人車

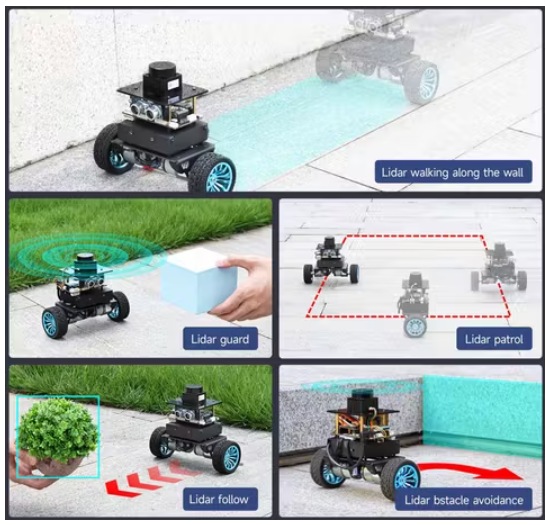

基于激光雷達測距功能，可實現激光雷達沿墻直線行駛、激光雷達避障、激光雷達守護、激光雷達跟蹤、激光雷達巡邏等高級功能。

總結

STM32自平衡機器人車是一款基于STM32單片機的創新智能車，專為探索機器人和控制系統而設計。它不僅是一個玩具，也是一個適合教育機構、愛好者和研究人員的學習和實驗平臺。Yahboom為其設計了多功能擴展板、6軸姿態傳感器、大功率電機和金屬底盤。通過加速度計和陀螺儀，機器人汽車可以實時監控自身的傾斜角和運動狀態，通過精確的PID控制算法快速調整電機轉速，達到穩定的平衡狀態。不僅如此，這款自平衡機器人車還能承受4KG的載荷，并能在各種復雜地形中自由移動。

本文編譯自hackster.io
